Рама — HITACHI VR308-2

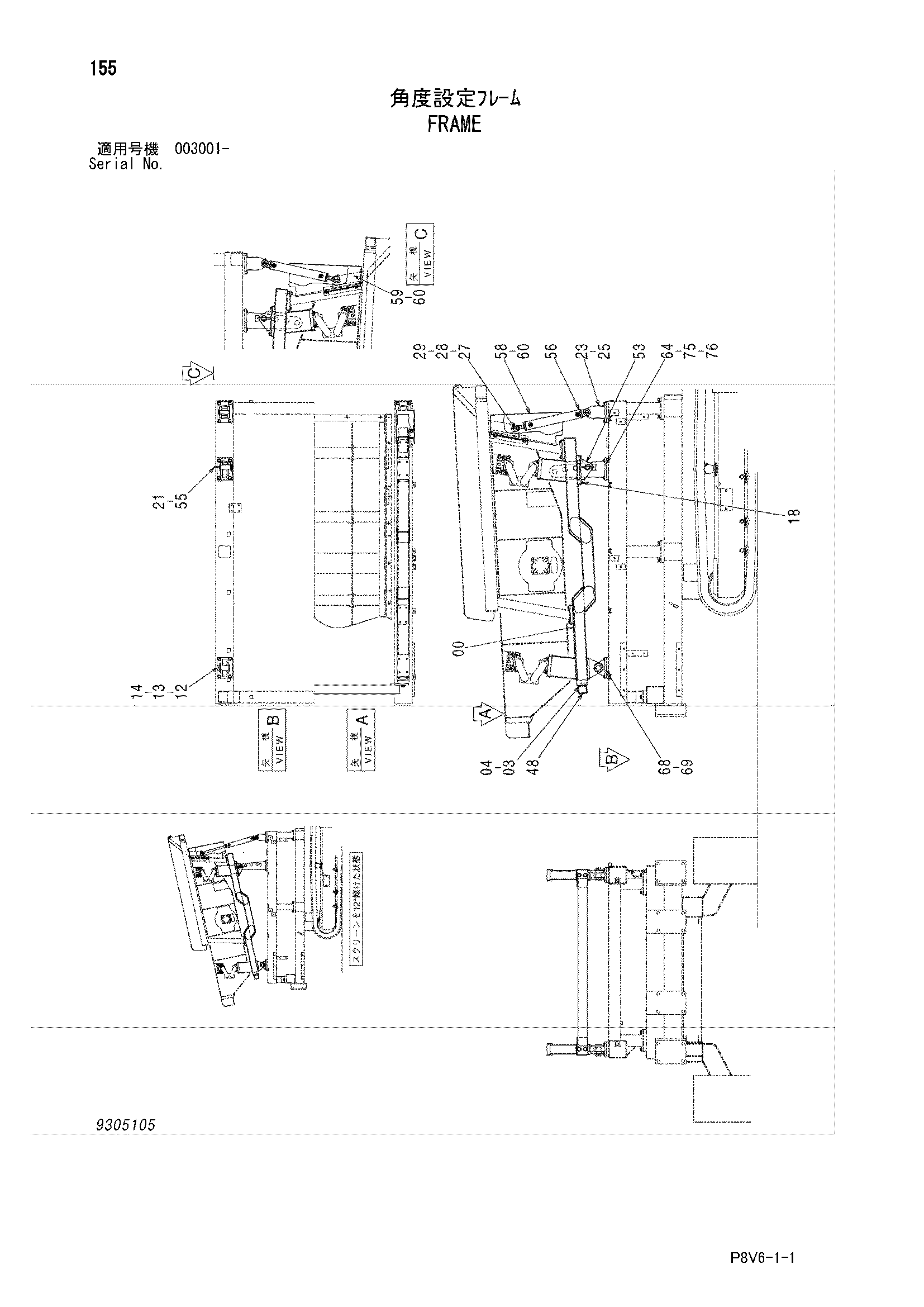

Заводская схема «Рама» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6027576 | Рама боковой | 2 |
| 03 | J901645 | Болт | 4 |
| 04 | A590116 | Плоская шайба | 4 |
| 12 | 4656424 | Палец | 2 |
| 13 | A590139 | Плоская шайба | 2 |
| 14 | A768080 | Шплинт | 2 |
| 18 | J271230 | Болт с шайбой | 8 |
| 18A | J901230 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
| 21 | 9700006 | Палец кольцо | 2 |
| 23 | 9768040 | Кронштейн | 2 |
| 25 | J271230 | Болт с шайбой | 8 |
| 25A | J901230 | Болт | 1 |
| 25B | J222012 | Шайба | 1 |
| 27 | 4623684 | Палец | 4 |
| 28 | A590130 | Плоская шайба | 4 |
| 29 | A765063 | Шплинт | 4 |
| 48 | 8108183 | Штанга | 1 |
| 53 | 8108188 | Кронштейн | 2 |
| 55 | 9766303 | Палец | 2 |
| 56 | 4623345 | Гидроцилиндр | 2 |
| 58 | 8108310 | Крышка | 1 |
| 59 | 8108311 | Крышка | 1 |
| 60 | J271230 | Болт с шайбой | 4 |
| 60A | J901230 | Болт | 1 |
| 60B | J222012 | Шайба | 1 |
| 64 | 8109710 | Кронштейн | 2 |
| 68 | 9769182 | Кронштейн | 2 |
| 69 | J271230 | Болт с шайбой | 8 |
| 69A | J901230 | Болт | 1 |
| 69B | J222012 | Шайба | 1 |
| 75 | J901235 | Болт | 8 |
| 76 | 4688816 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
