Управление короб — HITACHI VR308-2

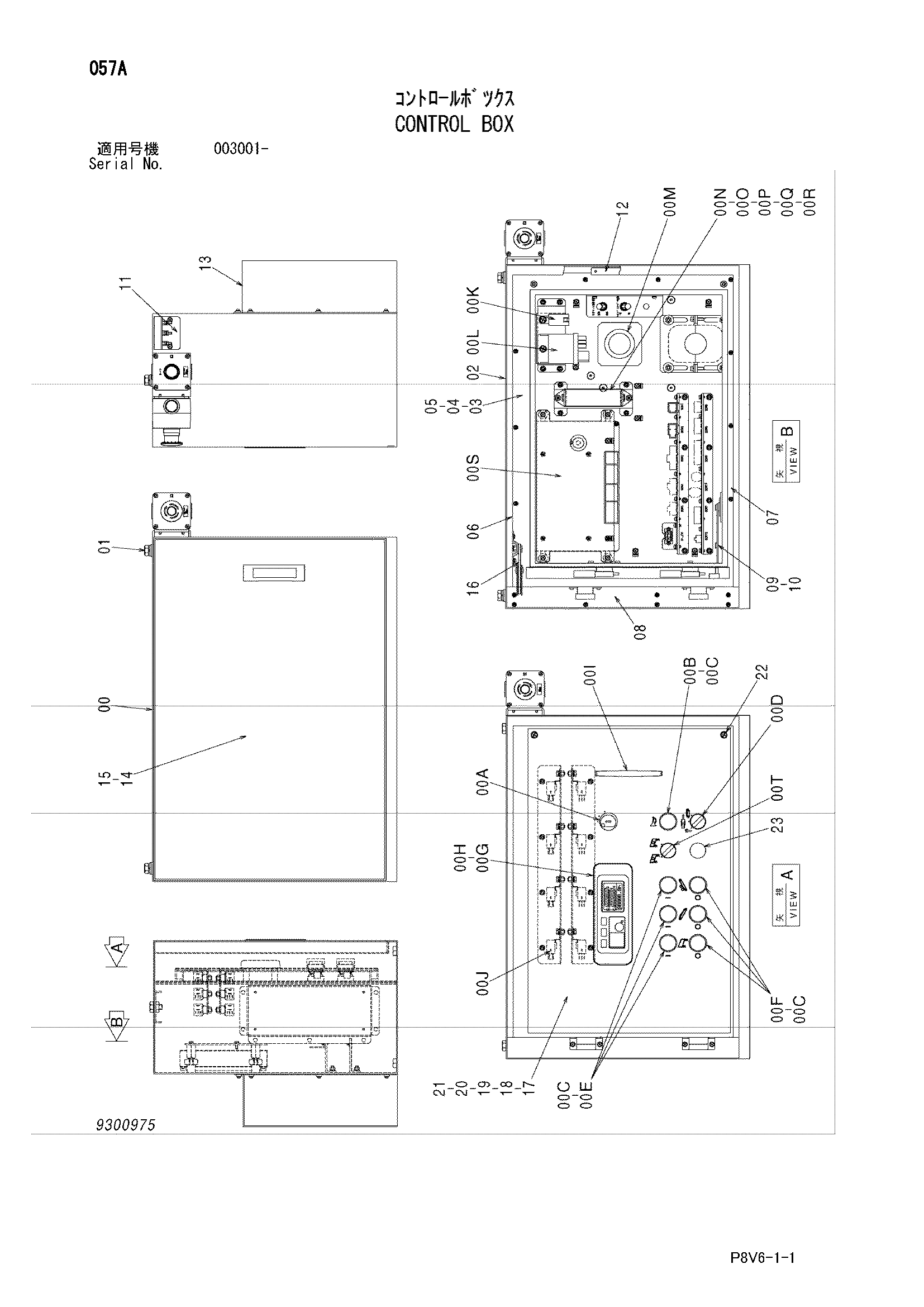

Заводская схема «Управление короб» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9305100 | Короб управление | 1 |
| 00B | 4601231 | Выключатель пусхбут.(вхите) | 1 |
| 00C | 4601241 | Крышка резиновый | 7 |
| 00D | 4644558 | Выключатель поворотный | 1 |
| 00E | 4617534 | Выключатель пусхбут.(греен) | 3 |
| 00F | 4617553 | Выключатель пусхбут.(блакк) | 3 |
| 00G | 4403739 | Панель указатель | 1 |
| 00H | 4413919 | Манжета резиновый | 1 |
| 00I | 4646499 | Рукоятка | 1 |
| 00J | 4607115 | Реле | 18 |
| 00K | 4419860 | Реле стартер | 1 |
| 00L | 4417631 | Контроллер | 1 |
| 00M | 4617151 | Резиновая втулка | 1 |
| 00N | 4428910 | Предохранитель (5A) | 7 |
| 00O | 4428911 | Предохранитель (10A) | 5 |
| 00P | 4438015 | Предохранитель (15A) | 1 |
| 00Q | 4436736 | Предохранитель (20A) | 2 |
| 00R | 4436737 | Пуллер | 1 |
| 00S | 9257255 | Блок RTX | 1 |
| 00T | 4482198 | Выключатель | 1 |
| 01 | J901016 | Болт | 2 |
| 02 | 4698809 | Короб | 1 |
| 03 | 4698816 | Кронштейн | 1 |
| 04 | 4698835 | Манжета | 2 |
| 05 | 4698837 | Манжета | 2 |
| 06 | 4698820 | Кронштейн | 1 |
| 07 | 4698840 | Кронштейн | 1 |
| 08 | 4698842 | Кронштейн | 1 |
| 09 | 4698935 | Стойка | 1 |
| 10 | 4698934 | Пластина | 1 |
| 11 | 4698936 | Кронштейн | 1 |
| 12 | 4698937 | Пластина | 1 |
| 13 | 4698851 | Крышка | 1 |
| 14 | 4692475 | Крышка | 1 |
| 15 | 4698866 | Петля | 2 |
| 16 | 4698888 | Стойка | 1 |
| 17 | 4698890 | Панель | 1 |
| 18 | 4698926 | Манжета | 1 |
| 19 | 4698927 | Манжета | 1 |
| 20 | 4698930 | Манжета | 2 |
| 21 | 4698919 | Петля | 2 |
| 22 | 4698906 | Винт с шайбой | 2 |
| 23 | 4682139 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
