Каталог запчастей HITACHI
Финес конвейер — HITACHI VR308-2

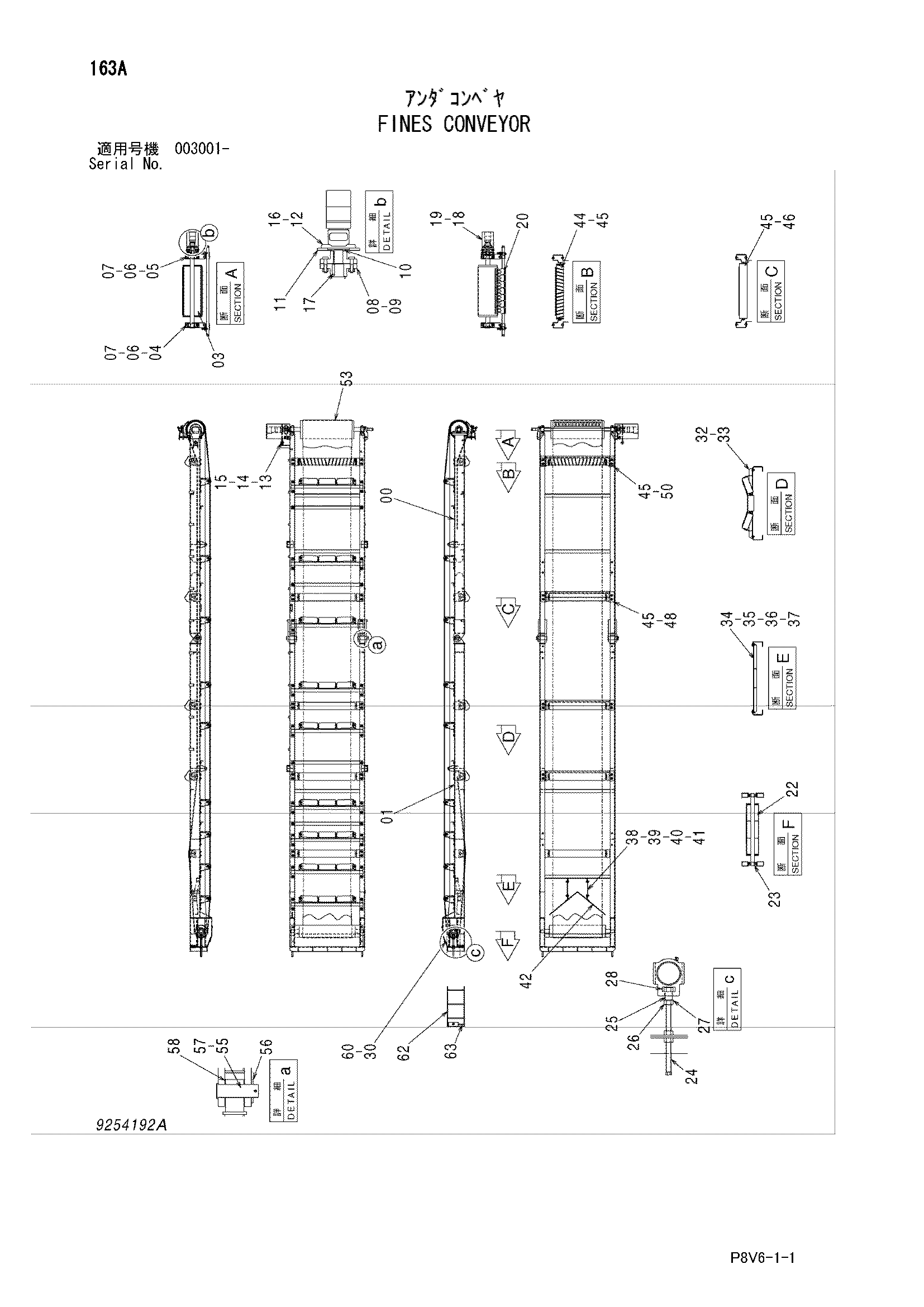

Заводская схема «Финес конвейер» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6024005 | Рама основной | 1 |
| 01 | 6024006 | Рама основной | 1 |
| 03 | 8101862 | Шкив привод | 1 |
| 04 | 4641630 | Подшипник. блок | 1 |
| 05 | 4641640 | Подшипник. блок | 1 |
| 06 | J901650 | Болт | 4 |
| 07 | A590116 | Плоская шайба | 4 |
| 08 | 4379721 | Муфта фланец | 1 |
| 09 | M450616 | Установочный винт | 2 |
| 10 | 4383825 | Регулировочная шайба | 1 |
| 11 | 4407095 | Пластина | 1 |
| 12 | 4392717 | Шестерённый гидромотор | 1 |
| 13 | A764040 | Шплинт | 1 |
| 14 | 4407083 | Палец | 1 |
| 15 | A590120 | Плоская шайба | 1 |
| 16 | J781230 | Болт с внутренним шестигранником | 4 |
| 17 | 94-2292 | Шпонка | 1 |
| 18 | 8101861 | Крышка | 1 |
| 19 | J271025 | Болт с шайбой | 4 |
| 19A | J901025 | Болт | 1 |
| 19B | J222010 | Шайба | 1 |
| 20 | 4477647 | Головка фильтр (основной) | 1 |
| 22 | 8101864 | Шкив таил | 1 |
| 23 | 4641631 | Подшипник. блок | 2 |
| 24 | 9764881 | Болт регулировочный | 2 |
| 25 | 4354201 | Втулка | 2 |
| 26 | 4359107 | Гайка | 8 |
| 27 | A590120 | Плоская шайба | 2 |
| 28 | 4367276 | Шайба | 2 |
| 30 | J271030 | Болт с шайбой | 4 |
| 30A | J901030 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 32 | 9254265 | Каток водило (основной) | 9 |
| 33 | J281035 | Болт с шайбой | 34 |
| 33A | J901035 | Болт | 1 |
| 33B | 4486055 | Шайба | 1 |
| 34 | 8070473 | Опора | 1 |
| 35 | J281240 | Болт с шайбой | 2 |
| 35A | J901240 | Болт | 1 |
| 35B | 4249324 | Шайба | 1 |
| 36 | J950012 | Гайка | 2 |
| 37 | A590112 | Плоская шайба | 2 |
| 38 | 4393290 | Тяга | 2 |
| 39 | J901035 | Болт | 4 |
| 40 | A590110 | Плоская шайба | 8 |
| 41 | J950010 | Гайка | 8 |
| 42 | 8070474 | Отвал | 1 |
| 44 | 4393306 | Ролик | 1 |
| 45 | J281030 | Болт с шайбой | 36 |
| 45A | J901030 | Болт | 1 |
| 45B | 4486055 | Шайба | 1 |
| 46 | 4393305 | Ролик | 4 |
| 48 | 8101865 | Крышка | 3 |
| 50 | 8101866 | Крышка | 1 |
| 53 | 4641635 | Ремень | 1 |
| 55 | 4641636 | Палец | 2 |
| 56 | A590148 | Плоская шайба | 2 |
| 57 | A761080 | Шплинт | 2 |
| 58 | 4641633 | Регулировочная шайба | 4 |
| 60 | 4641639 | Крышка | 1 |
| 62 | 8101867 | Крышка | 1 |
| 63 | J281230 | Болт с шайбой | 4 |
| 63A | J901230 | Болт | 1 |
| 63B | 4249324 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
