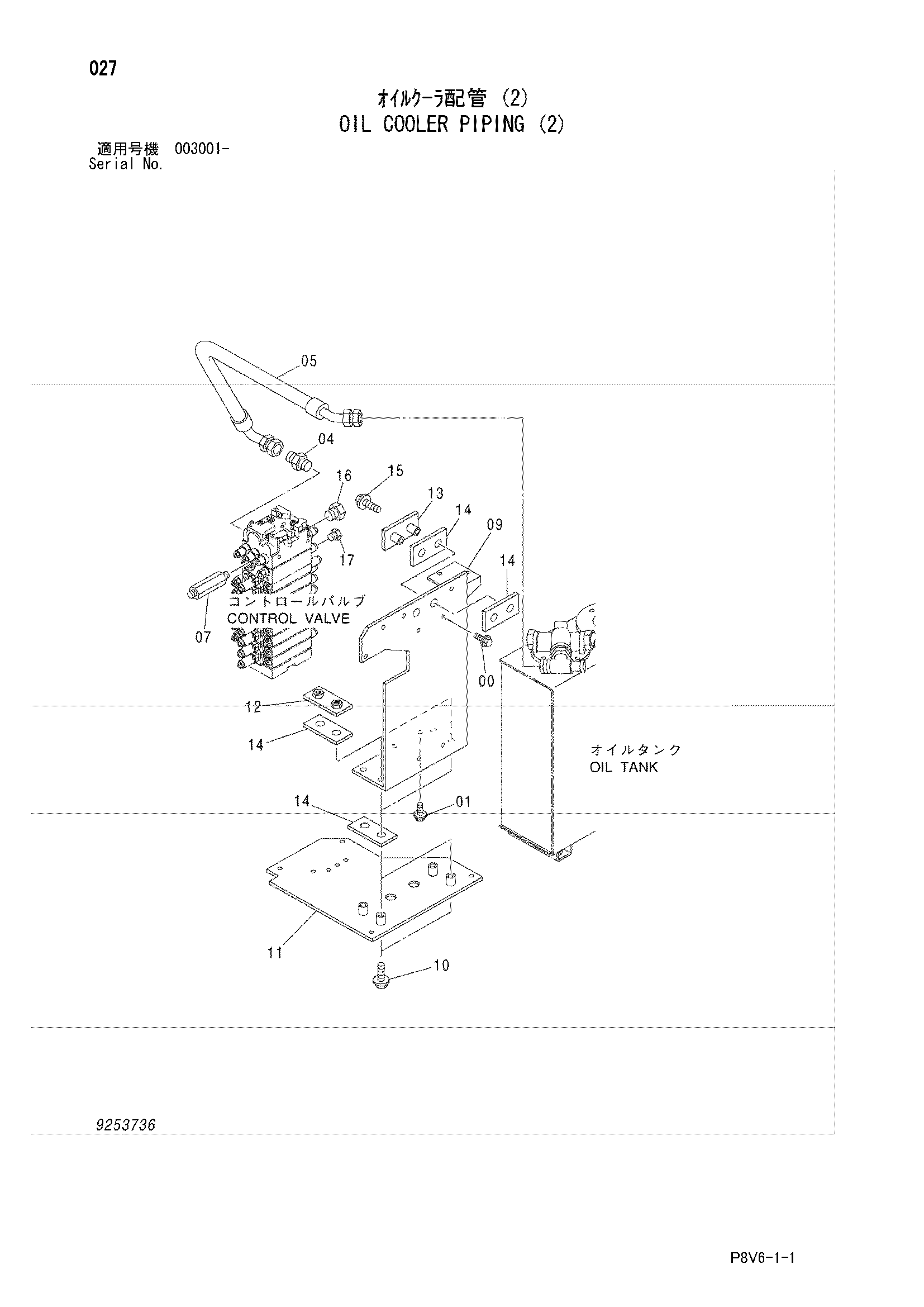

Трубопроводы масляного радиатора (2) — HITACHI VR308-2
Заводская схема «Трубопроводы масляного радиатора (2)» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | J271030 | Болт с шайбой | 2 |
| 00A | J901030 | Болт | 1 |
| 00B | J222010 | Шайба | 1 |
| 01 | J271025 | Болт с шайбой | 2 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 04 | 4042034 | Адаптер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4635293 | Шланг | 1 |
| 07 | 4453892 | Адаптер | 1 |
| 07A | 4506424 | Уплотнительное кольцо | 1 |
| 09 | 7049188 | Кронштейн | 1 |
| 10 | J271055 | Болт с шайбой | 4 |
| 10A | J901055 | Болт | 1 |
| 10B | J222010 | Шайба | 1 |
| 11 | 8088084 | Пластина | 1 |
| 12 | 9758793 | Пластина | 2 |
| 13 | 9758794 | Пластина | 1 |
| 14 | 4473096 | Резиновая прокладка | 6 |
| 15 | J271045 | Болт с шайбой | 2 |
| 15A | J901045 | Болт | 1 |
| 15B | J222010 | Шайба | 1 |
| 16 | A885003 | Пробка | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A885002 | Пробка | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
