Гидроцилиндр рукояти — HITACHI VR308-2

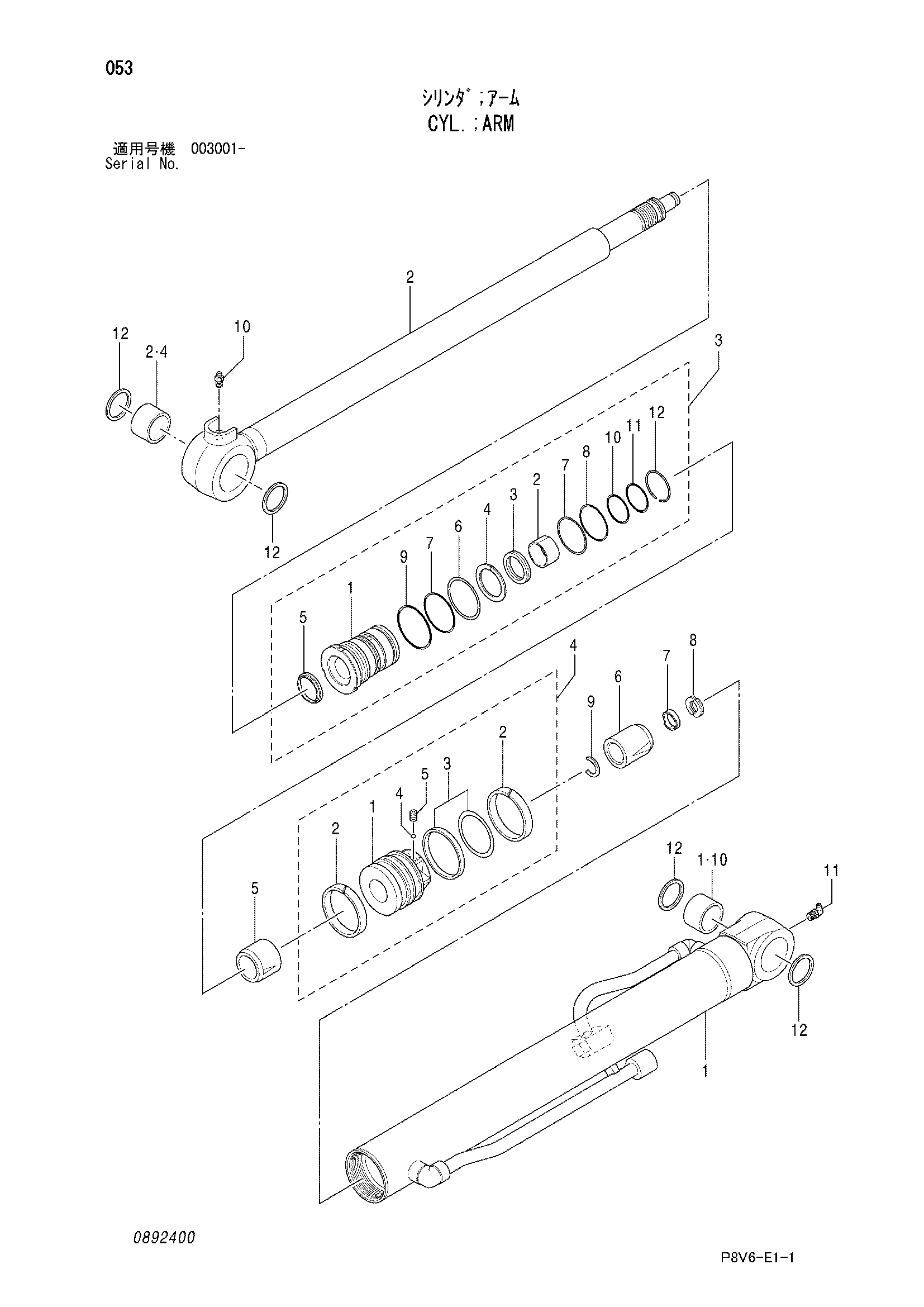

Заводская схема «Гидроцилиндр рукояти» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4611091 | Гидроцилиндр рукояти | 1 | |
| 1 | 0892401 | Труба гидроцилиндра в сборе | 1 |
| 1-10 | 4332740 | Втулка | 1 |
| 2 | 0884202 | Шток поршня в сборе | 1 |
| 2-4 | 4332740 | Втулка | 1 |
| 3 | 0884203 | Головка гидроцилиндра в сборе | 1 |
| 3-1 | 0884204 | Головка гидроцилиндра | 1 |
| 3-2 | 0892403 | Втулка | 1 |
| 3-3 | 0430803 | U-образная манжета | 1 |
| 3-4 | 0884205 | Опорное кольцо | 1 |
| 3-5 | 0736305 | Грязесъёмное кольцо | 1 |
| 3-6 | 0430809 | Уплотнительное кольцо | 1 |
| 3-7 | 0481107 | Опорное кольцо | 2 |
| 3-8 | 0736306 | Уплотнительное кольцо | 1 |
| 3-9 | 0430903 | Уплотнительное кольцо | 1 |
| 3-10 | 0494903 | Кольцо амортизатор | 1 |
| 3-11 | 0494904 | Проставка | 1 |
| 3-12 | 0892402 | Ограничитель | 1 |
| 4 | 0884206 | Поршень в сборе | 1 |
| 4-1 | 0884207 | Поршень | 1 |
| 4-2 | 0652205 | Направляющее кольцо | 2 |
| 4-3 | 0430906 | Уплотнительное кольцо | 1 |
| 4-4 | 0429917 | Стальной шарик | 1 |
| 4-5 | 0479012 | Установочный винт | 1 |
| 5 | 0884208 | Амортизирующий подшипник | 1 |
| 6 | 0891716 | Амортизирующий подшипник | 1 |
| 7 | 0891717 | Уплотнение амортизатор | 1 |
| 8 | 0891718 | Ограничитель | 2 |
| 9 | 0884209 | Стопорное кольцо | 1 |
| 10 | 0429920 | Пресс-маслёнка | 1 |
| 11 | 0481204 | Пресс-маслёнка | 1 |
| 12 | 0480915 | Пылезащитное уплотнение | 4 |
| 100 | 4613637 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
