Экран трубопроводы <408> — HITACHI VR308-2

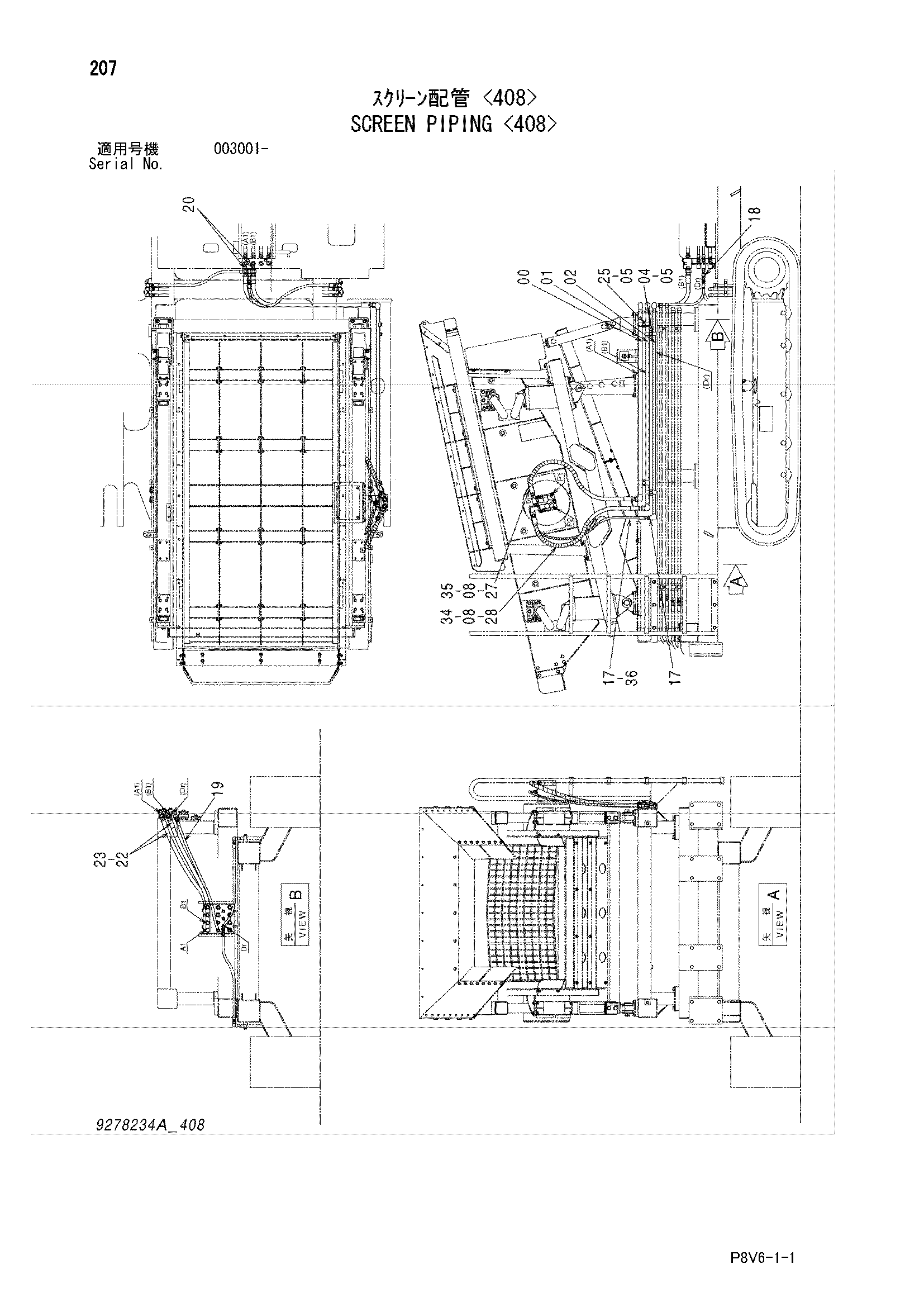

Заводская схема «Экран трубопроводы <408>» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109505 | Трубка | 1 |
| 01 | 8109506 | Трубка | 1 |
| 02 | 8109504 | Трубка | 1 |
| 04 | 4141806 | Хомут трубки | 2 |
| 05 | J271265 | Болт с шайбой | 4 |
| 05A | J901265 | Болт | 1 |
| 05B | J222012 | Шайба | 1 |
| 08 | 4187308 | Уплотнительное кольцо | 4 |
| 17 | A852143 | Адаптер | 2 |
| 17A | 4506418 | Уплотнительное кольцо | 1 |
| 18 | 4246672 | Соединительный штуцер | 1 |
| 19 | 4218441 | Шланг | 1 |
| 20 | 4197530 | Адаптер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 22 | 4187308 | Уплотнительное кольцо | 4 |
| 23 | 4670685 | Шланг | 2 |
| 25 | 4189859 | Хомут трубки | 2 |
| 27 | A853346 | Угловой штуцер | 1 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 28 | 4205336 | Угловой штуцер | 1 |
| 28A | 4506418 | Уплотнительное кольцо | 1 |
| 34 | 9300592 | Шланг в сборе | 1 |
| 34A | 4205389 | Шланг | 1 |
| 34B | 4327294 | Защитный кожух | 1 |
| 35 | 9300594 | Шланг в сборе | 1 |
| 35A | 4196551 | Шланг | 1 |
| 35B | 4327294 | Защитный кожух | 1 |
| 36 | 9233400 | Шланг в сборе | 1 |
| 36A | 4313342 | Шланг | 1 |
| 36B | 4327293 | Защитный кожух | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
