Ход дистанционный управление (дополнительное оборудование) — HITACHI VR308-2

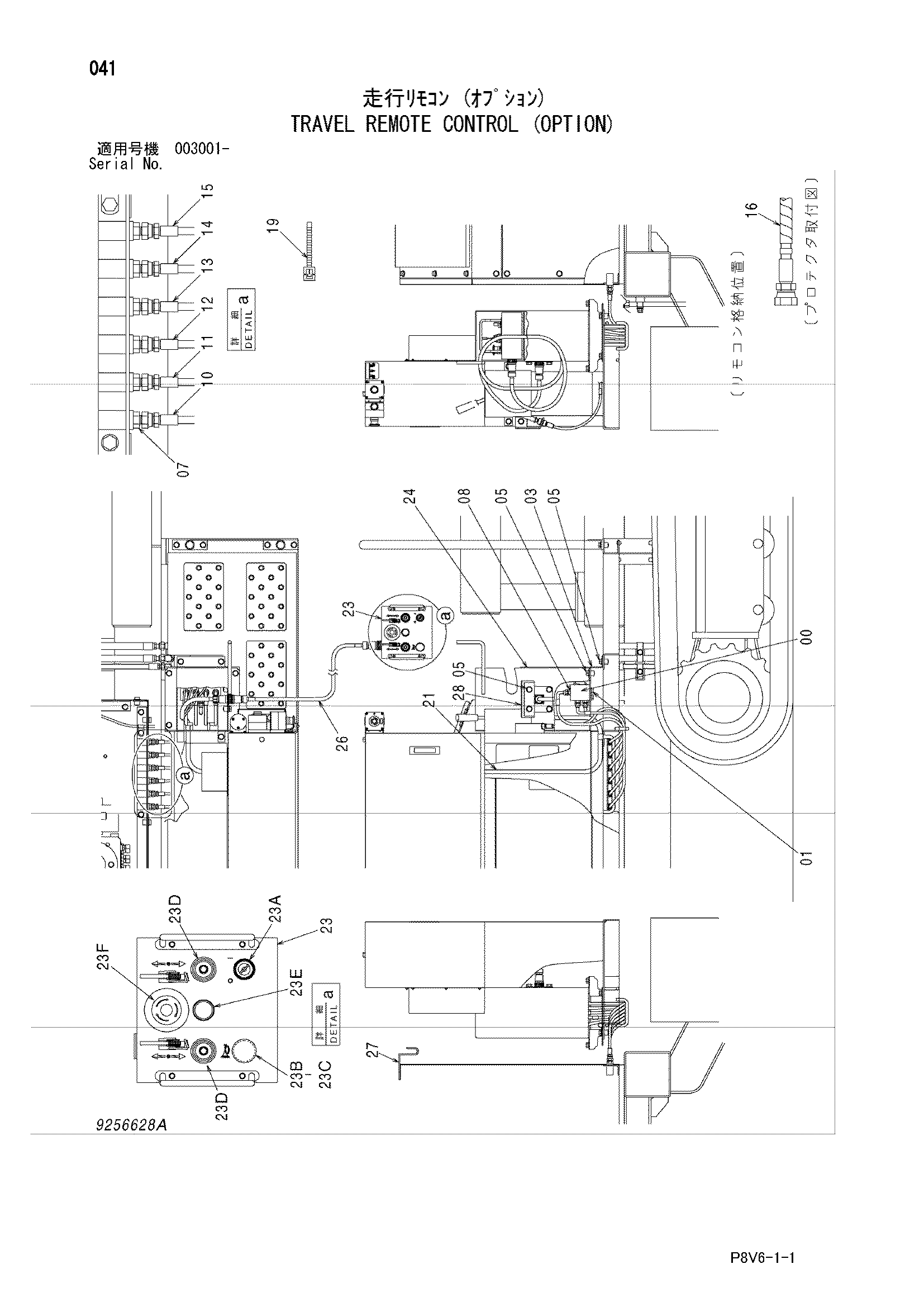

Заводская схема «Ход дистанционный управление (дополнительное оборудование)» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9241882 | Электромагнитный клапан | 1 |
| 01 | J271020 | Болт с шайбой | 2 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 8102786 | Кронштейн | 1 |
| 05 | J271025 | Болт с шайбой | 12 |
| 05A | J901025 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 07 | A852132 | Адаптер | 6 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | A582122 | Адаптер | 6 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4643548 | Шланг | 1 |
| 11 | 4643549 | Шланг | 1 |
| 12 | 4644584 | Шланг | 1 |
| 13 | 4644585 | Шланг | 1 |
| 14 | 4644586 | Шланг | 1 |
| 15 | 4644587 | Шланг | 1 |
| 16 | 4327293 | Защитный кожух | 6 |
| 19 | 4055311 | Ленточный зажим | 12 |
| 21 | 2051827 | Жгут проводов | 1 |
| 23 | 4648821 | Короб управление | 1 |
| 23A | 4615479 | Выключатель поворотный | 1 |
| 23B | 4601231 | Выключатель пусхбут. | 1 |
| 23C | 4601241 | Крышка резиновый | 1 |
| 23D | 4615478 | Выключатель | 2 |
| 23E | 4615480 | Фонарь пилотный | 1 |
| 23F | 4482375 | Выключатель | 1 |
| 24 | 8103847 | Крышка | 1 |
| 26 | 4685294 | Трос | 1 |
| 27 | 4697837 | Крюк | 1 |
| 28 | 9770836 | Крышка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
