Экран гидроцилиндр трубопроводы <408> — HITACHI VR308-2

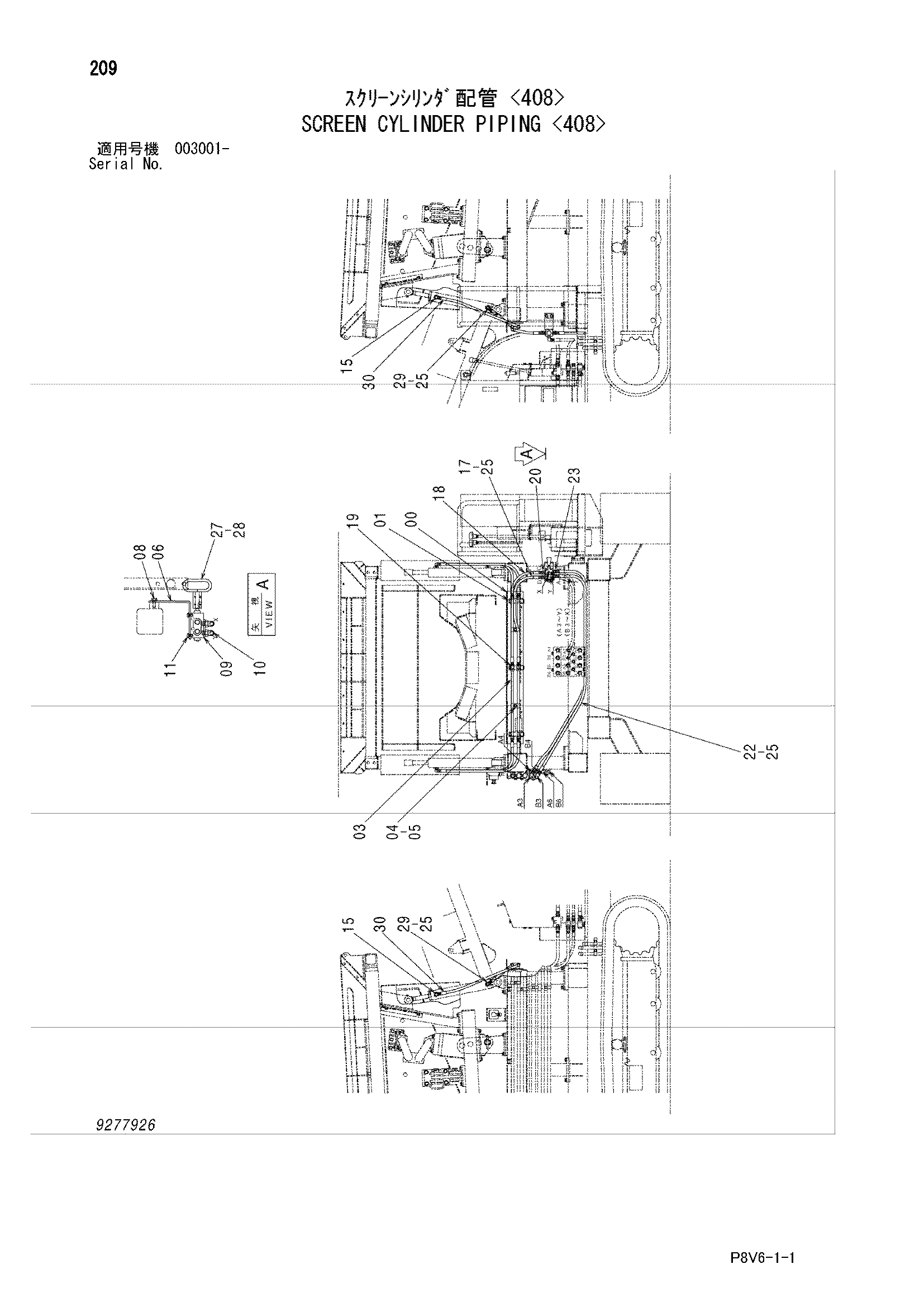

Заводская схема «Экран гидроцилиндр трубопроводы <408>» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8109193 | Кронштейн | 1 |
| 01 | J271020 | Болт с шайбой | 3 |
| 01A | J901020 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | 9767916 | Трубка | 2 |
| 04 | 4189858 | Хомут трубки | 2 |
| 05 | J271045 | Болт с шайбой | 2 |
| 05A | J901045 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4671523 | Кронштейн | 1 |
| 08 | J271030 | Болт с шайбой | 2 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 09 | 4670032 | Клапан селектор | 1 |
| 10 | A852333 | Угловой штуцер | 2 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | J260816 | Болт с шайбой | 4 |
| 11A | J900816 | Болт | 1 |
| 11B | A590108 | Плоская шайба | 1 |
| 15 | 4215652 | Угловой штуцер | 4 |
| 17 | 4241376 | Шланг | 1 |
| 18 | 4263041 | Шланг | 1 |
| 19 | A852333 | Угловой штуцер | 2 |
| 19A | 4509180 | Уплотнительное кольцо | 1 |
| 20 | A852133 | Адаптер | 2 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4293012 | Шланг | 2 |
| 23 | A852133 | Адаптер | 2 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4055312 | Ленточный зажим | 6 |
| 27 | 9767976 | Рукоятка | 1 |
| 28 | 4473890 | Установочный винт | 4 |
| 29 | 4241375 | Шланг | 2 |
| 30 | 4305229 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
