Гидробак — HITACHI VR308-2

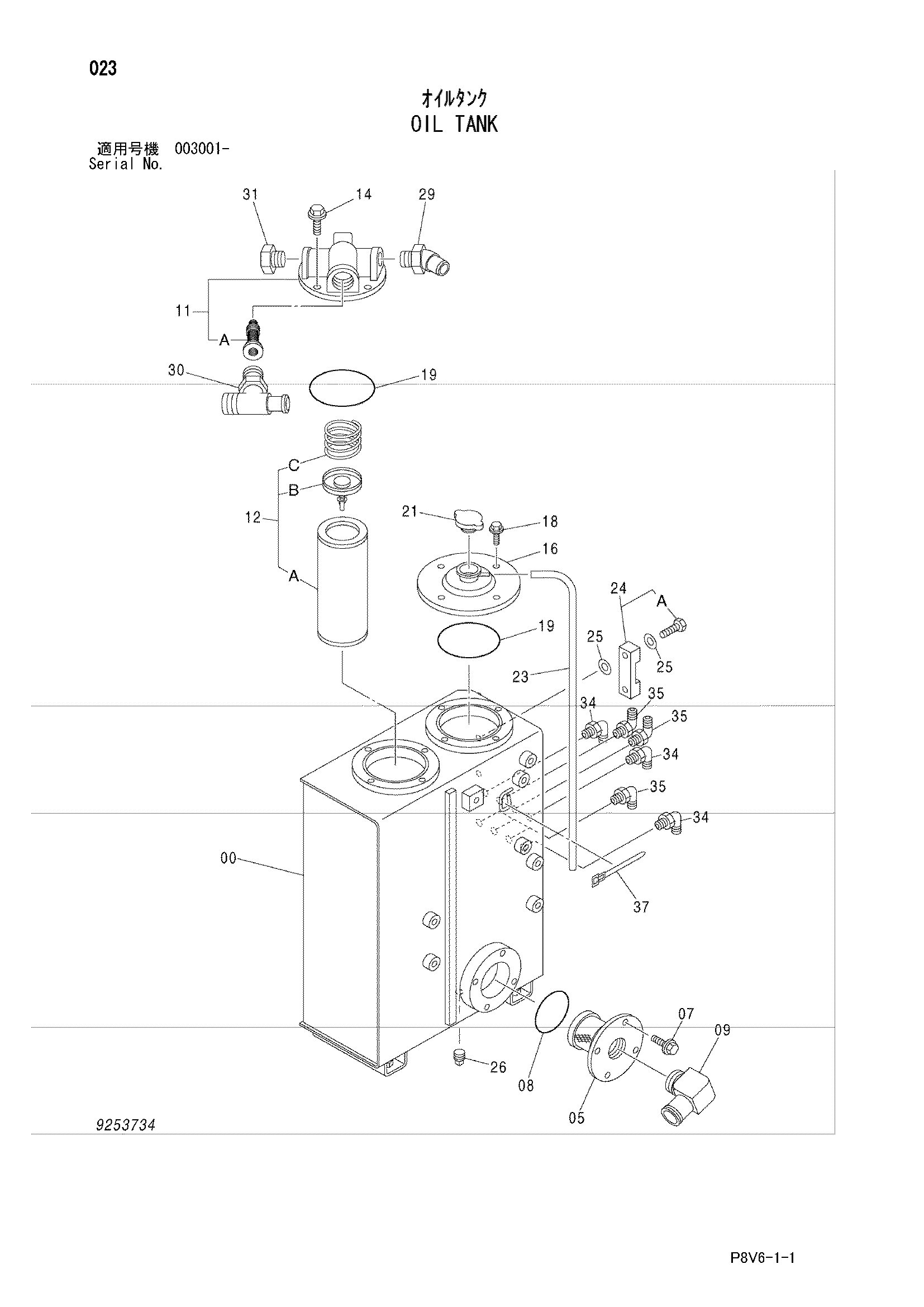

Заводская схема «Гидробак» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6020983 | Гидробак | 1 |
| 05 | 4272369 | Всасывающий фильтр | 1 |
| 07 | 4609833 | Болт с шайбой | 4 |
| 08 | A810085 | Уплотнительное кольцо | 1 |
| 09 | 4276859 | Угловой штуцер | 1 |
| 11 | 4402484 | Коллектор | 1 |
| 11A | 4404453 | Клапан | 1 |
| 12 | 4402399 | Фильтр обратный | 1 |
| 12A | 4402807 | Элемент | 1 |
| 12B | 4402812 | Клапан | 1 |
| 12C | 4402813 | Пружина | 1 |
| 14 | J271025 | Болт с шайбой | 4 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 16 | 8072281 | Крышка | 1 |
| 18 | J271020 | Болт с шайбой | 4 |
| 18A | J901020 | Болт | 1 |
| 18B | J222010 | Шайба | 1 |
| 19 | A810110 | Уплотнительное кольцо | 2 |
| 21 | 4272375 | Колпачок | 1 |
| 23 | 4415429 | Виниловый шланг | 1 |
| 24 | 8050296 | Указатель уровня | 1 |
| 24A | 4100967 | Болт | 2 |
| 25 | 449558 | Уплотнительная шайба | 4 |
| 26 | 94-2023 | Пробка | 1 |
| 29 | 4434292 | Угловой штуцер | 1 |
| 29A | 4506429 | Уплотнительное кольцо | 1 |
| 30 | 4434419 | Тройник | 1 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 4113926 | Пробка | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4434982 | Угловой штуцер | 3 |
| 34A | 4509180 | Уплотнительное кольцо | 1 |
| 35 | 4434984 | Угловой штуцер | 5 |
| 35A | 4509180 | Уплотнительное кольцо | 1 |
| 37 | 4055311 | Ленточный зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
