Крышка (2) — HITACHI VR308-2

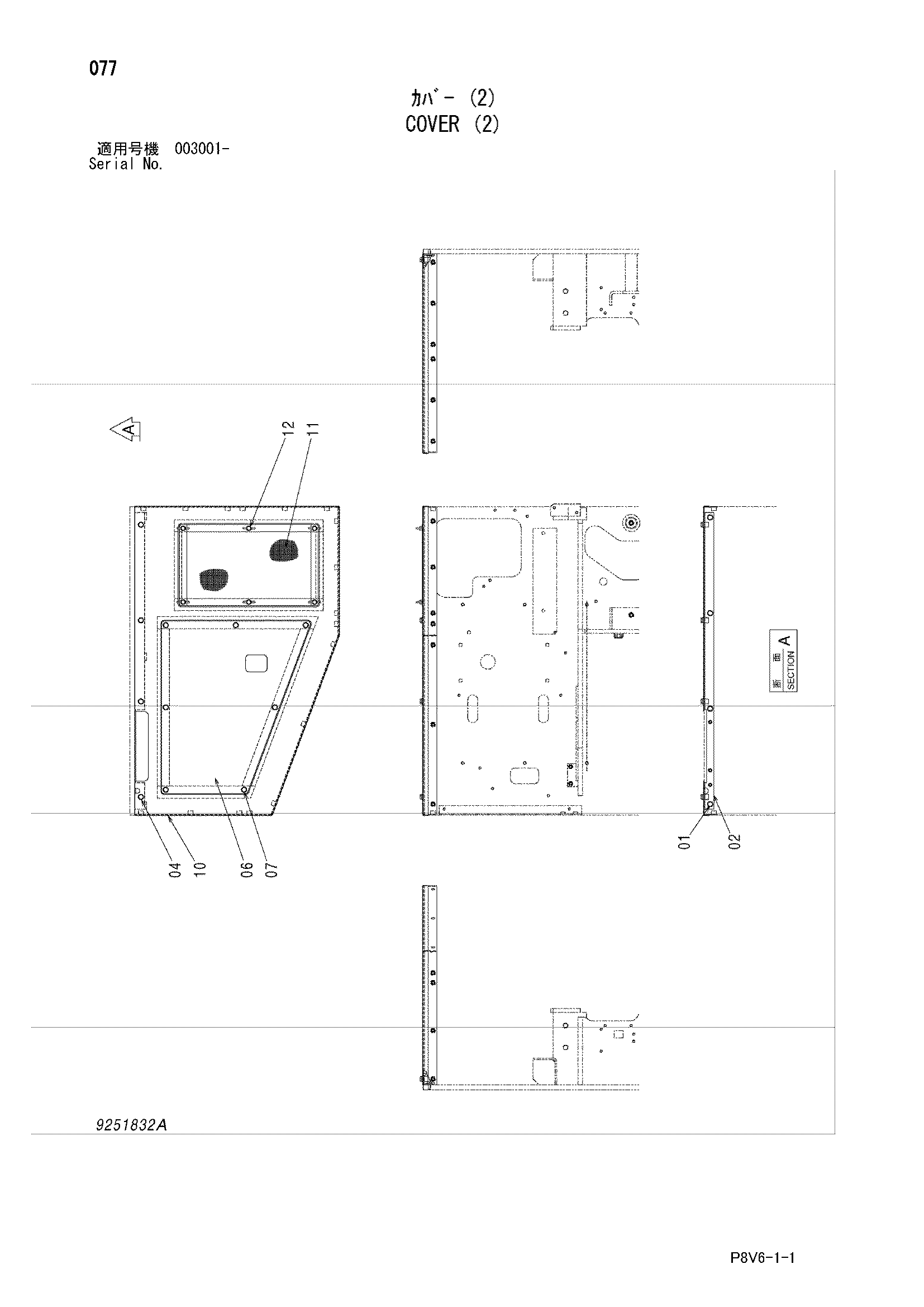

Заводская схема «Крышка (2)» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J271025 | Болт с шайбой | 4 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | 8102607 | Кронштейн | 1 |
| 04 | J271025 | Болт с шайбой | 4 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 06 | 3105046 | Крышка | 1 |
| 07 | J271025 | Болт с шайбой | 7 |
| 07A | J901025 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 08 | 4196173 | Резиновая втулка | 2 |
| 10 | 6026719 | Крышка | 1 |
| 11 | 7055595 | Сетка | 1 |
| 12 | M361020 | Болт винг | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
