Гидромотор <408> — HITACHI VR308-2

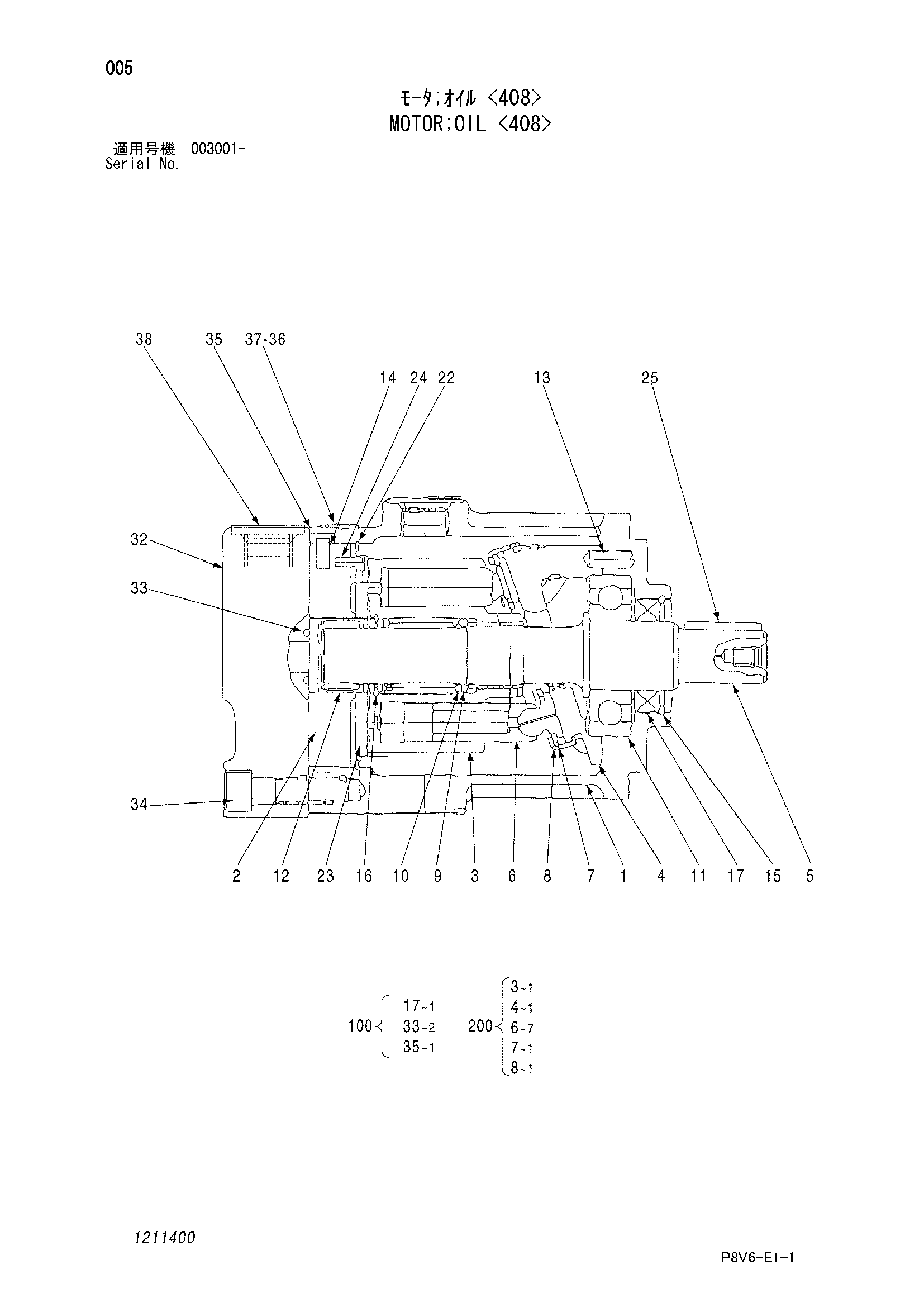

Заводская схема «Гидромотор <408>» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4444532 | Гидромотор | 1 | |
| 1 | 1211402 | Корпус | 1 |
| 2 | 1211403 | Блок | 1 |
| 5 | 0685901 | Вал | 1 |
| 9 | 1211407 | Шайба | 2 |
| 10 | 1211408 | Пружина | 1 |
| 11 | 0406906 | Шариковый подшипник | 1 |
| 12 | 0396702 | Игольчатый подшипник | 1 |
| 13 | 0406907 | Палец | 1 |
| 14 | 0396814 | Палец | 1 |
| 15 | 991721 | Стопорное кольцо | 1 |
| 16 | 1211404 | Стопорное кольцо | 1 |
| 17 | 1211409 | Масляное уплотнение | 1 |
| 22 | 0406909 | Стопорное кольцо | 1 |
| 23 | 1211410 | Пластина клапан | 1 |
| 24 | 0396703 | Палец | 1 |
| 25 | 0685902 | Шпонка | 1 |
| 32 | 0406910 | Фланец | 1 |
| 33 | 4506420 | Уплотнительное кольцо | 2 |
| 34 | M341240 | Болт с внутренним шестигранником | 3 |
| 100 | 1211411 | Комплект уплотнений | 1 |
| 200 | 1211412 | Блок гидроцилиндра в сборе | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
