Над сизе конвейер скирт (2) — HITACHI VR308-2

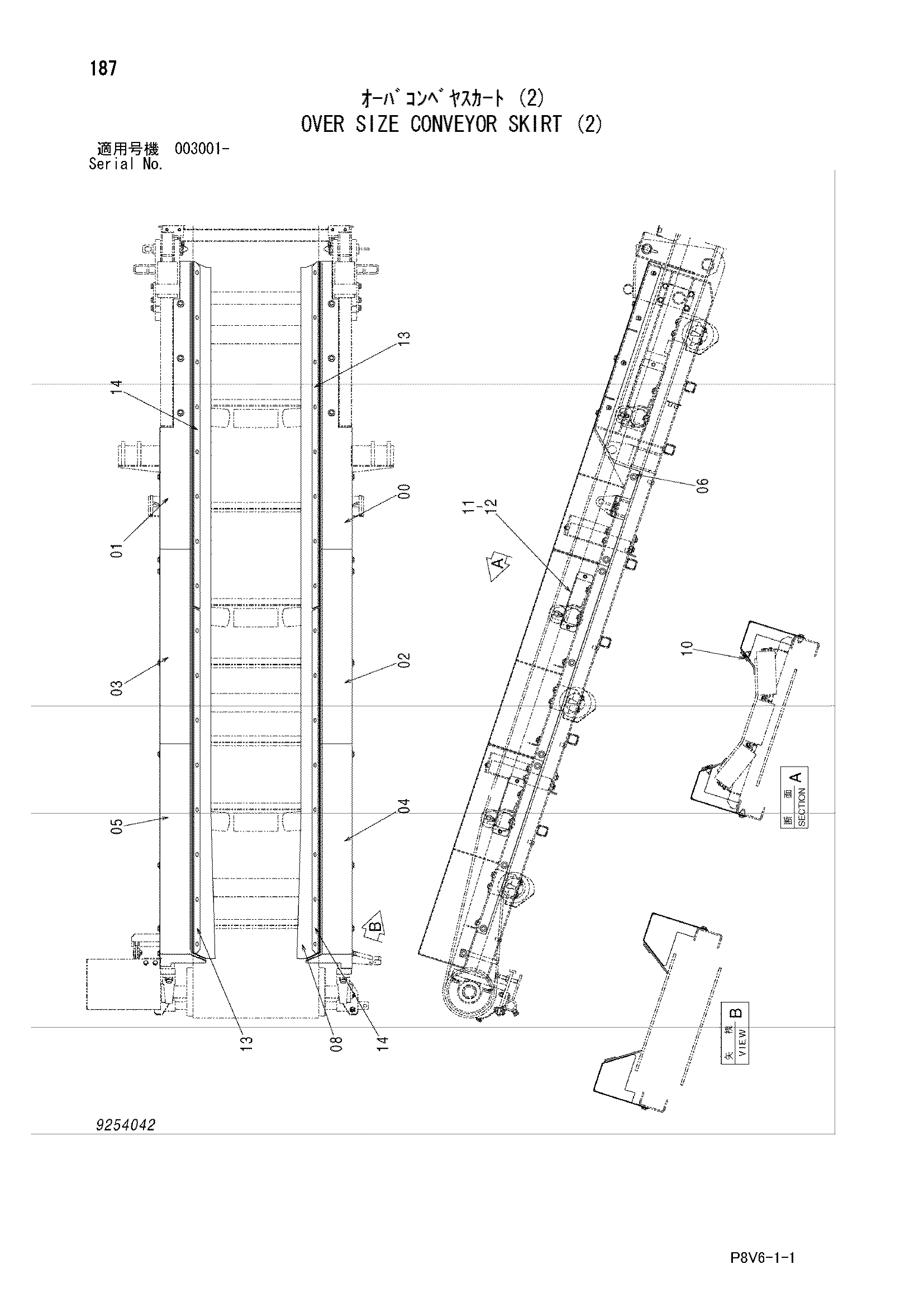

Заводская схема «Над сизе конвейер скирт (2)» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7049141 | Скирт | 1 |
| 01 | 7049142 | Скирт | 1 |
| 02 | 8101882 | Скирт | 1 |
| 03 | 8101883 | Скирт | 1 |
| 04 | 8101885 | Скирт | 1 |
| 05 | 8101886 | Скирт | 1 |
| 06 | J281035 | Болт с шайбой | 24 |
| 06A | J901035 | Болт | 1 |
| 06B | 4486055 | Шайба | 1 |
| 08 | 4641664 | Резиновая прокладка | 2 |
| 10 | 4432554 | Болт флусх | 32 |
| 11 | 4641660 | Крышка | 4 |
| 12 | J260820 | Болт с шайбой | 8 |
| 12A | J900820 | Болт | 1 |
| 12B | A590108 | Плоская шайба | 1 |
| 13 | 4661033 | Штанга плоский | 2 |
| 14 | 4661178 | Штанга плоский | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
