Привод устройство <408> — HITACHI VR308-2

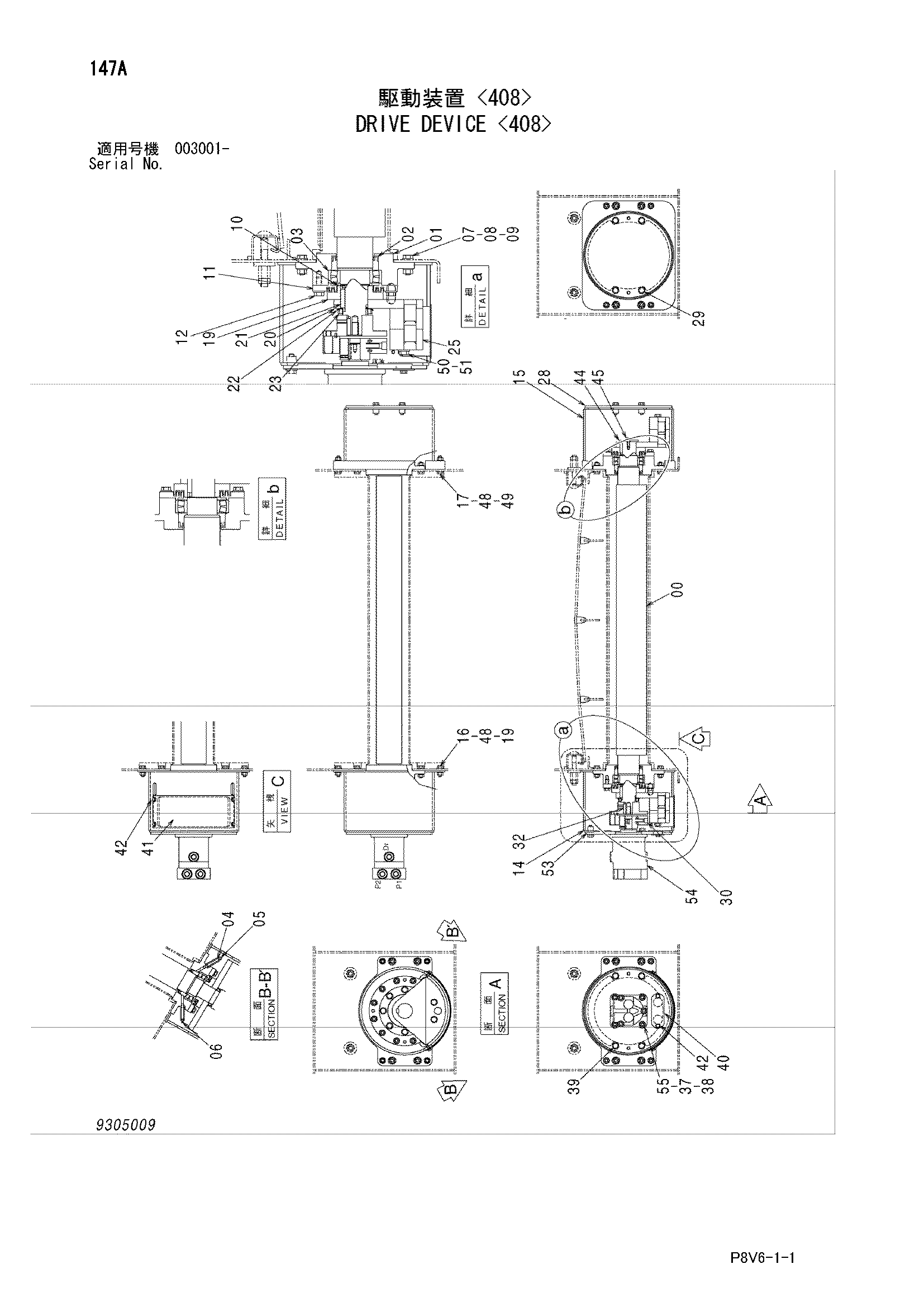

Заводская схема «Привод устройство <408>» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2057984 | Вал | 1 |
| 01 | 3108259 | Держатель | 2 |
| 02 | 944531 | Масляное уплотнение | 2 |
| 03 | 950641 | Подшипник. спх.рол. | 2 |
| 04 | 4241267 | Переходник | 4 |
| 05 | J75481 | Пресс-маслёнка | 2 |
| 06 | 94-2021 | Пробка | 2 |
| 07 | J271240 | Болт с шайбой | 24 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 08 | A590112 | Плоская шайба | 24 |
| 09 | J950012 | Гайка | 24 |
| 10 | 4702699 | Втулка | 1 |
| 11 | 4656311 | Пластина | 2 |
| 12 | J271235 | Болт с шайбой | 16 |
| 12A | J901235 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 8105460 | Крышка | 1 |
| 15 | 8105459 | Крышка | 1 |
| 16 | J271235 | Болт с шайбой | 4 |
| 16A | J901235 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | J271265 | Болт с шайбой | 4 |
| 17A | J901265 | Болт | 1 |
| 17B | J222012 | Шайба | 1 |
| 19 | 4702698 | Пластина | 2 |
| 20 | 3116725 | Груз | 2 |
| 21 | 94-2320 | Шпонка | 2 |
| 22 | 454954 | Шайба подшипник. | 1 |
| 23 | 454937 | Гайка подшипник. | 1 |
| 25 | 9771252 | Груз | 4 |
| 28 | 4656313 | Крышка | 1 |
| 29 | J271240 | Болт с шайбой | 4 |
| 29A | J901240 | Болт | 1 |
| 29B | J222012 | Шайба | 1 |
| 30 | 4688510 | Муфта резиновый | 1 |
| 32 | 94-2280 | Шпонка | 1 |
| 37 | A590112 | Плоская шайба | 4 |
| 38 | J950012 | Гайка | 4 |
| 39 | J271240 | Болт с шайбой | 4 |
| 39A | J901240 | Болт | 1 |
| 39B | J222012 | Шайба | 1 |
| 40 | 4656316 | Крышка | 1 |
| 41 | 3108261 | Крышка | 1 |
| 42 | J260814 | Болт с шайбой | 6 |
| 42A | J900814 | Болт | 1 |
| 42B | A590108 | Плоская шайба | 1 |
| 44 | 4704896 | Пластина | 1 |
| 45 | J271030 | Болт с шайбой | 2 |
| 45A | J901030 | Болт | 1 |
| 45B | J222010 | Шайба | 1 |
| 48 | A590112 | Плоская шайба | 8 |
| 49 | J950012 | Гайка | 8 |
| 50 | J901205 | Болт | 4 |
| 51 | J222012 | Шайба | 4 |
| 53 | 4688512 | Фланец | 1 |
| 54 | 4444532 | Гидромотор | 1 |
| 55 | J271240 | Болт с шайбой | 4 |
| 55A | J901240 | Болт | 1 |
| 55B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
