Гусеничная цепь 400mmG (стальная гусеница) — HITACHI VR308-2

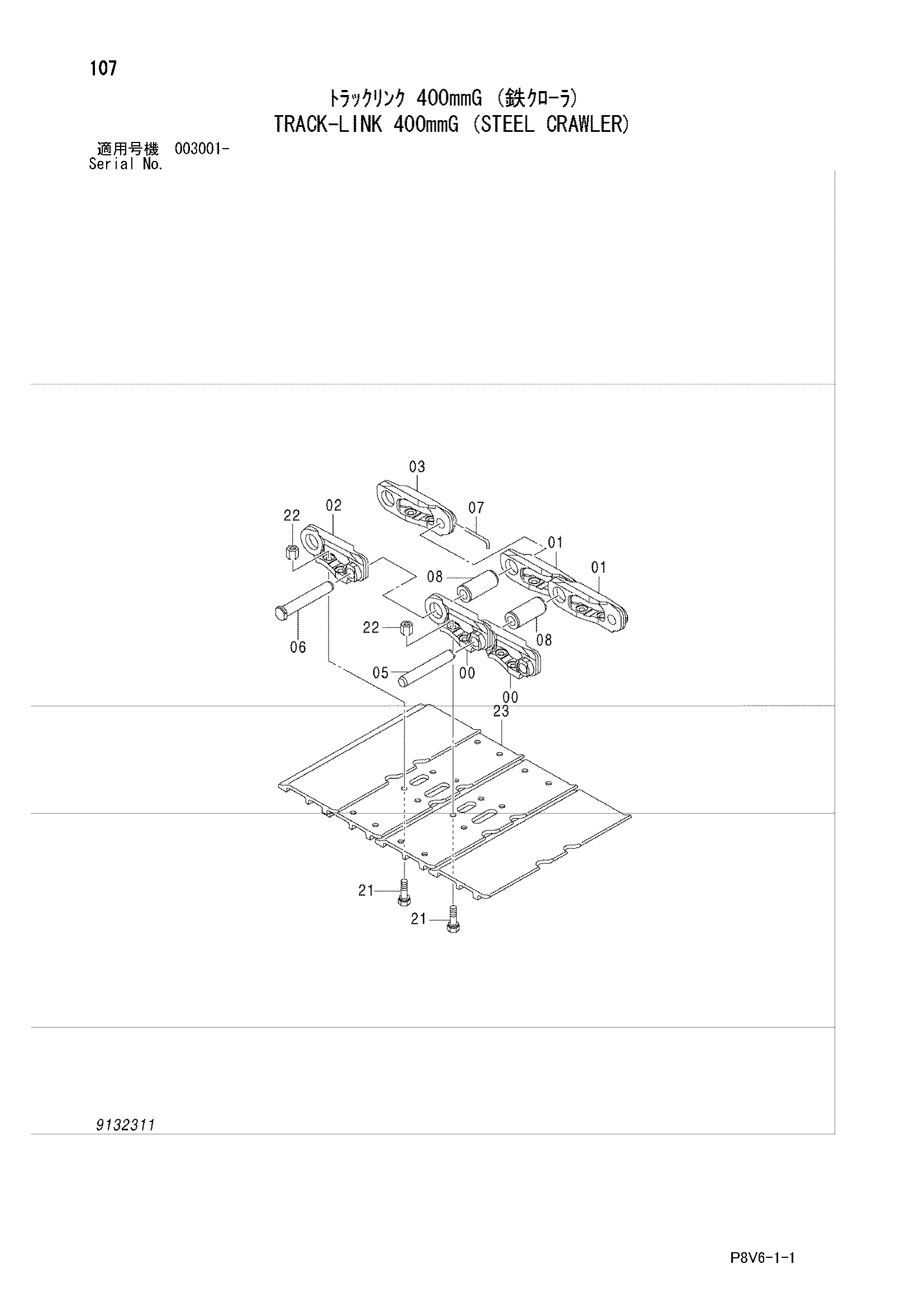

Заводская схема «Гусеничная цепь 400mmG (стальная гусеница)» для HITACHI VR308-2. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9132311 | Гусеничная цепь в сборе | 2 | |
| 00-08 | 9087953 | Гусеничная цепь в сборе | 1 |
| 00 | 1013767 | Гусеничная цепь | 37 |
| 01 | 1013766 | Гусеничная цепь | 37 |
| 02 | 3046601 | Гусеничная цепь M(левый) | 1 |
| 03 | 3046600 | Гусеничная цепь M(правый) | 1 |
| 05 | 4243515 | Палец гусеница | 37 |
| 06 | 3046602 | Соединительный палец | 1 |
| 07 | 4243516 | Палец | 1 |
| 08 | 4265825 | Втулка | 38 |
| 21 | 4243587 | Болт башмак | 152 |
| 22 | 4243588 | Гайка | 152 |
| 23 | 2036381 | Башмак: грунтозацеп | 38 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI VR308-2 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
