Консоль — HITACHI UH801

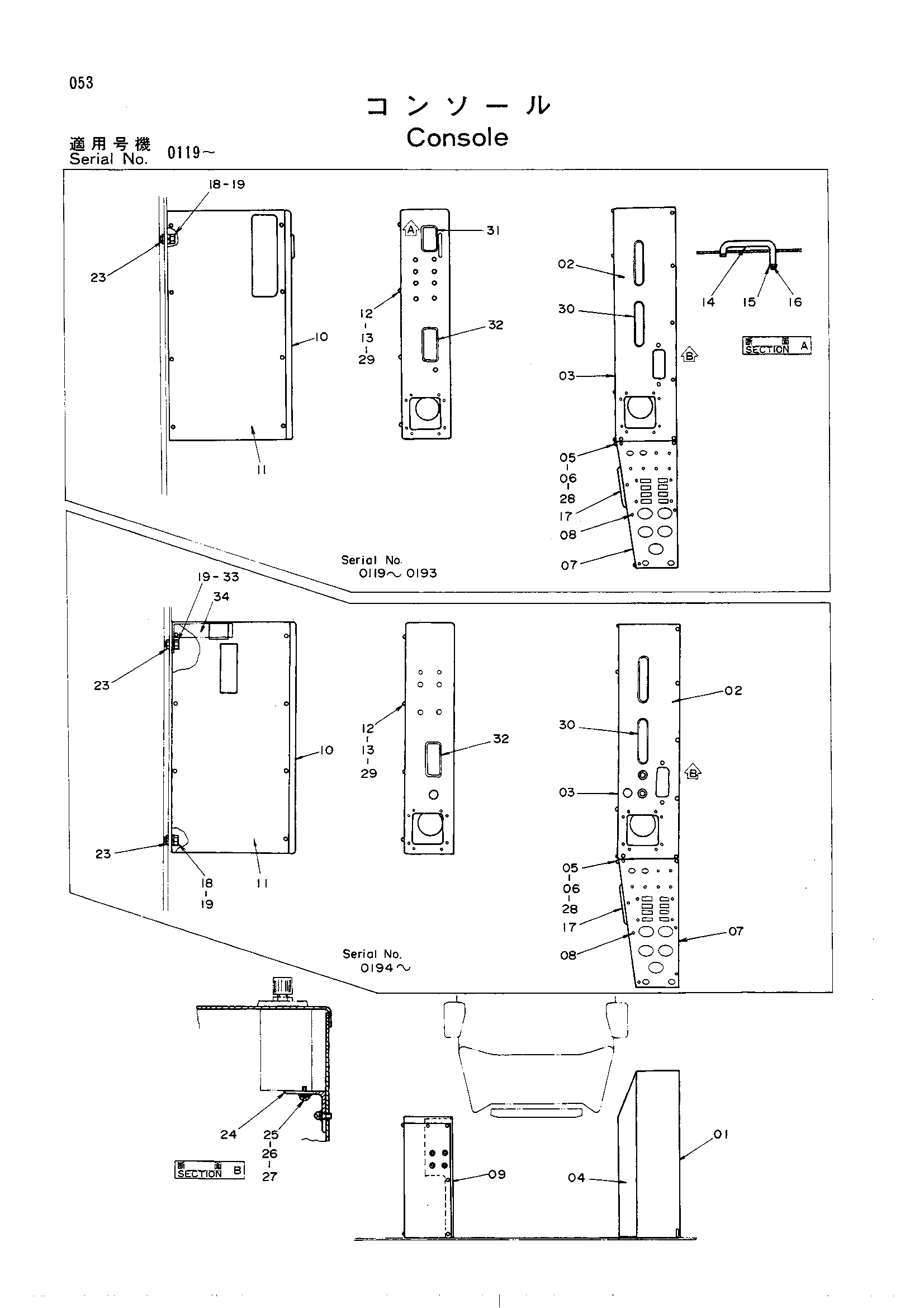

Заводская схема «Консоль» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5001437 | Стойка | 1 |
| 02 | 6005878 | Панель | 1 |
| 02 | 6008081 | Панель | 1 |
| 03 | 6005879 | Крышка | 1 |
| 04 | 2010364 | Крышка | 1 |
| 05 | M200613 | Болт | 27 |
| 06 | 4089069 | Шайба | 27 |
| 07 | 3014744 | Панель | 1 |
| 07 | 3036629 | Панель | 1 |
| 08 | M430510 | Винт | 7 |
| 09 | 6005881 | Стойка | 1 |
| 09 | 6008083 | Стойка | 1 |
| 10 | 6005880 замена: 6007237 | Панель | 1 |
| 10 | 6005880 | Панель | 1 |
| 10 | 6007237 | Панель | 1 |
| 10 | 6007237 | Панель | 1 |
| 10 | 6008082 | Панель | 1 |
| 11 | 1007061 | Крышка | 1 |
| 11 | 1010635 | Крышка | 1 |
| 12 | M200613 | Болт | 19 |
| 13 | 4089069 | Шайба | 19 |
| 14 | 4088508 | Ограничитель | 1 |
| 15 | A590108 | Шайба | 1 |
| 16 | A762016 | Шплинт | 1 |
| 17 | 4089068 | Трай | 1 |
| 18 | M111022 | Болт | 6 |
| 18 | M111022 | Болт | 8 |
| 19 | A590910 | Пружинная шайба | 8 |
| 23 | M501008 | Гайка | 8 |
| 24 | 4113485 | Кронштейн | 1 |
| 25 | M430508 | Винт | 2 |
| 26 | A590905 | Пружинная шайба | 2 |
| 27 | A590105 | Шайба | 2 |
| 28 | A590906 | Пружинная шайба | 27 |
| 29 | A590906 | Пружинная шайба | 19 |
| 30 | 4143781 | Втулка руббе | 2 |
| 31 | 4143779 | Втулка руббе | 1 |
| 32 | 4143780 | Втулка руббе | 1 |
| 33 | M111028 | Болт | 2 |
| 34 | 8036822 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
