Тормозной клапан — HITACHI UH801

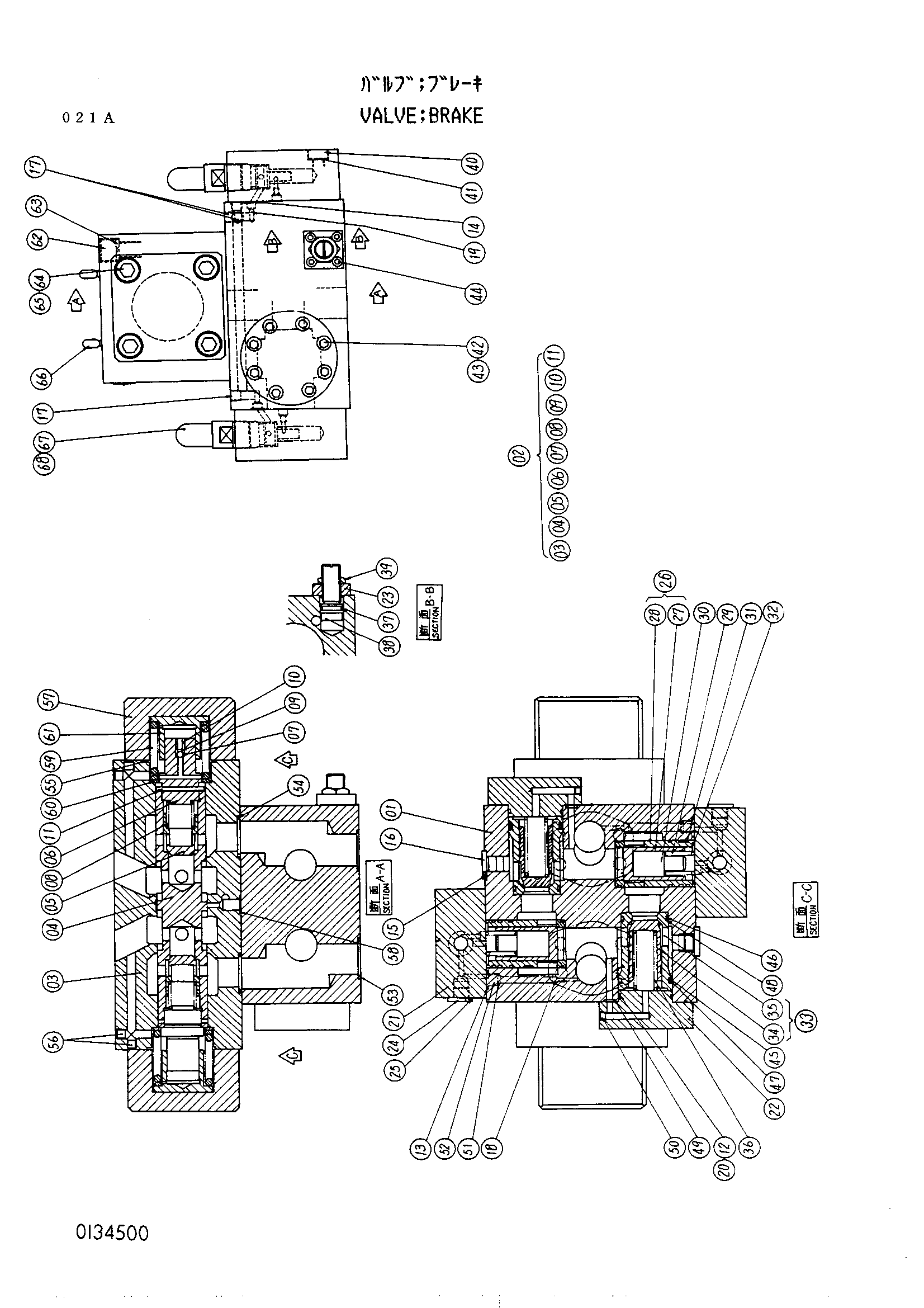

Заводская схема «Тормозной клапан» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
	4084109 замена: 4106560	Тормозной клапан	1
	4084109 замена: 94-1601	Тормозной клапан	1
01	0134401 замена: 0146501	Корпус	1
01	0134401 замена: 94-1601	Корпус	1
02	0134402	Корпус	1
12	0134412	Уплотнительное кольцо	2
13	0134413	Уплотнительное кольцо	2
14	0134414	Уплотнительное кольцо	2
15	0134415	Уплотнительное кольцо	2
16	0104502	Пробка	2
17	0102811	Пробка	3
18	0134416	Форсунка	2
19	0134417	Форсунка	2
20	0134418	Опорное кольцо	2
21	0134419	Крышка	2
22	0134420	Крышка	2
23	0134421	Крышка	2
24	0104502	Пробка	4
25	0134422	Уплотнительное кольцо	4
26	0134423	Плунжер	2
29	0134426	Пружина	2
30	0134427	Седло пружины	2
31	0134428	Уплотнительное кольцо	6
32	0134429	Уплотнительное кольцо	2
33	0134430	Тарельчатый клапан	2
36	0134433	Пружина	2
37	0134434	Уплотнительное кольцо	2
38	0134435	Винт регулировочный	2
39	0134436	Стопорная гайка	2
40	0134437	Болт	8
41	0102821	Пружинная шайба	8
42	0134438	Болт	16
43	0124806	Пружинная шайба	16
44	0134439	Болт	8
45	0134440	Уплотнительное кольцо	2
46	0134441	Уплотнительное кольцо	2
47	0134442	Опорное кольцо	2
48	0134443	Опорное кольцо	4
49	0126307	Уплотнительное кольцо	2
50	0108931	Пробка	2
51	0134444	Фильтр	2
52	0134445	Держатель	2
53	0134446	Уплотнительное кольцо	2
54	0134447	Уплотнительное кольцо	2
55	A811085	Уплотнительное кольцо	2
56	0134448	Пробка	5
57	0134501	Крышка	2
58	0134450	Уплотнительное кольцо	1
59	0134502	Пружина	2
60	0134452	Седло пружины	2
61	0134503	Втулка	2
62	0134454	Болт	6
63	0134455	Пружинная шайба	6
64	0134504	Болт	8
65	0134457	Пружинная шайба	8
66	0134458	Болт: проушина	2
67	0146602	Предохранительный клапан	2
68	0134460	Уплотнительное кольцо	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
