Крыло — HITACHI UH801

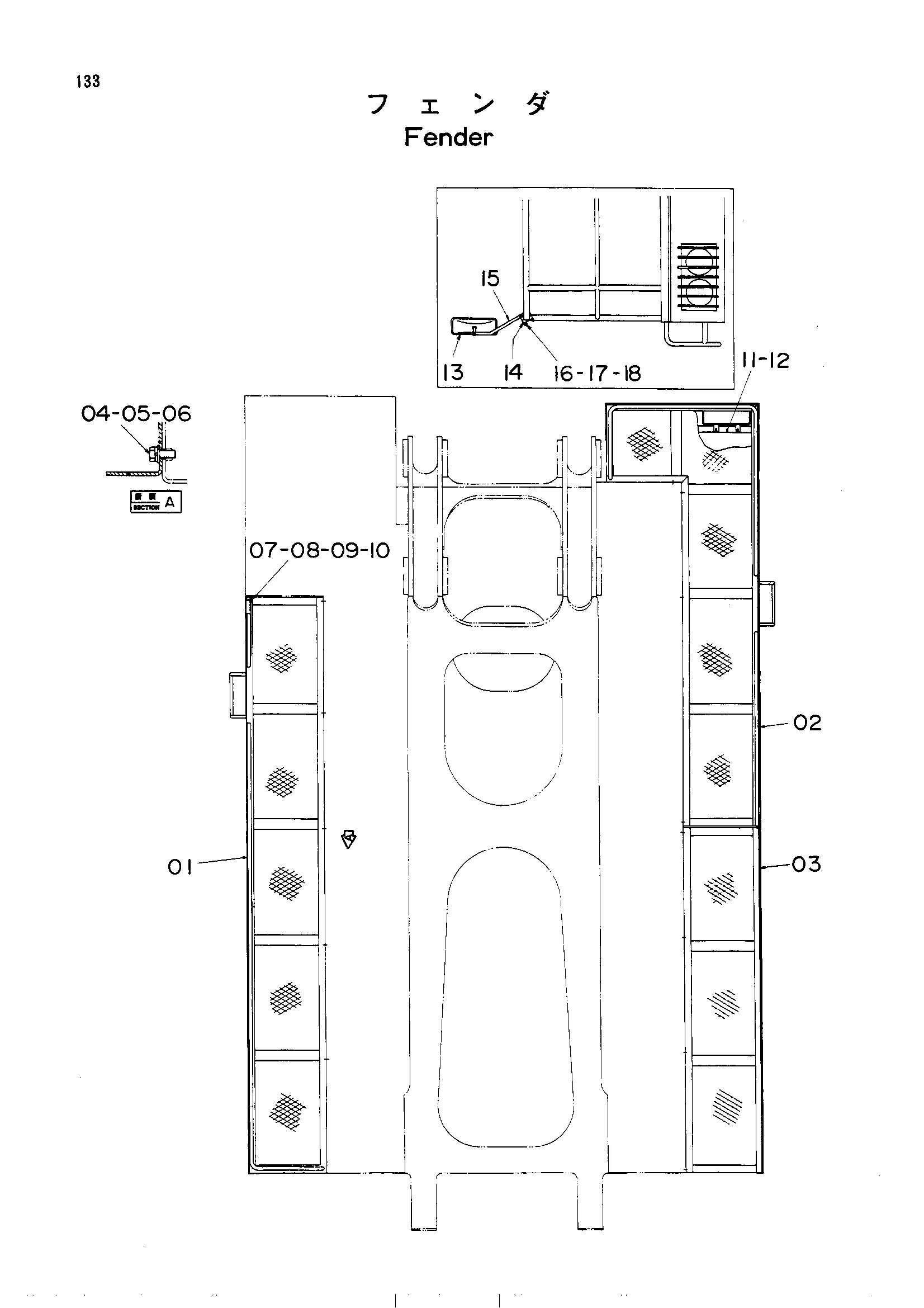

Заводская схема «Крыло» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 5000735 | Крыло | 1 |
| 02 | 5000736 | Крыло | 1 |
| 03 | 6003206 | Крыло | 1 |
| 04 | M111640 | Болт | 32 |
| 05 | A590916 | Пружинная шайба | 32 |
| 06 | 4057751 замена: 4114405 | Шайба | 32 |
| 06 | 4114405 | Шайба | 32 |
| 06 | A590116 замена: 4057751 | Шайба | 32 |
| 07 | M111232 | Болт | 1 |
| 08 | A590912 | Пружинная шайба | 2 |
| 09 | A590112 | Шайба | 2 |
| 10 | M501210 | Гайка | 1 |
| 11 | A590906 | Пружинная шайба | 1 |
| 12 | M430610 | Винт | 1 |
| 13 | 4093058 | Зеркало | 2 |
| 14 | 4115827 | Хомут | 2 |
| 15 | 8020456 | Стойка | 2 |
| 16 | M200863 | Болт | 8 |
| 17 | A590908 | Пружинная шайба | 8 |
| 18 | M500807 | Гайка | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
