Рукоять в сборе (4.0M) — HITACHI UH801

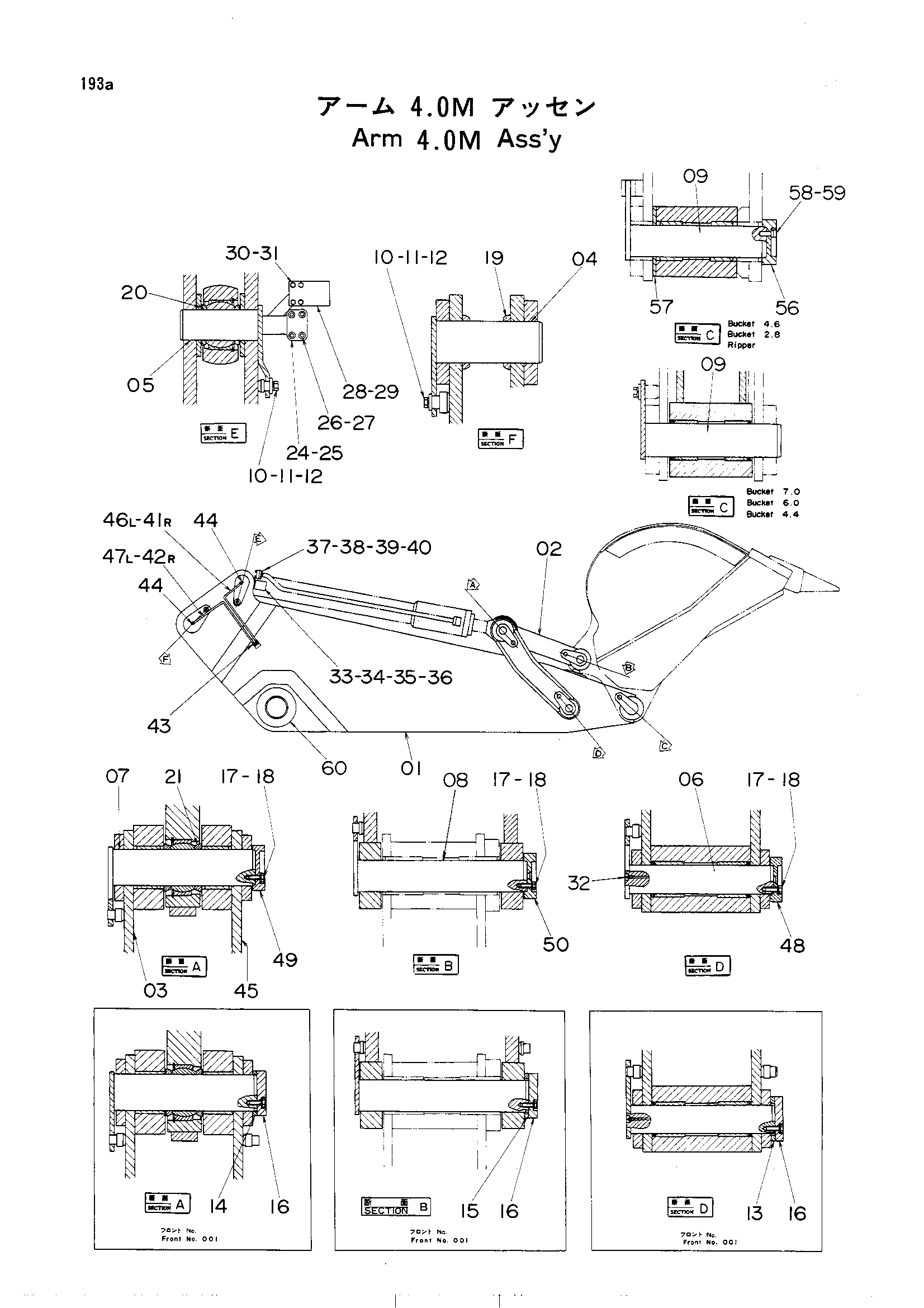

Заводская схема «Рукоять в сборе (4.0M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9032276	Рукоять 4.0M	1
02	9032277	Тяга в сборе	2
03	7008212	Тяга	2
04	7008213	Палец	2
05	7008214	Палец	2
06	7006641	Палец	2
07	7006640	Палец	2
08	7006643	Палец	2
09	7006638	Палец	2
09	7006638	Палец (ковш 4.4)	2
09	7006638	Палец (ковш 6.0)	2
09	7006638	Палец (ковш 7.0)	2
09	7013745	Палец	2
09	7013745	Палец (ковш 2.8)	2
09	7013745	Палец (ковш 4.6)	2
09	7013745	Палец (рыхлитель)	2
10	4040826	Шайба	4
11	A590920	Пружинная шайба	4
12	M112050	Болт	4
13	4040930	Шайба	2
14	4084011	Проставка	2
15	4040931	Шайба	2
16	4040929	Ограничитель	6
17	A590916	Пружинная шайба	18
18	M111650	Болт	18
19	4086085	Проставка	4
20	4041056	Шайба	4
21	4084010	Проставка	4
24	4091297	Крышка	2
25	4510169	Уплотнительное кольцо	2
26	A590916	Пружинная шайба	8
27	M351656	Болт	8
28	8016764	Блок	2
29	4508805	Уплотнительное кольцо	2
30	A590912	Пружинная шайба	8
31	M111280	Болт	8
32	J75481	Штуцер	2
33	4091297	Крышка	2
34	4510169	Уплотнительное кольцо	2
35	A590916	Пружинная шайба	8
36	M351656	Болт с внутренним шестигранником	8
37	4089702	Крышка	2
38	4508805	Уплотнительное кольцо	2
39	A590912	Пружинная шайба	8
40	M351250	Болт с внутренним шестигранником	8
41	4100032 замена: 4130169	Трубка (правый)	1
41	4100032 замена: 4130175	Трубка (правый)	1
41	4100032 замена: 4151978	Трубка (правый)	1
41	4151978	Трубка (правый)	1
42	4100033 замена: 4130169	Трубка (правый)	1
42	4100033 замена: 4130175	Трубка (правый)	1
42	4100033 замена: 4151979	Трубка (правый)	1
42	4151979	Трубка (правый)	1
43	4130169	Штуцер трубки	4
43	4507113	Ниппель	4
44	4130175	Штуцер трубки	4
44	4507112	Угловой штуцер	4
45	7008777	Тяга	2
46	4104705 замена: 4130169	Трубка (левый)	1
46	4104705 замена: 4130175	Трубка (левый)	1
46	4104705 замена: 4151980	Трубка (левый)	1
46	4151980	Трубка (левый)	1
47	4104706 замена: 4130169	Трубка (левый)	1
47	4104706 замена: 4130175	Трубка (левый)	1
47	4104706 замена: 4151981	Трубка (левый)	1
47	4151981	Трубка (левый)	1
48	3015951	Ограничитель	2
49	4115402	Ограничитель	2
50	4105888	Ограничитель	2
56	3015952	Ограничитель	2
56	3015952	Ограничитель (ковш2.8)	2
56	3015952	Ограничитель (ковш 4.6)	2
56	3015952	Ограничитель (рыхлитель)	2
57	4153594	Проставка	2
57	4153594	Проставка (ковш2.8)	2
57	4153594	Проставка (ковш 4.6)	2
57	4153594	Проставка (рыхлитель)	2
58	A590916	Пружинная шайба	6
58	A590916	Шайба пружина (ковш2.8)	6
58	A590916	Шайба пружина (ковш 4.6)	6
58	A590916	Шайба пружина (рыхлитель)	6
59	M111650	Болт	6
59	M111650	Болт (ковш2.8)	6
59	M111650	Болт (ковш 4.6)	6
59	M111650	Болт (рыхлитель)	6
60	4185492	Регулировочная шайба 2.3	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
