Трубопроводы системы смазки (стрела 11.5M)<экскаватор> — HITACHI UH801

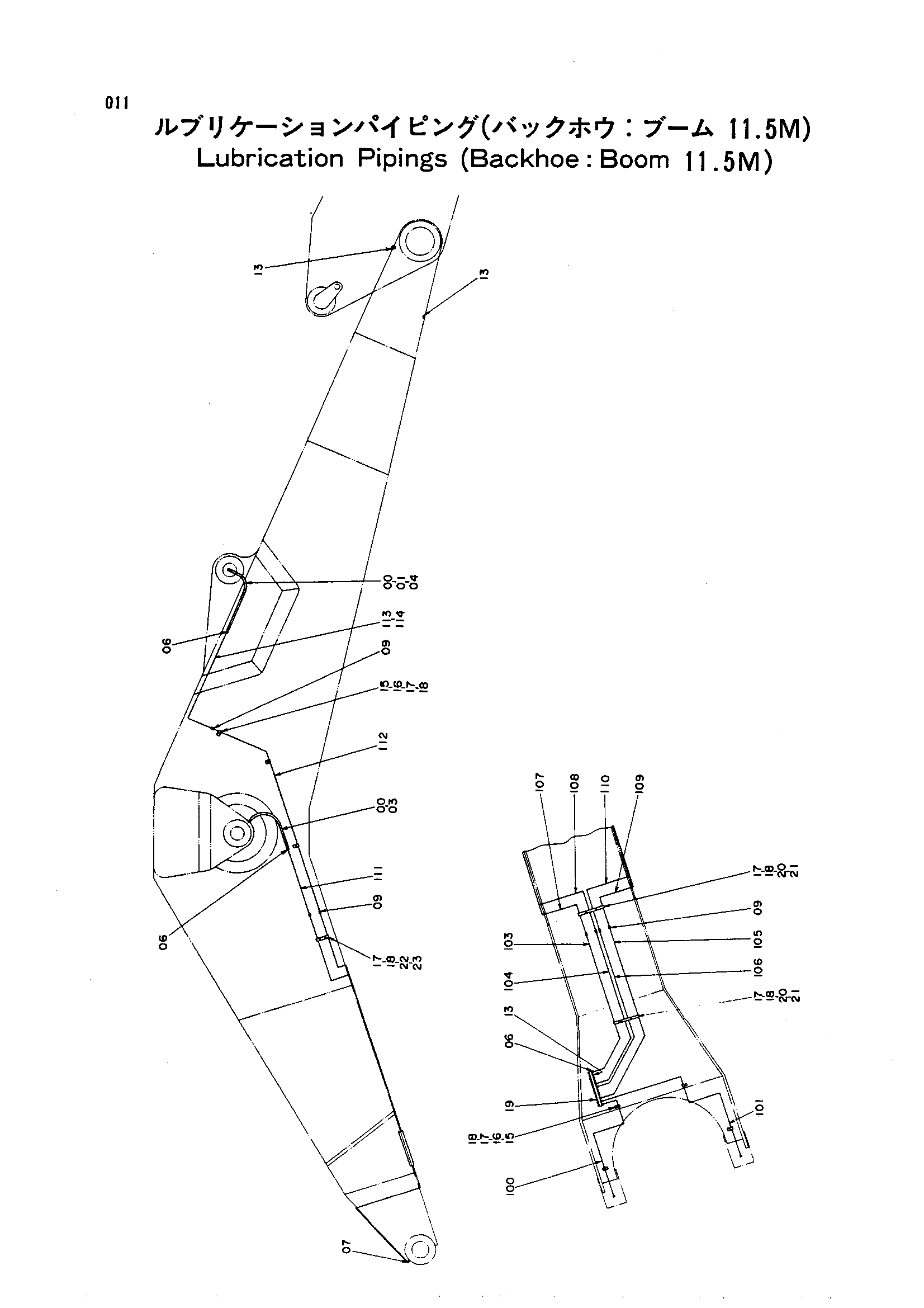

Заводская схема «Трубопроводы системы смазки (стрела 11.5M)<экскаватор>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4147585 | Адаптер | 6 |
| 01 | 4147586 | Угловой штуцер | 2 |
| 03 | 4147580 | Нейлоновый шланг | 2 |
| 04 | 4147581 | Нейлоновый шланг | 2 |
| 06 | 4122125 | Адаптер | 10 |
| 07 | 4147587 | Угловой штуцер | 2 |
| 09 | 4151901 | Адаптер | 10 |
| 13 | 94-2022 | Пробка | 18 |
| 15 | 4032160 | Хомут | 10 |
| 16 | 4032161 | Резиновая прокладка | 10 |
| 17 | M111228 | Болт | 18 |
| 18 | A590912 | Пружинная шайба | 18 |
| 19 | J75481 | Штуцер | 12 |
| 20 | 4100029 | Хомут | 2 |
| 21 | 4100031 | Резиновая прокладка | 2 |
| 22 | 4116126 | Хомут | 2 |
| 23 | 4116125 | Резиновая прокладка | 2 |
| 100 | 4153931 | Трубка | 1 |
| 101 | 4153932 | Трубка | 1 |
| 103 | 4153911 | Трубка | 1 |
| 104 | 4153915 | Трубка | 1 |
| 105 | 4153920 | Трубка | 1 |
| 106 | 4153916 | Трубка | 1 |
| 107 | 4153921 | Трубка | 1 |
| 108 | 4153925 | Трубка | 1 |
| 109 | 4153930 | Трубка | 1 |
| 110 | 4153926 | Трубка | 1 |
| 111 | 4153933 | Трубка | 2 |
| 112 | 4153937 | Трубка | 2 |
| 113 | 4153938 | Трубка(правый) | 1 |
| 114 | 4154783 | Трубка(левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
