Головка фонарь — HITACHI UH801

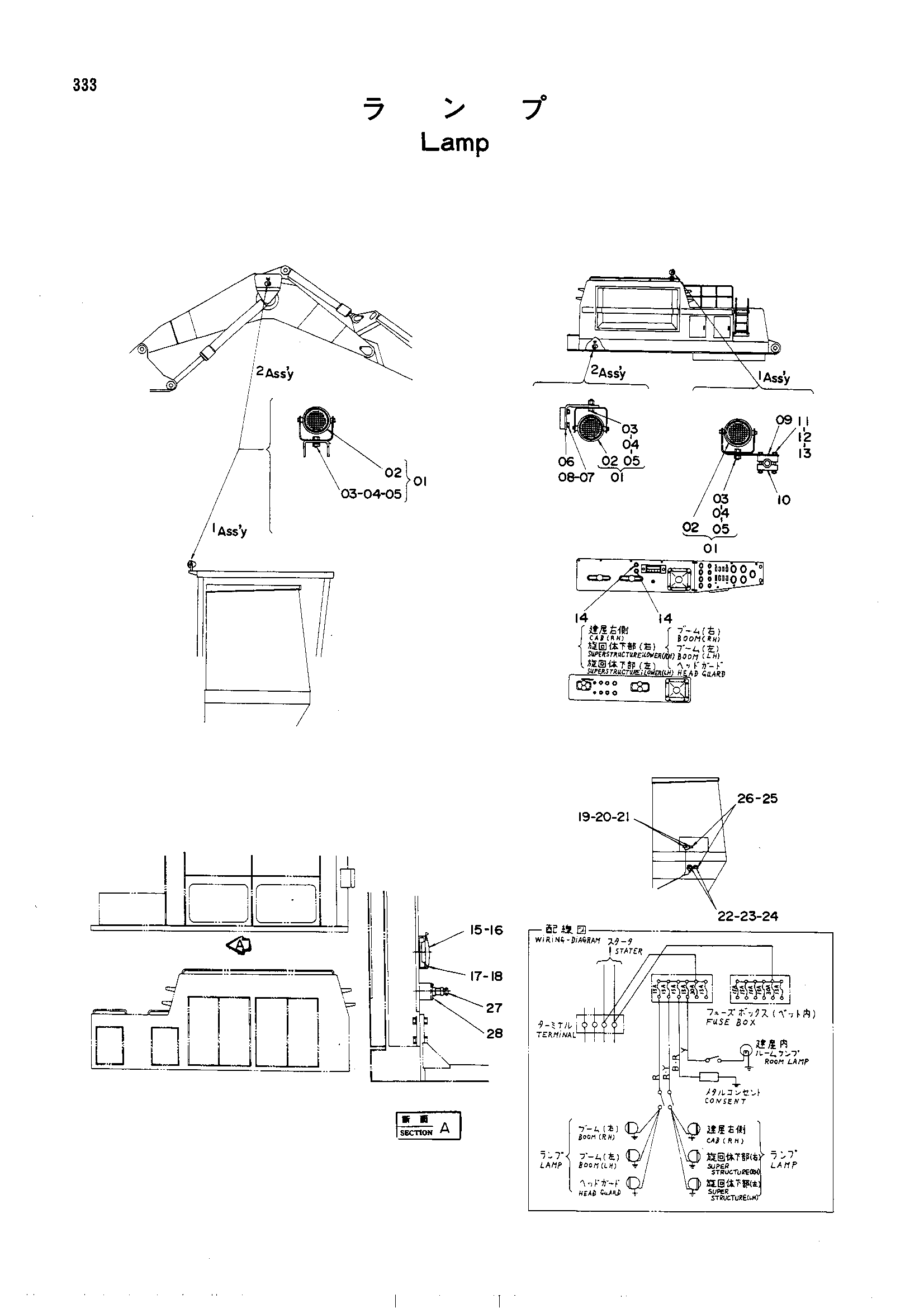

Заводская схема «Головка фонарь» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 214771 | Фонарь головка в сборе | 6 |
| 02 | 214770 | Фонарь | 1 |
| 03 | M101432 | Болт | 1 |
| 04 | A590914 | Пружинная шайба | 1 |
| 05 | M501411 | Гайка | 1 |
| 06 | 4148619 | Кронштейн | 2 |
| 07 | M111022 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | 4148618 | Кронштейн | 1 |
| 10 | 4115827 | Хомут | 1 |
| 11 | M200871 | Болт | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | M500807 | Гайка | 4 |
| 14 | 4016727 | Выключатель | 2 |
| 15 | 3009961 | Плафон кабины | 1 |
| 16 | 4112679 | Лампа | 1 |
| 17 | M470516 | Винт | 2 |
| 18 | A590905 | Пружинная шайба | 2 |
| 19 | 4073054 | Короб предохранитель в сборе | 2 |
| 20 | 4151824 | Предохранитель(50A) | 1 |
| 21 | 4508621 | Предохранитель(15A) | 5 |
| 22 | 3000399 | Короб предохранитель в сборе | 2 |
| 23 | 4508620 | Предохранитель(30A) | 1 |
| 24 | 4508621 | Предохранитель(15A) | 5 |
| 25 | A590906 | Пружинная шайба | 8 |
| 26 | M430513 | Винт | 8 |
| 27 | 939171 | Металлический | 1 |
| 28 | M470308 | Винт | 3 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
