Уровень гидроцилиндр <погрузчик> — HITACHI UH801

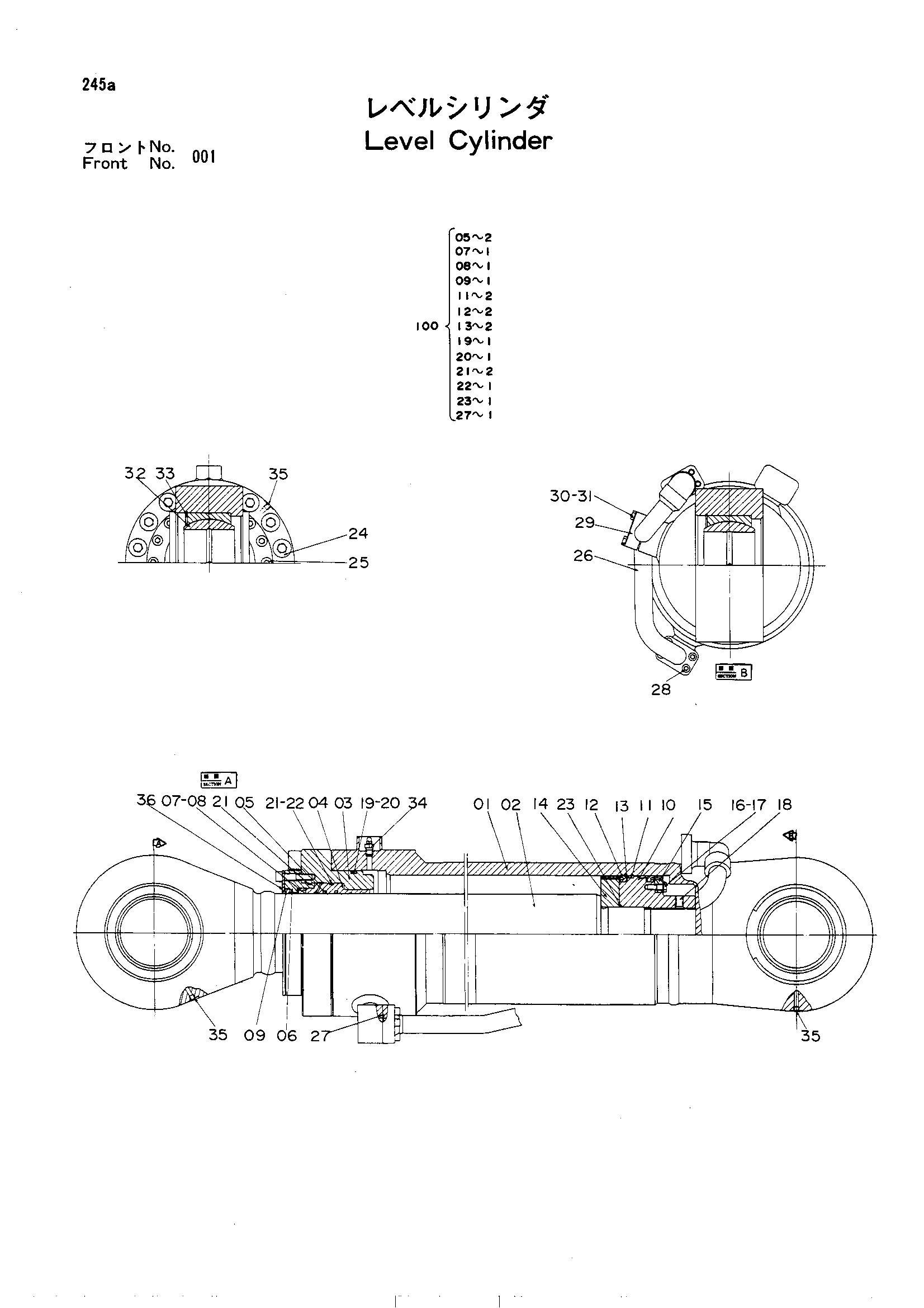

Заводская схема «Уровень гидроцилиндр <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009688 | Уровень гидроцилиндр. в сборе | 2 | |
| 01 | 3016125 замена: 3018120 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 3018121 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4034658 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4094931 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104454 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104455 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104456 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104457 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104458 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104496 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 4104497 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: 985098 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: A590912 | Гидроцилиндр | 1 |
| 01 | 3016125 замена: M341245 | Гидроцилиндр | 1 |
| 02 | 3016127 | Шток поршня | 1 |
| 03 | 3016120 | Головка гидроцилиндра | 1 |
| 04 | 3016124 | Втулка | 1 |
| 05 | 4094918 | Кольцо | 2 |
| 06 | 4094920 | Держатель | 1 |
| 07 | 4094913 | U-образная манжета | 1 |
| 08 | 4094893 | Опорное кольцо | 1 |
| 09 | 4094916 | Грязесъёмное кольцо | 1 |
| 10 | 3016122 | Поршень | 1 |
| 11 | 4094919 | Поршневое кольцо | 2 |
| 12 | 4094921 | U-образная манжета | 2 |
| 13 | 4094889 | Хеал | 2 |
| 14 | 4094923 | Держатель | 1 |
| 15 | 4094924 | Держатель | 1 |
| 16 | M211240 | Болт | 12 |
| 17 | 4094922 | Стопорная шайба | 6 |
| 18 | 4094927 | Установочный винт | 1 |
| 19 | 4094929 | Уплотнительное кольцо | 1 |
| 20 | 4094926 | Опорное кольцо | 1 |
| 21 | 4094933 | Уплотнительное кольцо | 2 |
| 22 | 4094928 | Опорное кольцо | 1 |
| 23 | 4094930 | Уплотнительное кольцо | 1 |
| 24 | 4105423 | Болт с внутренним шестигранником | 16 |
| 25 | 4094932 | Болт с внутренним шестигранником | 16 |
| 26 | 3016126 | Трубка | 1 |
| 27 | 4034658 | Уплотнительное кольцо | 1 |
| 28 | M341245 | Болт с внутренним шестигранником | 4 |
| 29 | 4094944 | Хомут трубки | 1 |
| 30 | M211250 | Болт | 2 |
| 31 | 4094945 | Стопорная шайба | 1 |
| 32 | 4094940 | Подшипник. спхерикал | 2 |
| 33 | 4094941 | Стопорное кольцо | 2 |
| 34 | 4059391 | Блеедер | 1 |
| 35 | 94-2011 | Пробка | 3 |
| 36 | 4105426 | Фиксатор | 2 |
| 100 | 4092587 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
