Рукоять в сборе (7.0M) — HITACHI UH801

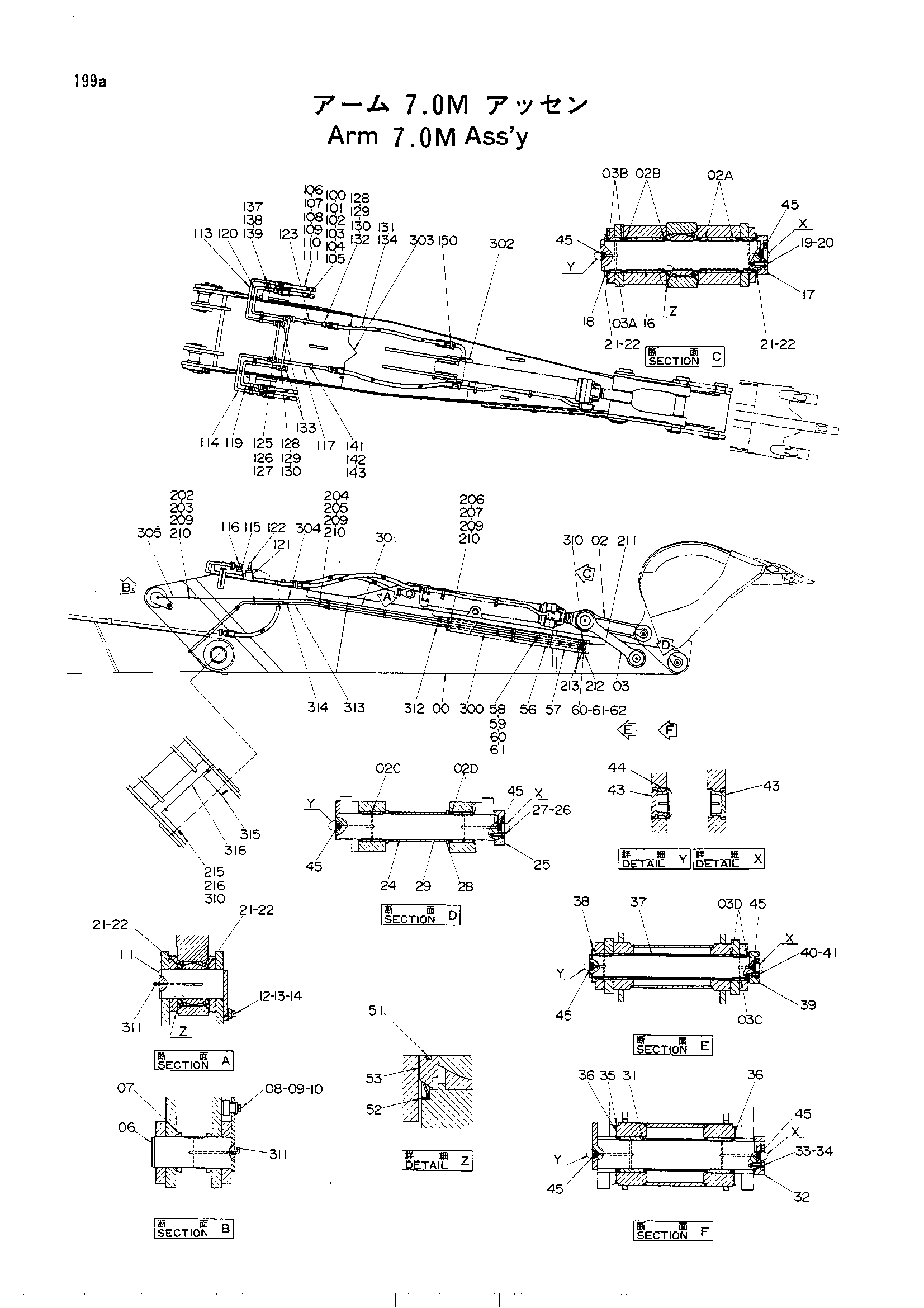

Заводская схема «Рукоять в сборе (7.0M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	9067043	Рукоять 7.0M	1
02	9046501	Тяга A	2
02A	4136524	Втулка	2
02B	4129736	Пылезащитное уплотнение	2
02C	4098101	Втулка	1
02D	4112238	Пылезащитное уплотнение	2
03	9046498	Тяга B	2
03A	4136524	Втулка	1
03B	4129736	Пылезащитное уплотнение	2
03C	4129729	Втулка	1
03D	4112237	Пылезащитное уплотнение	2
06	7008213	Палец	2
07	4086085	Проставка	4
08	4040826	Шайба	2
09	A590920	Пружинная шайба	2
10	M112050	Болт	2
11	9716622	Палец	1
12	4122729	Пластина	1
13	A590920	Пружинная шайба	2
14	M112045	Болт	2
16	3024772	Палец	1
17	4136627	Ограничитель	1
18	4136625	Проставка	1
19	A590920	Пружинная шайба	4
20	M112050	Болт	4
21	4188543	Регулировочная шайба	8
22	4188544	Регулировочная шайба	10
23	4185492	Регулировочная шайба	2
24	9716621	Палец	1
25	3015952	Ограничитель	1
26	M111645	Болт	3
27	A590916	Пружинная шайба	3
28	4040932	Шайба	2
29	4136622	Трубка	1
31	9716625	Палец	1
32	4136627	Ограничитель	1
33	A590920	Пружинная шайба	4
34	M112050	Болт	4
35	4136522	Уплотнительное кольцо	2
36	4165444	Регулировочная шайба	3
37	3024773	Палец	1
38	4040930	Шайба	1
39	3015951	Ограничитель	1
40	A590916	Пружинная шайба	3
41	M111645	Болт	3
43	4105912	Колпачок	8
44	4130686	Втулка	4
45	J75481	Штуцер	8
51	4188100	Пылезащитное уплотнение	4
52	4188101	Пылезащитное уплотнение	4
53	4188155	Шайба	4
56	9726749	Крышка	1
57	8035948	Крышка	1
58	4188610	Проставка	5
59	M111260	Болт	5
60	A590912	Пружинная шайба	7
61	A590112	Шайба	7
62	M111220	Болт	2
100	4099982	Шланг	2
101	4510169	Уплотнительное кольцо	4
102	4075854	Разъёмный фланец	8
103	M351656	Болт	16
104	A590916	Пружинная шайба	16
105	4180366	Защита шланга	2
106	4031902	Шланг	2
107	4508805	Уплотнительное кольцо	4
108	4075853	Разъёмный фланец	8
109	M351250	Болт	16
110	A590912	Пружинная шайба	16
111	4187341	Защита шланга	2
113	8035465	Трубка	1
114	8035466	Трубка	1
115	3035385	Блок	2
116	8035463	Трубка	1
117	9725219	Трубка	1
119	8035467	Трубка	1
120	8035468	Трубка	1
121	3035386	Блок	2
122	8035464	Трубка	1
123	9725218	Трубка	1
125	4508805	Уплотнительное кольцо	4
126	M351250	Болт	16
127	A590912	Пружинная шайба	16
128	4510169	Уплотнительное кольцо	12
129	M351656	Болт с внутренним шестигранником	44
130	A590916	Пружинная шайба	48
131	4086356	Шланг	2
132	4075854	Разъёмный фланец	8
133	4091297	Крышка	2
134	4188997	Защита шланга	2
137	4084955	Хомут трубки	4
138	442687	Стопорная пластина	4
139	M111280	Болт	8
141	4058368	Хомут трубки	2
142	X4848	Шайба	2
143	M111256	Болт	4
150	M341656	Болт с внутренним шестигранником	4
202	4032160	Хомут	8
203	4032161	Резиновая прокладка	8
204	4032158	Хомут	3
205	4032159	Резиновая прокладка	3
206	4116126	Хомут	2
207	4116125	Резиновая прокладка	2
209	M111228	Болт	15
210	A590912	Пружинная шайба	15
211	J75481	Штуцер	5
212	94-2010	Пробка	1
213	94-2011	Пробка	1
215	94-1701	Адаптер	2
216	94-0615	Угловой штуцер	2
300	4188456	Трубка	5
301	4188458	Трубка	4
302	4188453	Трубка	1
303	4188455	Трубка	1
304	4188457	Трубка	1
305	4188454	Трубка	2
310	4130169	Штуцер трубки	7
311	4130175	Штуцер трубки	3
312	4130192	Штуцер трубки	13
313	4190725	Трубка	1
314	4190728	Трубка	1
315	4190726	Трубка	1
316	4190727	Трубка	1
