Электрооборудование — HITACHI UH801

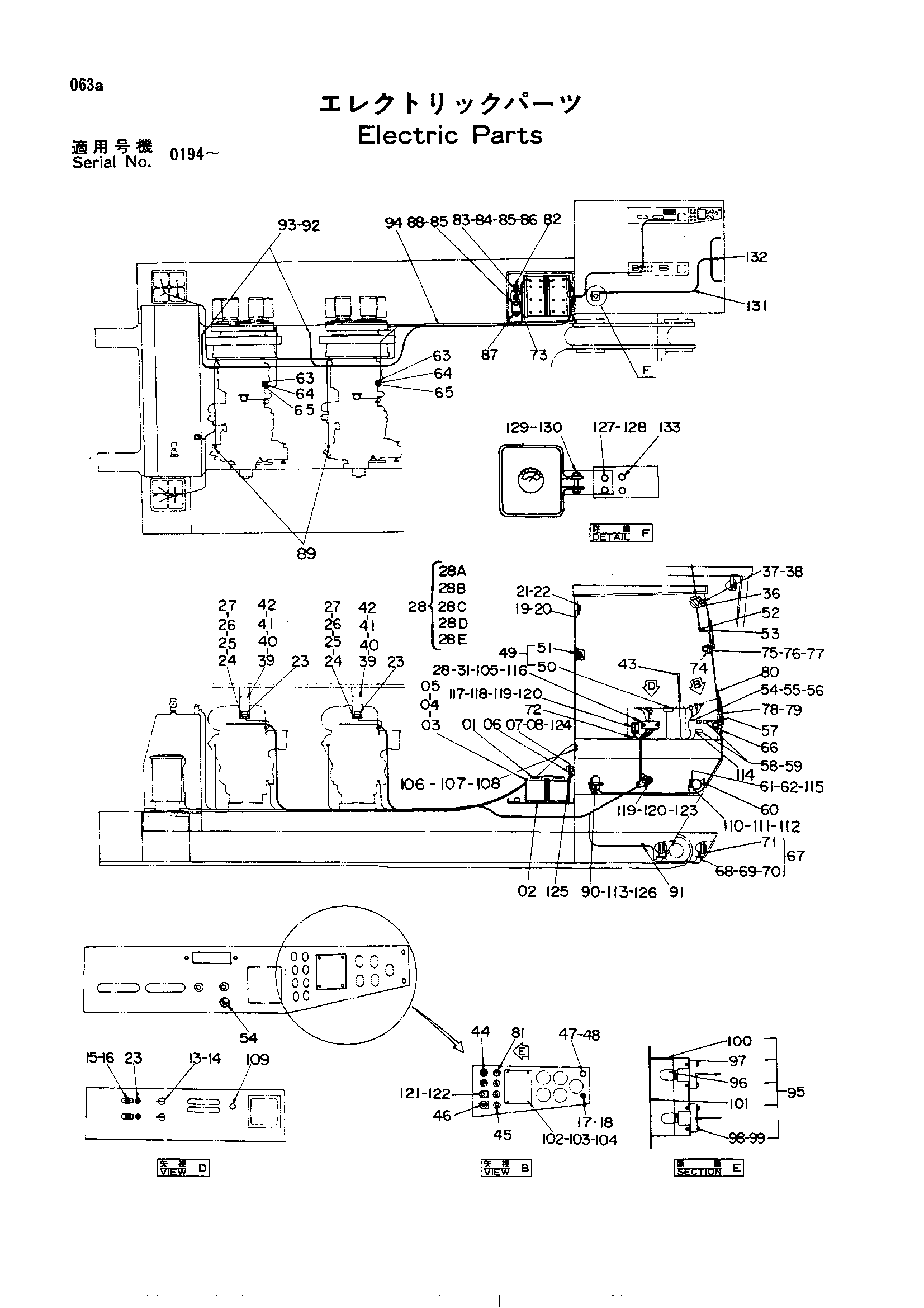

Заводская схема «Электрооборудование» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4195615	Аккумулятор	2
02	4509030	Воод	2
03	4060592	Держатель	4
04	4060593	Болт	8
05	A590106	Шайба	8
06	4031771	Реле аккумулятор	1
07	J900825	Болт	2
08	A590908	Пружинная шайба	2
13	4038458	Замок зажигания	2
14	4507942	Шпонка	1
15	921037	Выключатель	2
16	4096341	Информационная табличка	2
17	D910776	Фонарь пилотный в сборе	1
18	4037223	Лампа	1
19	3009961	Фонарь кабина в сборе	1
20	4112679	Лампа	1
21	M470516	Винт	2
22	A590905	Пружинная шайба	2
23	4086690	Комплект	2
24	M200618	Болт	4
25	A590106	Шайба	4
26	A590906	Пружинная шайба	4
27	M500605	Гайка	4
28	4194879	Короб предохранитель в сборе	1
28A	4195597	Предохранитель(30A)	1
28B	4195595	Предохранитель(15A)	2
28C	4195593	Предохранитель(5A)	4
28D	4195594	Предохранитель(10A)	7
28E	4195596	Предохранитель(20A)	1
31	A590906	Пружинная шайба	2
36	4087457	Вентилятор	1
37	A590905	Пружинная шайба	2
38	M430520	Винт	2
39	M200820	Болт	4
40	A590108	Шайба	4
41	A590908	Пружинная шайба	4
42	M500807	Гайка	4
43	4135178	Рукоятка	2
44	4016727	Выключатель лигхтинг	2
45	4087461	Выключатель вентилятор	1
46	4087455	Выключатель	1
47	4111786	Фонарь дасх в сборе	1
48	4037222	Лампа	1
49	4054017	Радио в сборе	1
50	4043976	Радио	1
51	4505037	Динамик	1
52	4123177	Шток	1
53	4102096	Питатель	1
54	4115360	Лигхтер	1
55	M430308	Винт	2
56	A590903	Пружинная шайба	2
57	4038459	Реле	2
58	M430510	Винт	7
59	A590905	Пружинная шайба	7
60	4087456	Звуковой сигнал	1
60	4147588	Звуковой сигнал	1
60	4147588	Звуковой сигнал (экскаватор для рабочий сосуд)	1
61	M200818	Болт	4
61	M200830	Болт	4
61	M200830	Болт (экскаватор для рабочий сосуд)	4
62	A590908	Пружинная шайба	4
63	4035547	Втулка	2
64	J728281	Переходник	2
65	4099039	Выключатель давление	4
66	4090136	Форсунка	2
67	214771	Фонарь головка в сборе	6
68	M101432	Болт	1
69	A590914	Пружинная шайба	1
70	M501411	Гайка	1
71	214770	Фонарь	1
72	4087462	Резиновая втулка	4
73	998720	Резиновая втулка	1
74	4151076	Мотор стеклоочистителя	3
75	M430513	Винт	6
76	A590905	Пружинная шайба	6
77	A590105	Шайба	6
78	4101832	Рычаг стеклоочистителя	3
79	4050479	Гайка	3
80	4101833	Щётка стеклоочистителя	3
81	4087005	Выключатель	3
82	4086691	Реле стартер	2
83	M200625	Болт	4
84	A590106	Шайба	4
85	A590906	Пружинная шайба	8
86	M500605	Гайка	4
87	4086848	Реле защитный	2
88	M430610	Винт	4
89	4093771	Трос	2
90	4125805	Бак воды	1
91	445100	Резиновая втулка	2
92	M501008	Гайка	2
93	A590110	Шайба	2
95	9027235	Фонарь в сборе	1
96	4087459	Лампа	8
97	4087460	Разъём	8
98	M430316	Винт	16
99	A590903	Пружинная шайба	16
100	7007040	Корпус	1
101	3014441	Пластина	1
102	M430516	Винт	4
103	A590905	Пружинная шайба	4
104	M500504	Гайка	4
105	M430616	Винт	2
106	4150752	Фонарь кабина в сборе	1
107	4150898	Лампа	1
108	4150897	Винт	2
109	4174329	Выключатель	1
110	3028256	Кронштейн	1
110	3028256	Кронштейн (экскаватор для рабочий сосуд)	1
111	M111022	Болт	2
111	M111022	Болт (экскаватор для рабочий сосуд)	2
112	A590910	Пружинная шайба	2
112	A590910	Шайба пружина (экскаватор для рабочий сосуд)	2
113	4154046	Бак шайба (20L)	1
113	4154046	Бак шайба (20L) (экскаватор для рабочий весс	1
114	4505392	Реле звуковой сигнал	1
114	4505392	Реле звуковой сигнал (экскаватор для рабочий сосуд)	1
115	M500807	Гайка	4
115	M500807	Гайка (экскаватор для рабочий сосуд)	4
116	A590106	Шайба	2
117	4171591	Гидромолот	2
118	M430408	Винт	4
119	A590904	Пружинная шайба	8
120	A590104	Шайба	8
121	4162783	Выключатель пусхбут.	1
122	4164181	Информационная табличка	1
123	M430416	Винт	4
124	A590108	Шайба	2
125	J900814	Болт	2
126	8022543	Кронштейн	1
127	M111020	Болт	2
128	A590910	Пружинная шайба	2
129	J900650	Болт	1
130	M500605	Гайка	1
131	4201515	Шланг	1
132	4201516	Соединение T	1
133	494465	Колпачок	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
