Стояночный тормоз — HITACHI UH801

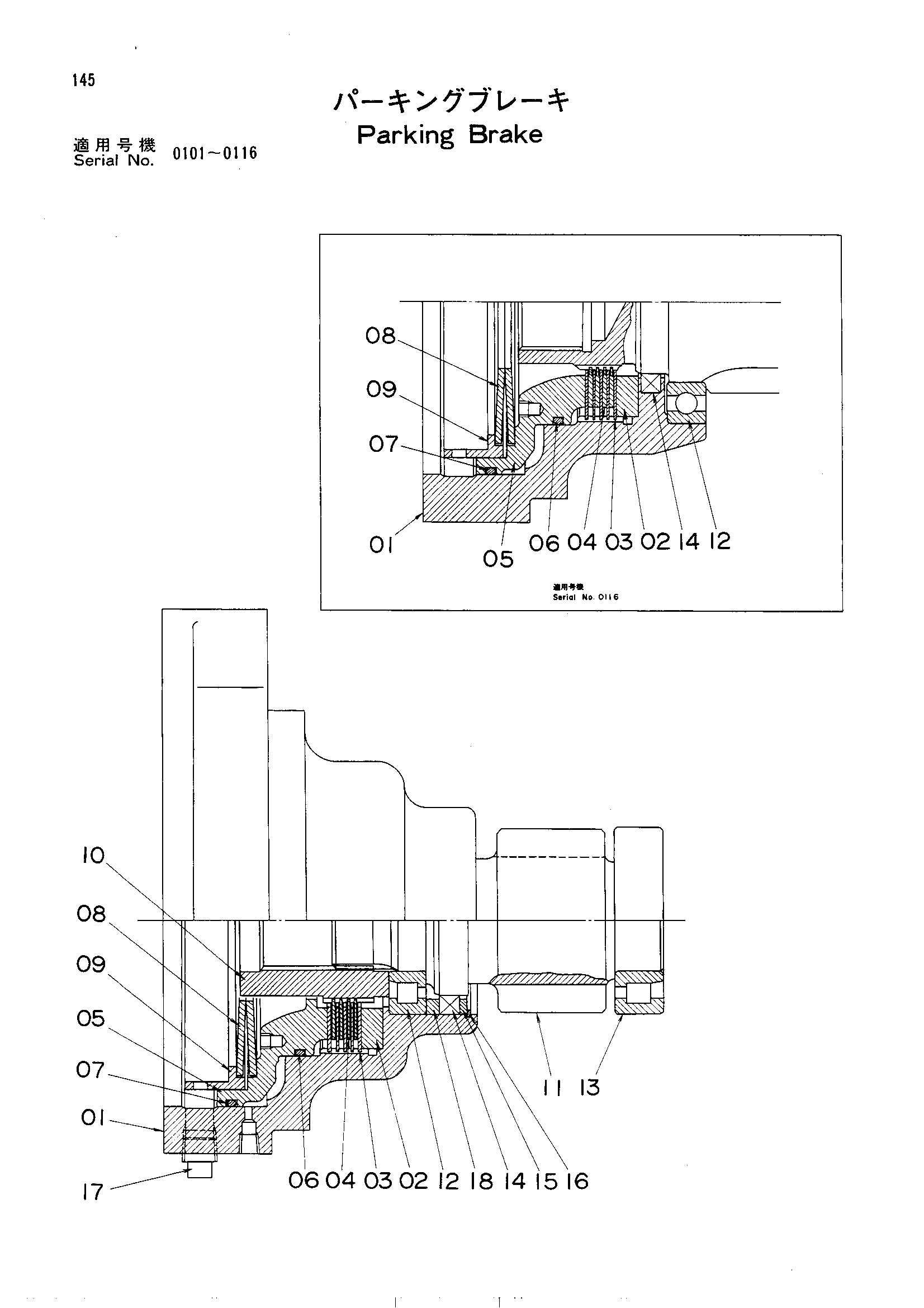

Заводская схема «Стояночный тормоз» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9025460 замена: 9043683 | Стояночный тормоз в сборе | 4 | |
| 9043683 | Стояночный тормоз в сборе | 4 | |
| 01 | 1002318 замена: 1004540 | Корпус | 1 |
| 01 | 1002318 замена: 991733 | Корпус | 1 |
| 01 | 1004540 | Корпус | 1 |
| 01 | 1005667 | Корпус | 1 |
| 02 | 4070838 | Проставка | 1 |
| 02 | 4122034 | Проставка | 1 |
| 03 | 3011123 | Пластина | 5 |
| 04 | 3011122 | Пластина фрикционный | 4 |
| 04 | 3020873 | Пластина фрикционный | 4 |
| 05 | 3010830 | Поршень | 1 |
| 05 | 3021760 | Поршень | 1 |
| 06 | A810165 | Уплотнительное кольцо | 1 |
| 07 | A810230 | Уплотнительное кольцо | 1 |
| 08 | 4070855 | Пружина | 1 |
| 09 | 4070840 | Проставка | 1 |
| 10 | 3010833 | Муфта | 1 |
| 11 | 2009509 | Ведущая шестерня 1 | 1 |
| 11 | 2015495 | Ведущая шестерня 1 | 1 |
| 12 | 4070857 | Подшипник. каток | 1 |
| 12 | 4117428 | Брг.балл | 1 |
| 13 | 4082911 | Брг.роллер | 1 |
| 14 | 4070856 замена: 4072402 | Масляное уплотнение | 1 |
| 14 | 4072402 | Масляное уплотнение | 1 |
| 15 | 4070839 | Пластина | 1 |
| 16 | 4070858 | Стопорное кольцо | 1 |
| 16 | 991733 | Стопорное кольцо | 1 |
| 17 | 94-2024 | Пробка | 1 |
| 18 | 4081744 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
