Гидроцилиндр ковша (рукоять 4.0M)<для дредгер> — HITACHI UH801

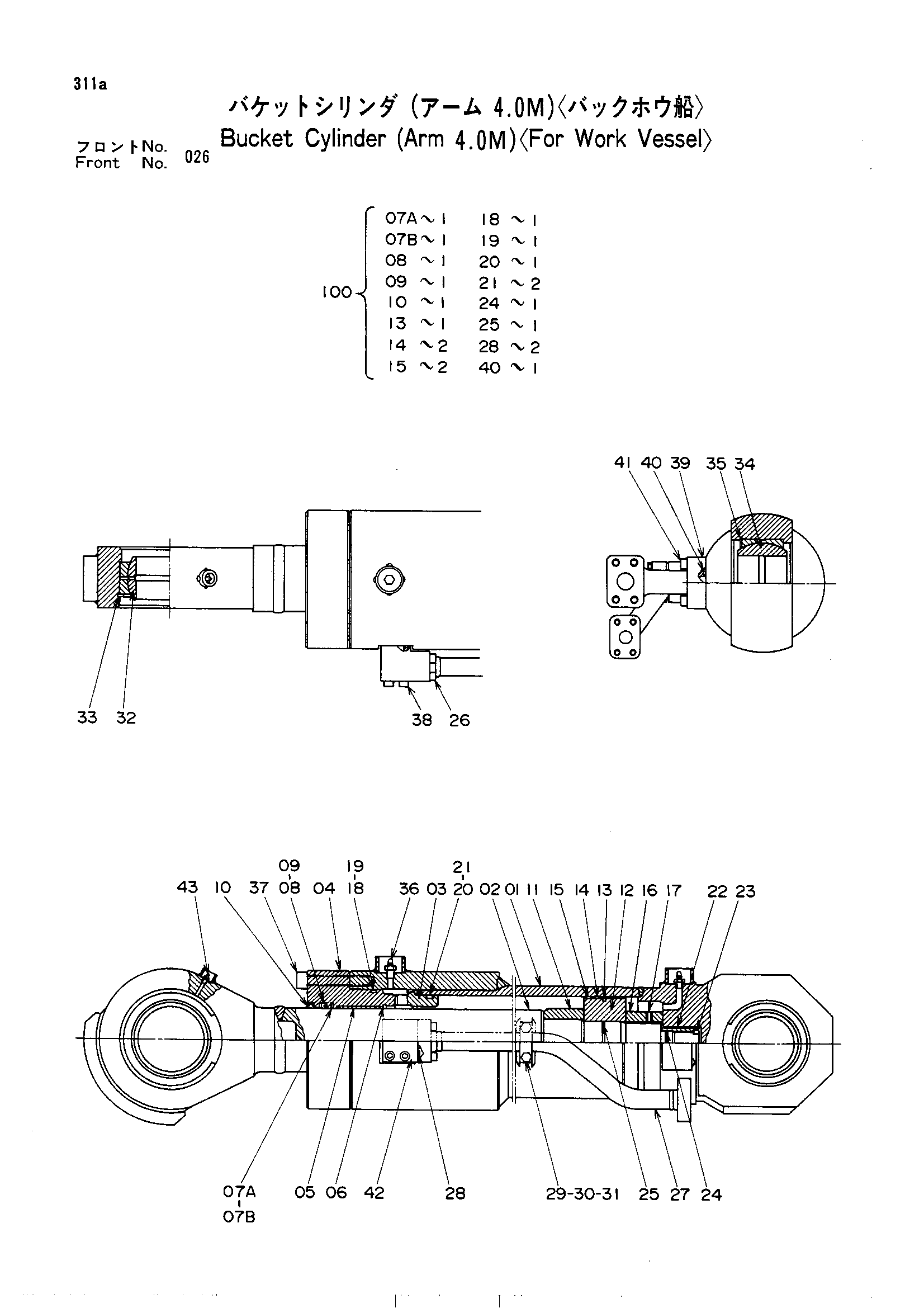

Заводская схема «Гидроцилиндр ковша (рукоять 4.0M)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199941 | Ковш гидроцилиндр. в сборе (левый) | 1 | |
| 4199942 | Ковш гидроцилиндр. в сборе (правый) | 1 | |
| 01 | 3028868 | Гидроцилиндр | 1 |
| 02 | 4199811 | Шток ковш | 1 |
| 03 | 4201547 | Проставка | 1 |
| 04 | 4201546 | Головка гидроцилиндра | 1 |
| 05 | 4039622 | Втулка | 2 |
| 06 | 0191415 | Стопорное кольцо | 1 |
| 07A | 4123533 | Уплотнение | 1 |
| 07B | 4123512 | Уплотнительное кольцо | 1 |
| 08 | 4094949 | U-образная манжета | 1 |
| 09 | 4094962 | Опорное кольцо | 1 |
| 10 | 0242506 | Грязесъёмное кольцо | 1 |
| 11 | 4094953 | Кольцо амортизатор | 1 |
| 12 | 4199813 | Поршень | 1 |
| 13 | 0257010 | Кольцо уплотнение в сборе | 1 |
| 14 | 4199816 | Кольцо | 2 |
| 15 | 4199817 | Кольцо | 2 |
| 16 | 4199818 | Гайка | 1 |
| 17 | 4199819 | Установочный винт | 1 |
| 18 | 4123531 | Уплотнительное кольцо | 1 |
| 19 | 4094957 | Опорное кольцо | 1 |
| 20 | 4123538 | Уплотнительное кольцо | 1 |
| 21 | 4045615 | Опорное кольцо | 2 |
| 22 | 4094946 | Кольцо амортизатор | 1 |
| 23 | 4094943 | Установочный винт | 1 |
| 24 | 4123519 | Уплотнительное кольцо | 1 |
| 25 | 4141074 | Уплотнительное кольцо | 1 |
| 26 | M341245 | Болт с внутренним шестигранником | 4 |
| 27 | 3022041 | Трубка (левый) | 1 |
| 27 | 3022042 | Трубка (правый) | 1 |
| 28 | 4123510 | Уплотнительное кольцо | 2 |
| 29 | 4123511 | Держатель | 2 |
| 30 | M121250 | Болт | 4 |
| 31 | 4094945 | Стопорная шайба | 2 |
| 32 | 4094911 | Подшипник. спх.рол. | 1 |
| 33 | 4094912 | Стопорное кольцо | 1 |
| 34 | 4045614 | Подшипник. спх.рол. | 1 |
| 35 | 4045607 | Стопорное кольцо | 1 |
| 36 | 4059391 | Воздушный клапан | 2 |
| 37 | 4203608 | Болт с внутренним шестигранником | 12 |
| 38 | 4104496 | Болт с внутренним шестигранником | 4 |
| 39 | 4141075 | Соединение | 1 |
| 40 | 4123444 | Уплотнительное кольцо | 1 |
| 41 | 4104495 | Болт с внутренним шестигранником | 4 |
| 42 | 4123520 | Соединение | 1 |
| 43 | J75481 | Штуцер | 1 |
| 100 | 4205297 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
