Стрела в сборе (11.5M) — HITACHI UH801

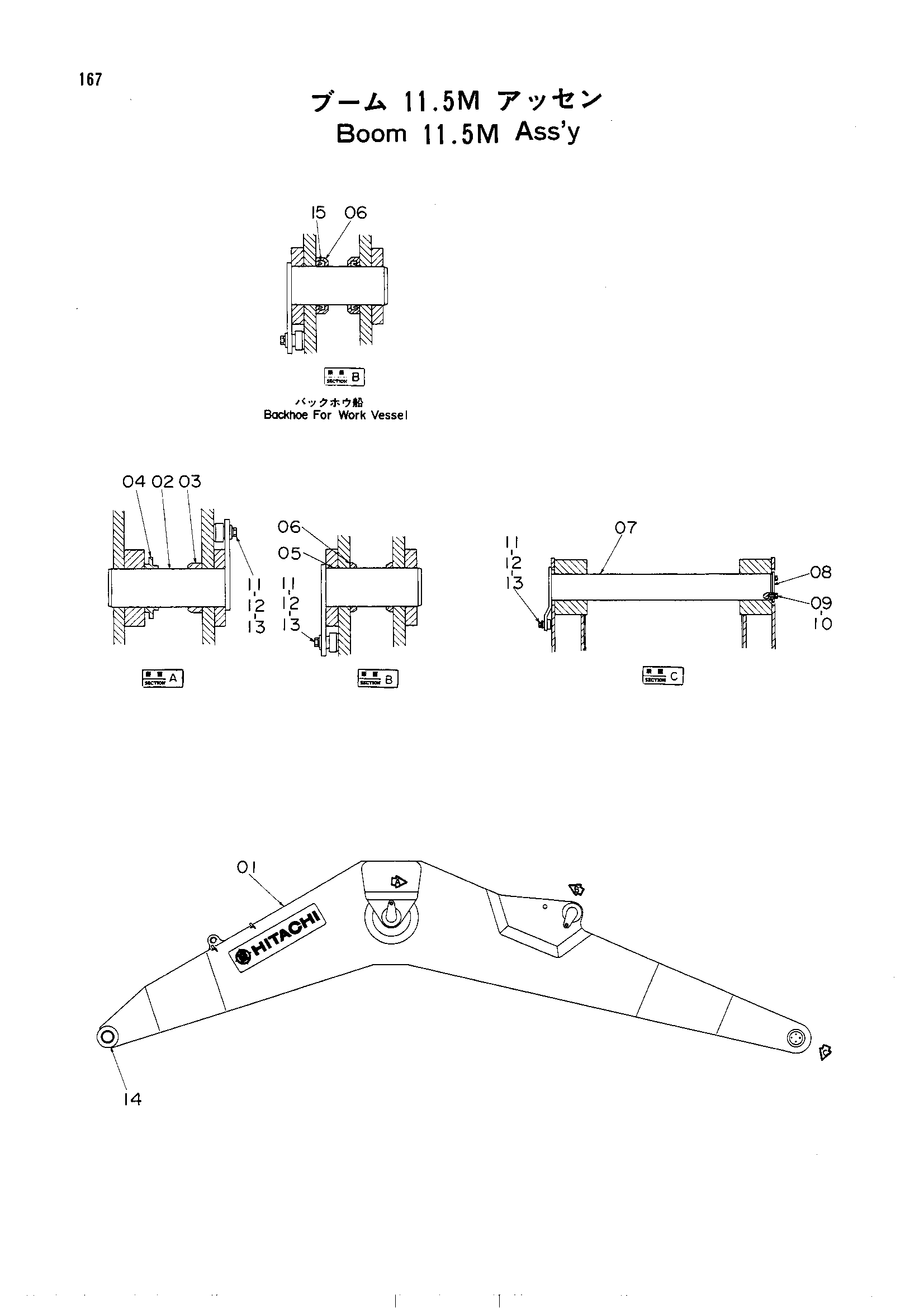

Заводская схема «Стрела в сборе (11.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 9050998 | BOOM 11.5M | 1 |
| 02 | 8013281 | Палец | 2 |
| 03 | 4084012 | Проставка | 2 |
| 04 | 4084007 | Проставка | 2 |
| 05 | 7008213 | Палец | 2 |
| 06 | 4086085 | Проставка | 4 |
| 06 | 4152603 | Шайба | 4 |
| 06 | 4152603 | Шайба (экскаватор для рабочий сосуд) | 4 |
| 07 | 7008309 | Палец | 1 |
| 08 | 4099665 | Пластина | 1 |
| 09 | M112050 | Болт | 4 |
| 10 | A590920 | Пружинная шайба | 4 |
| 11 | 4040826 | Шайба | 5 |
| 12 | A590920 | Пружинная шайба | 5 |
| 13 | M112050 | Болт | 5 |
| 14 | 4185491 | Регулировочная шайба 2.3 | 4 |
| 15 | 4152604 | Пылезащитное уплотнение | 4 |
| 15 | 4152604 | Уплотнение пыль (экскаватор для рабочий сосуд) | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
