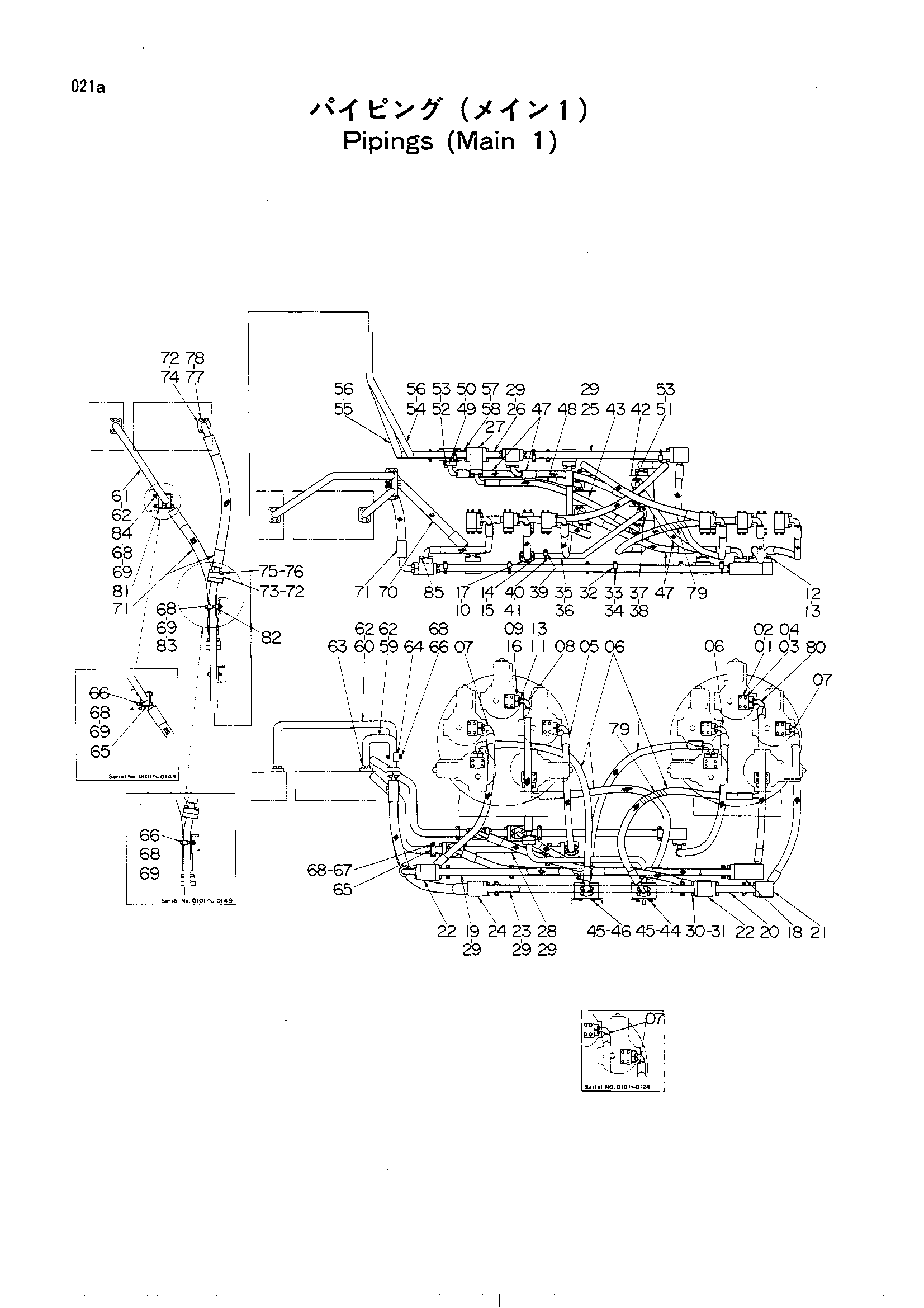

Основные гидролинии (1) — HITACHI UH801

Заводская схема «Основные гидролинии (1)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	9027643 замена: 9039649	Обратный клапан в сборе	10
01	9039649	Обратный клапан в сборе	10
02	A811035	Уплотнительное кольцо	10
03	M211203	Болт	40
04	A590912	Пружинная шайба	40
05	4091187	Шланг	1
06	4089685	Шланг	5
07	4089684	Шланг	2
07	4089684	Шланг	3
08	4089681	Шланг	1
09	966993	Уплотнительное кольцо	19
10	4508805	Уплотнительное кольцо	1
11	M341040	Болт	56
12	M351040	Болт	20
13	A590910	Пружинная шайба	76
14	M351245	Болт	4
15	A590912	Пружинная шайба	4
16	4075852	Разъёмный фланец	38
17	4075853	Разъёмный фланец	2
18	2010431	Блок	1
19	9709077	Трубка	1
20	9709076	Трубка	1
21	3014891	Блок	4
22	2010433	Блок	4
23	8014240	Трубка	1
24	2010456	Блок	1
25	9709075	Трубка	1
26	9709078	Трубка	1
27	2010432	Блок	1
28	9709079	Трубка	1
29	4508805	Уплотнительное кольцо	14
30	M351245	Болт	56
31	A590912	Пружинная шайба	56
32	4058347	Хомут трубки	11
33	M111271	Болт	22
34	A590912	Пружинная шайба	22
35	8014241	Трубка	1
36	A811040	Уплотнительное кольцо	1
37	M341040	Болт	4
38	A590910	Пружинная шайба	4
39	4058345	Хомут трубки	1
40	M111263	Болт	2
41	A590912	Пружинная шайба	2
42	9026061	Комбинированный клапан (1)	1
43	9026062	Комбинированный клапан (2)	1
44	M211232	Болт	4
45	A590912	Пружинная шайба	8
46	M211228	Болт	4
47	4089683	Шланг	4
48	4089684	Шланг	1
49	966993	Уплотнительное кольцо	10
50	4075852	Разъёмный фланец	20
51	M341040	Болт	20
52	M351040	Болт	20
53	A590910	Пружинная шайба	40
54	7007035	Трубка	1
55	8013772	Трубка	1
56	4508805	Уплотнительное кольцо	2
57	M351245	Болт	8
58	A590912	Пружинная шайба	8
59	8014238	Трубка	1
60	8014239	Трубка	1
61	8014236	Трубка	1
62	4508805	Уплотнительное кольцо	3
63	M341445	Болт	12
64	4058334	Хомут трубки	1
65	4058347	Хомут трубки	5
66	M111280	Болт	4
67	M111271	Болт	4
68	A590912	Пружинная шайба	12
69	M501210	Гайка	6
70	4089680	Шланг	1
71	4089682	Шланг	3
72	4508805	Уплотнительное кольцо	8
73	4075853	Разъёмный фланец	14
74	4089703	Разъёмный фланец	2
75	M351245	Болт с внутренним шестигранником	24
76	A590912	Пружинная шайба	28
77	M341450	Болт	4
78	A590914	Пружинная шайба	4
79	4044420	Защитный кожух	10
80	4149776	Шланг	1
81	4168823	Проставка	1
82	4168824	Проставка	1
83	M111280	Болт	2
83	M111290	Болт	2
84	M111200	Болт	2
84	M111280	Болт	2
85	M121245	Болт с внутренним шестигранником	4
85	M351245	Болт с внутренним шестигранником	4

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
