Сервисный трубопроводы — HITACHI UH801

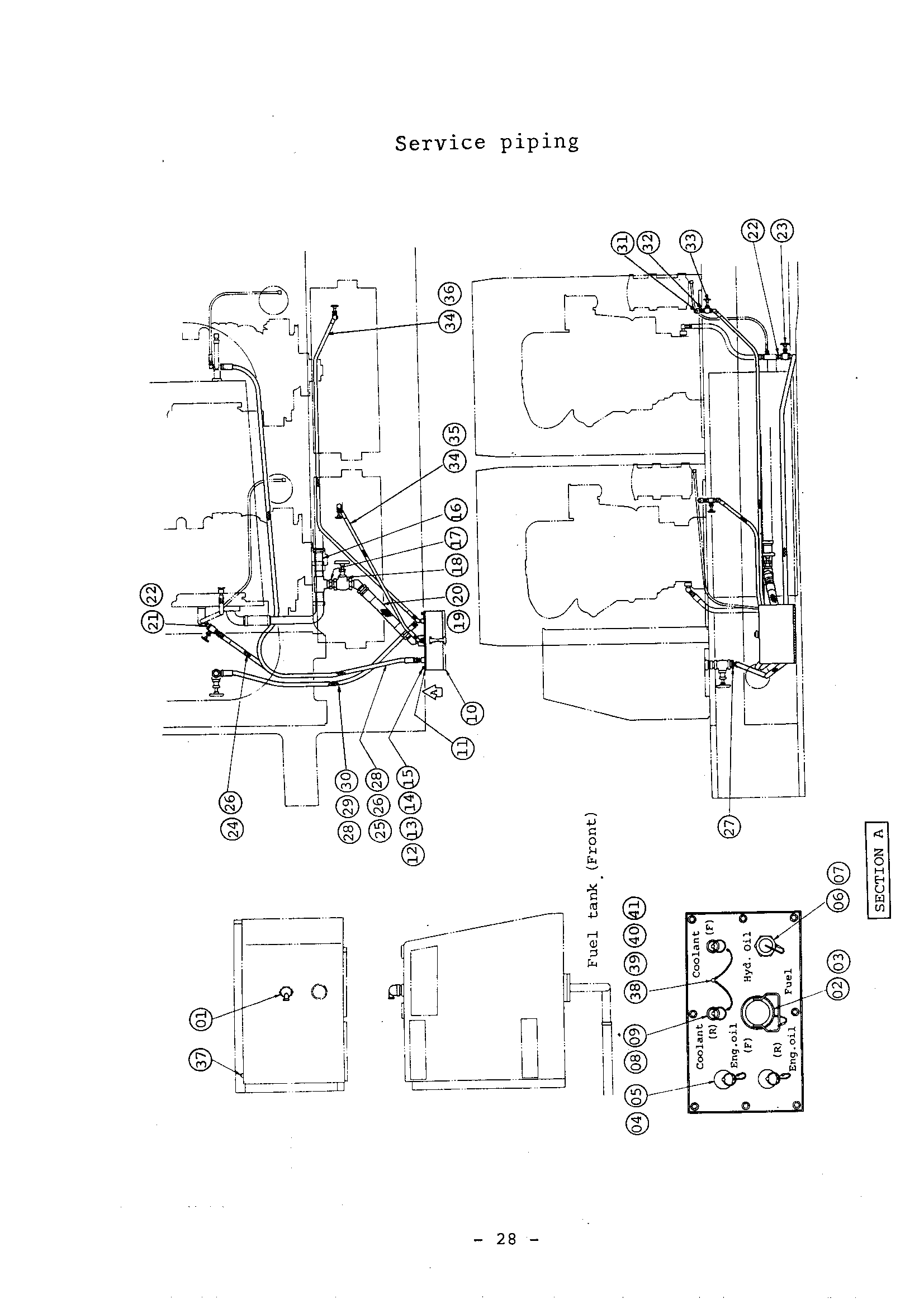

Заводская схема «Сервисный трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4178744 | Клапан | 1 |
| 02 | 4178745 | Рекеивер | 1 |
| 03 | 4178746 | Колпачок | 1 |
| 04 | 4178747 | Рекеивер | 2 |
| 05 | 4178748 | Колпачок | 2 |
| 06 | 4178749 | Рекеивер | 1 |
| 07 | 4178750 | Колпачок | 1 |
| 08 | 4178751 | Рекеивер | 2 |
| 09 | 4178752 | Колпачок | 2 |
| 10 | 7016185 | Короб | 1 |
| 11 | 7016163 | Панель | 1 |
| 12 | J900825 | Болт | 8 |
| 13 | A590108 | Плоская шайба | 16 |
| 14 | A590908 | Пружинная шайба | 8 |
| 15 | M500807 | Гайка | 8 |
| 16 | 8033753 | Трубка | 1 |
| 17 | 94-1708 | Адаптер | 1 |
| 18 | 4179757 | Клапан | 1 |
| 19 | 94-1508 | Угловой штуцер | 2 |
| 20 | 4178042 | Шланг | 1 |
| 21 | 94-0633 | Угловой штуцер | 1 |
| 22 | 94-1704 | Адаптер | 2 |
| 23 | 4179755 | Клапан | 2 |
| 24 | 4157688 | Шланг | 1 |
| 25 | 4157901 | Шланг | 1 |
| 26 | 94-1304 | Адаптер | 3 |
| 27 | J721486 | Переходник | 1 |
| 28 | 94-1404 | Угловой штуцер | 2 |
| 29 | 4157690 | Шланг | 1 |
| 30 | 94-1504 | Угловой штуцер | 1 |
| 31 | 94-0632 | Угловой штуцер: S | 2 |
| 32 | 94-1703 | Адаптер | 2 |
| 33 | 4046955 | Клапан глове | 2 |
| 34 | 94-1503 | Адаптер | 2 |
| 35 | 4037987 | Угловой штуцер | 1 |
| 36 | 4157668 | Шланг | 1 |
| 37 | 94-2023 | Пробка | 1 |
| 38 | M430525 | Винт | 1 |
| 39 | M500504 | Гайка | 1 |
| 40 | A590105 | Плоская шайба | 2 |
| 41 | A590905 | Пружинная шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
