Трубопроводы системы смазки (стрела 11.5M) — HITACHI UH801

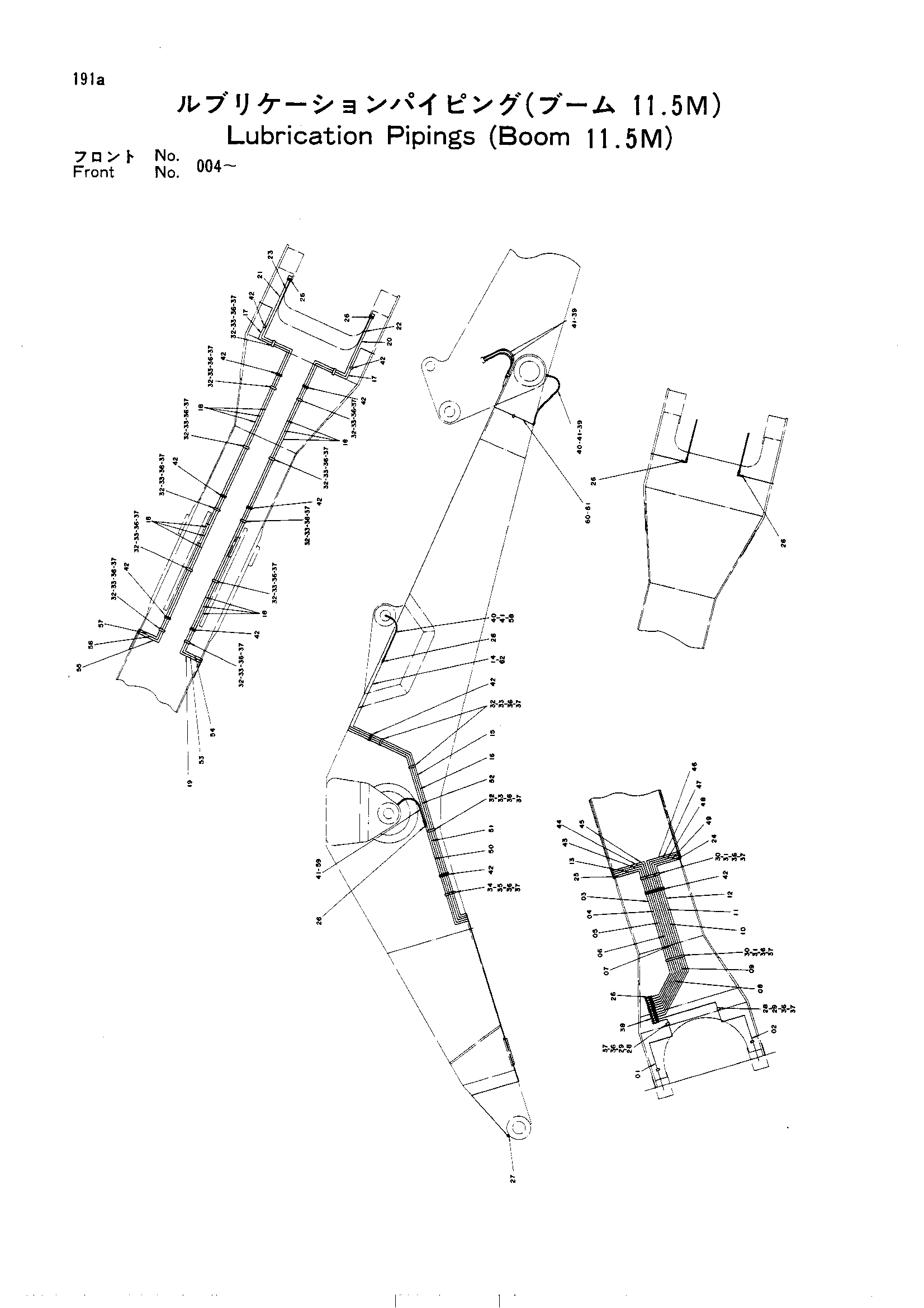

Заводская схема «Трубопроводы системы смазки (стрела 11.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4169700 | Трубка | 1 |
| 02 | 4169701 | Трубка | 1 |
| 03 | 4169680 | Трубка | 1 |
| 04 | 4169681 | Трубка | 1 |
| 05 | 4169682 | Трубка | 1 |
| 06 | 4169683 | Трубка | 1 |
| 07 | 4169684 | Трубка | 1 |
| 08 | 4169685 | Трубка | 1 |
| 09 | 4169686 | Трубка | 1 |
| 10 | 4169687 | Трубка | 1 |
| 11 | 4169688 | Трубка | 1 |
| 12 | 4169689 | Трубка | 1 |
| 13 | 4169691 | Трубка | 1 |
| 14 | 4169707 | Трубка (правый) | 1 |
| 15 | 4169706 | Трубка | 2 |
| 16 | 4169705 | Трубка | 2 |
| 17 | 4169720 | Трубка | 2 |
| 17 | 4199597 | Трубка | 2 |
| 18 | 4169715 | Трубка | 12 |
| 19 | 4169709 | Трубка | 1 |
| 20 | 4169717 | Трубка | 1 |
| 20 | 4199594 | Трубка | 1 |
| 21 | 4169719 | Трубка | 1 |
| 21 | 4199596 | Трубка | 1 |
| 22 | 4169716 | Трубка | 1 |
| 22 | 4199593 | Трубка | 1 |
| 23 | 4169718 | Трубка | 1 |
| 23 | 4199595 | Трубка | 1 |
| 24 | 4169699 | Трубка | 1 |
| 25 | 4169690 | Трубка | 1 |
| 26 | 4130169 | Штуцер трубки | 22 |
| 27 | 4130175 | Штуцер трубки | 2 |
| 28 | 4032160 | Хомут | 6 |
| 29 | 4032161 | Манжета | 6 |
| 30 | 4100029 | Хомут | 2 |
| 31 | 4100031 | Резиновая прокладка | 2 |
| 32 | 4032158 | Хомут | 18 |
| 33 | 4032159 | Резиновая прокладка | 18 |
| 34 | 4116126 | Хомут | 2 |
| 35 | 4116125 | Резиновая прокладка | 2 |
| 36 | M111228 | Болт | 32 |
| 37 | A590912 | Пружинная шайба | 32 |
| 38 | J75481 | Штуцер | 12 |
| 39 | 4509866 | Нейлоновый шланг | 6 |
| 40 | 94-1401 | Угловой штуцер | 4 |
| 41 | 94-1301 | Адаптер | 16 |
| 42 | 4130192 | Штуцер трубки | 48 |
| 43 | 4169692 | Трубка | 1 |
| 44 | 4169693 | Трубка | 1 |
| 45 | 4169694 | Трубка | 1 |
| 46 | 4169695 | Трубка | 1 |
| 47 | 4169696 | Трубка | 1 |
| 48 | 4169697 | Трубка | 1 |
| 49 | 4169698 | Трубка | 1 |
| 50 | 4169702 | Трубка | 2 |
| 51 | 4169703 | Трубка | 2 |
| 52 | 4169704 | Трубка | 2 |
| 53 | 4169710 | Трубка | 1 |
| 54 | 4169711 | Трубка | 1 |
| 55 | 4169712 | Трубка | 1 |
| 56 | 4169713 | Трубка | 1 |
| 57 | 4169714 | Трубка | 1 |
| 58 | 4098901 | Нейлоновый шланг | 2 |
| 59 | 4098900 | Нейлоновый шланг | 2 |
| 60 | 4169721 | Трубка(правый) | 1 |
| 60 | 4199598 | Трубка(правый) | 1 |
| 61 | 4169722 | Трубка(левый) | 1 |
| 61 | 4199599 | Трубка(левый) | 1 |
| 62 | 4169708 | Трубка(левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
