Гидроцилиндр стрелы — HITACHI UH801

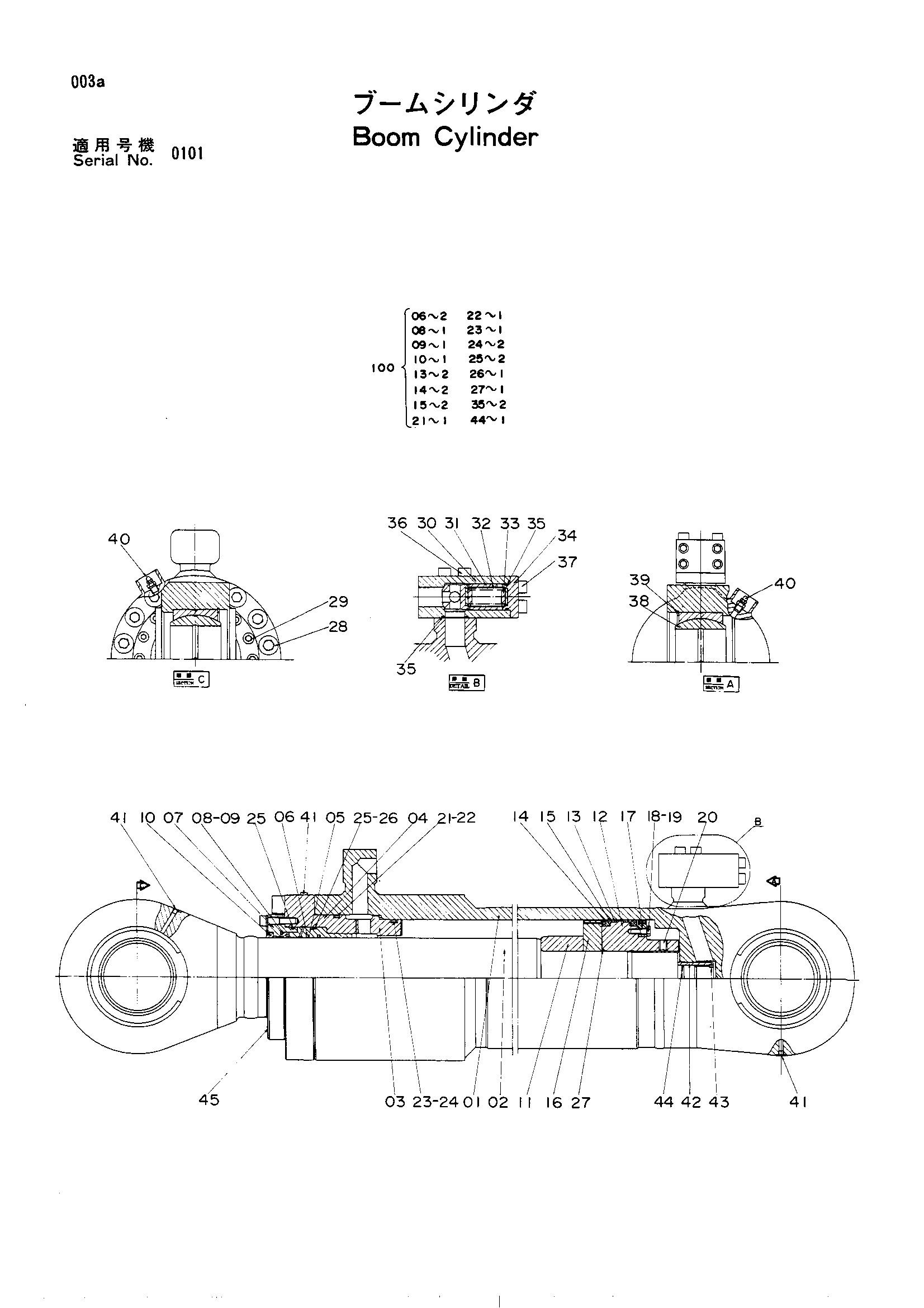

Заводская схема «Гидроцилиндр стрелы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009683 | Стрела гидроцилиндр.в сборе | 2 | |
| 01 | 3016121 замена: 3018125 | Гидроцилиндр | 1 |
| 01 | 3016121 замена: 4104459 | Гидроцилиндр | 1 |
| 01 | 3016121 замена: 4104460 | Гидроцилиндр | 1 |
| 01 | 3016121 замена: 4104461 | Гидроцилиндр | 1 |
| 01 | 3016121 замена: 4104462 | Гидроцилиндр | 1 |
| 01 | 3016121 замена: 4104463 | Гидроцилиндр | 1 |
| 02 | 3016119 | Шток поршня | 1 |
| 03 | 4094914 | Проставка | 1 |
| 04 | 3016120 | Головка гидроцилиндр | 1 |
| 05 | 3016124 | Втулка | 1 |
| 06 | 4094918 | Кольцо | 2 |
| 07 | 4094920 | Держатель | 1 |
| 08 | 4094913 | U-образная манжета | 1 |
| 09 | 4094893 | Опорное кольцо | 1 |
| 10 | 4094916 | Грязесъёмное кольцо | 1 |
| 11 | 4094915 | Кольцо амортизатор | 1 |
| 12 | 3016122 | Поршень | 1 |
| 13 | 4094919 | Поршневое кольцо | 2 |
| 14 | 4094921 | U-образная манжета | 2 |
| 15 | 4094889 | Хеал | 2 |
| 16 | 4094923 | Держатель | 1 |
| 17 | 4094924 | Держатель | 1 |
| 18 | M211240 | Болт | 12 |
| 19 | 4094922 | Стопорная шайба | 6 |
| 20 | 4094927 | Установочный винт | 1 |
| 21 | 4094929 | Уплотнительное кольцо | 1 |
| 22 | 4094926 | Опорное кольцо | 1 |
| 23 | 4094925 | Уплотнительное кольцо | 1 |
| 24 | 4094934 | Опорное кольцо | 2 |
| 25 | 4094933 | Уплотнительное кольцо | 2 |
| 26 | 4094928 | Опорное кольцо | 1 |
| 27 | 4094930 | Уплотнительное кольцо | 1 |
| 28 | 4094931 | Болт с внутренним шестигранником | 16 |
| 29 | 4094932 | Болт с внутренним шестигранником | 16 |
| 30 | 3016123 | Корпус клапан | 1 |
| 31 | 4094935 | Клапан | 1 |
| 32 | 4094936 | Пружина | 1 |
| 33 | 4094938 | Направляющая пружины | 2 |
| 34 | 4094939 | Крышка | 1 |
| 35 | A811045 | Уплотнительное кольцо | 2 |
| 36 | M341600 | Болд разъём | 4 |
| 37 | M121640 | Болд разъём | 4 |
| 38 | 4094940 | Подшипник. спхерикал | 2 |
| 39 | 4094941 | Стопорное кольцо | 2 |
| 40 | 4059391 | Воздушный клапан | 2 |
| 41 | 94-2011 | Пробка | 3 |
| 42 | 4094942 | Кольцо амортизатор | 1 |
| 43 | 4094943 | Установочный винт | 1 |
| 44 | 4035035 | Уплотнительное кольцо | 1 |
| 45 | 4105426 | Фиксатор | 2 |
| 100 | 4092585 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
