Трубопроводы системы смазки (стрела 11.5M) — HITACHI UH801

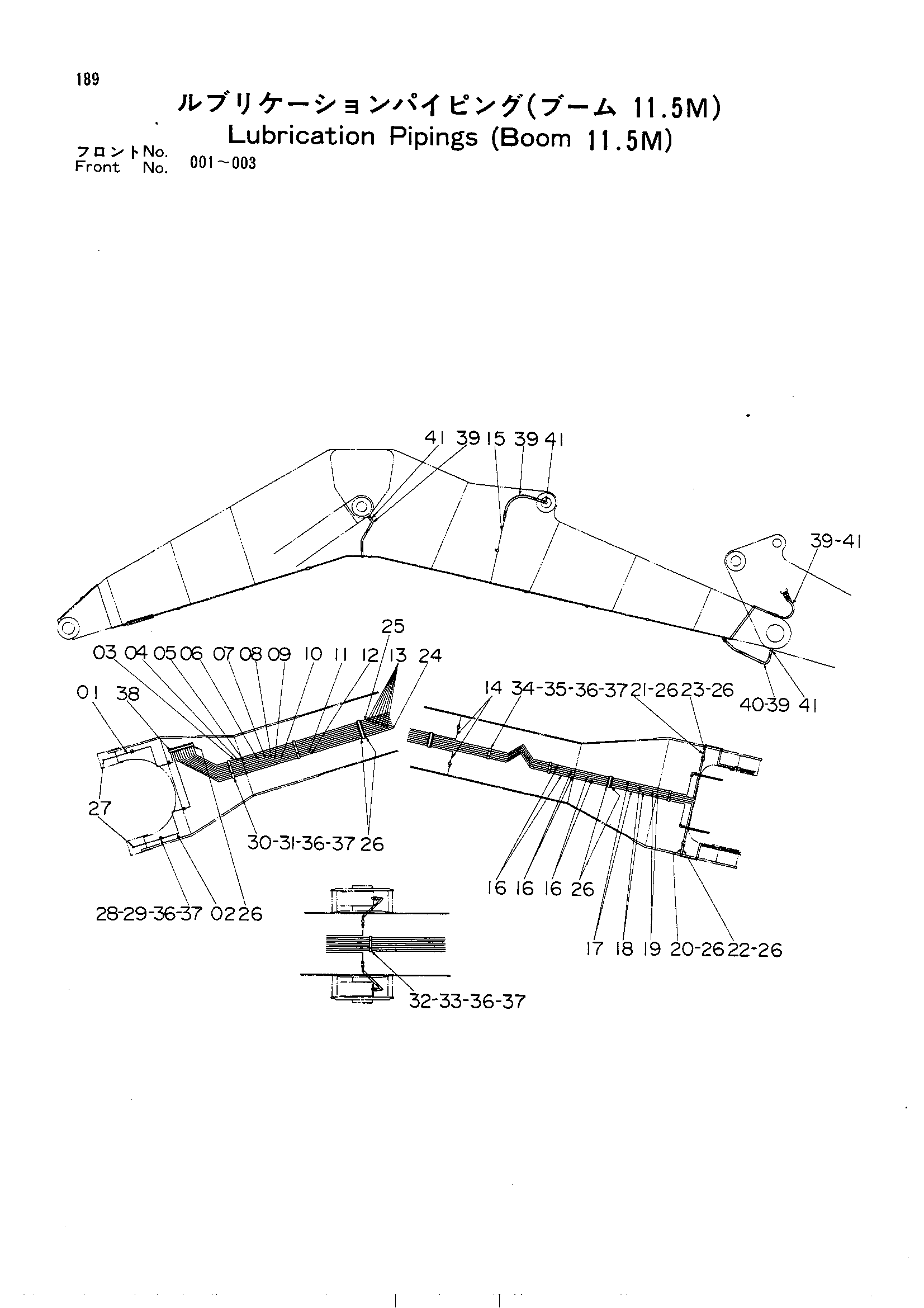

Заводская схема «Трубопроводы системы смазки (стрела 11.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4149924 | Трубка | 1 |
| 02 | 4149925 | Трубка | 1 |
| 03 | 4146595 | Трубка | 1 |
| 04 | 4146596 | Трубка | 1 |
| 05 | 4146604 | Трубка | 1 |
| 06 | 4146609 | Трубка | 1 |
| 07 | 4146562 | Трубка | 1 |
| 08 | 4146611 | Трубка | 1 |
| 09 | 4146610 | Трубка | 1 |
| 10 | 4146563 | Трубка | 1 |
| 11 | 4146565 | Трубка | 1 |
| 12 | 4146564 | Трубка | 1 |
| 13 | 4149919 | Трубка | 8 |
| 14 | 4149913 | Трубка | 2 |
| 15 | 4149914 | Трубка | 2 |
| 16 | 4149918 | Трубка | 6 |
| 17 | 4149916 | Трубка | 2 |
| 18 | 4149917 | Трубка | 2 |
| 19 | 4149915 | Трубка | 2 |
| 20 | 4149920 | Трубка | 1 |
| 21 | 4149921 | Трубка | 1 |
| 22 | 4149922 | Трубка | 1 |
| 23 | 4149923 | Трубка | 1 |
| 24 | 4146606 | Трубка | 1 |
| 25 | 4146605 | Трубка | 1 |
| 26 | 4130169 | Штуцер трубки | 82 |
| 27 | 4130175 | Штуцер трубки | 2 |
| 28 | 4032160 | Хомут | 8 |
| 29 | 4032161 | Резиновая прокладка | 8 |
| 30 | 4100029 | Хомут | 2 |
| 31 | 4100031 | Резиновая прокладка | 2 |
| 32 | 4100028 | Хомут | 2 |
| 33 | 4100030 | Резиновая прокладка | 2 |
| 34 | 4116126 | Хомут | 3 |
| 35 | 4116125 | Резиновая прокладка | 3 |
| 36 | M111228 | Болт | 22 |
| 37 | A590912 | Пружинная шайба | 22 |
| 38 | J75481 | Штуцер | 12 |
| 39 | 4509866 | Нейлоновый шланг | 10 |
| 40 | 94-1401 | Угловой штуцер | 6 |
| 41 | 94-1301 | Адаптер | 14 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
