Линкаге <погрузчик> — HITACHI UH801

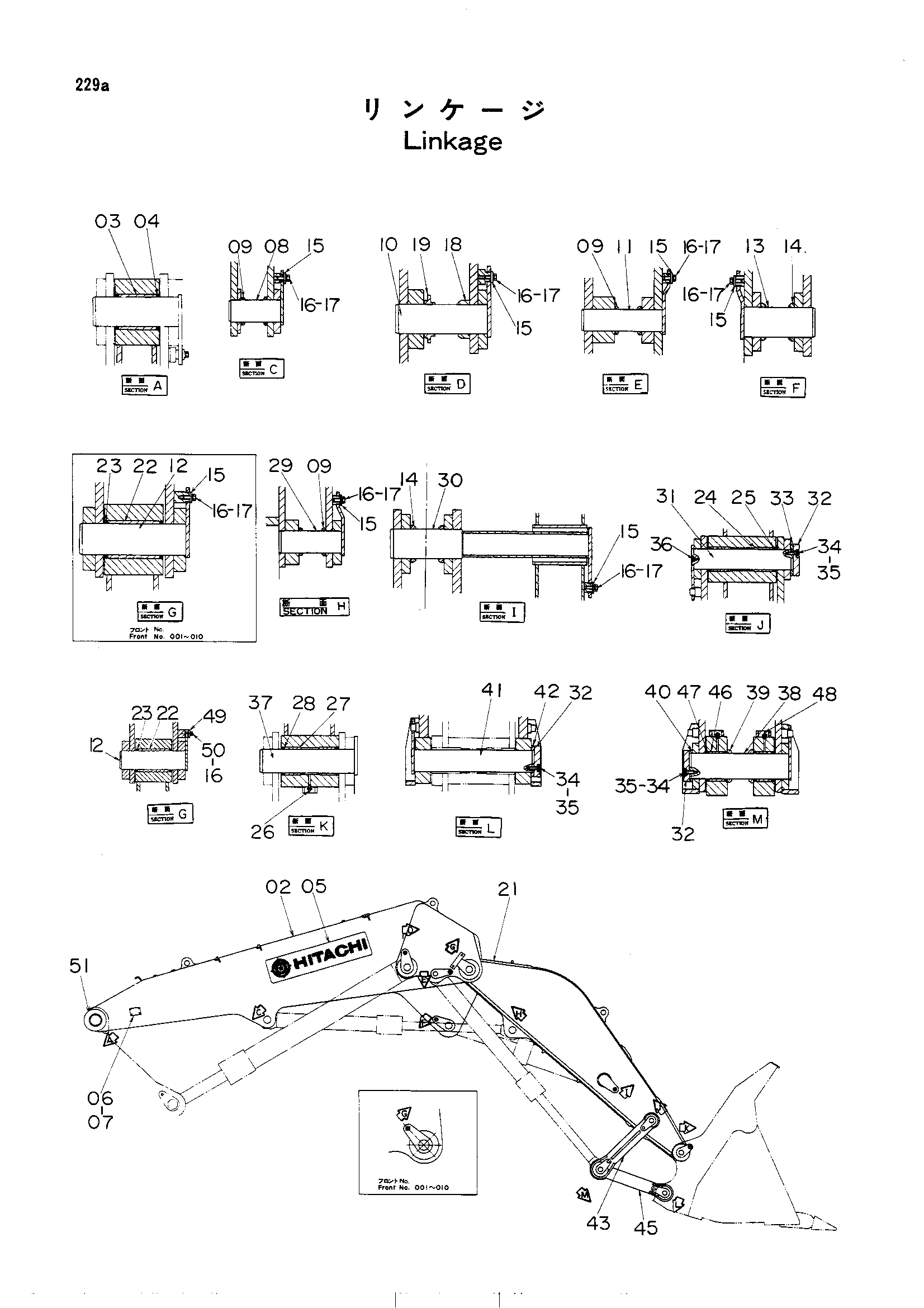

Заводская схема «Линкаге <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	5000678	Стрела	1
02-07	9026601	Стрела в сборе	1
03	3018597	Втулка	2
03	4067883	Втулка	2
04	4083968	Пылезащитное уплотнение	4
05	4072622	Пластина информационный	2
06	4058896	Информационная табличка	1
07	M492564	Приводной винт	4
08	8012872	Палец	2
09	4041056	Шайба	12
10	8013281	Палец	2
11	7006647	Палец	2
12	7006639	Палец	2
12	7011081	Палец	2
13	7006648	Палец	1
13	7015453	Палец	1
14	4086085	Проставка	4
15	4040826	Шайба	12
15	4040826	Шайба	14
16	A590920	Пружинная шайба	14
16	A590920	Пружинная шайба	16
17	M112050	Болт	12
17	M112050	Болт	14
18	4084012	Проставка	2
19	4084007	Проставка	2
21	5000675	Рукоять	1
21-28	9026602	Рукоять-в сборе	1
22	3013644	Втулка	2
23	4083967	Пылезащитное уплотнение	4
24	4038598	Втулка	4
25	4083972	Пылезащитное уплотнение	4
26	J75481	Штуцер	2
27	3019605	Втулка	4
27	3019605	Втулка	4
27	4040923	Втулка	4
27	4040923	Втулка	4
28	4071317	Пылезащитное уплотнение	4
29	7006646	Палец	2
30	7006644	Палец	1
31	7006641	Палец	2
32	4040929	Ограничитель	6
33	4040930	Шайба	2
34	A590916	Пружинная шайба	18
35	M111650	Болт	18
36	J75481	Штуцер	2
37	7006638	Палец	2
38	7006640	Палец	2
39	4084010	Проставка	4
40	4084011	Проставка	2
41	7006643	Палец	2
42	4040931	Шайба	2
43	7006645	Тяга	4
45	6003304	Ринк	1
45-48	9026600	Тяга-в сборе	2
46	3013645	Втулка	2
47	4083969	Пылезащитное уплотнение	4
48	J75481	Штуцер	2
49	4121893	Крышка	2
50	M112063	Болт	4
51	4185491	Регулировочная шайба	4
