Топливные трубопроводы <для дредгер> — HITACHI UH801

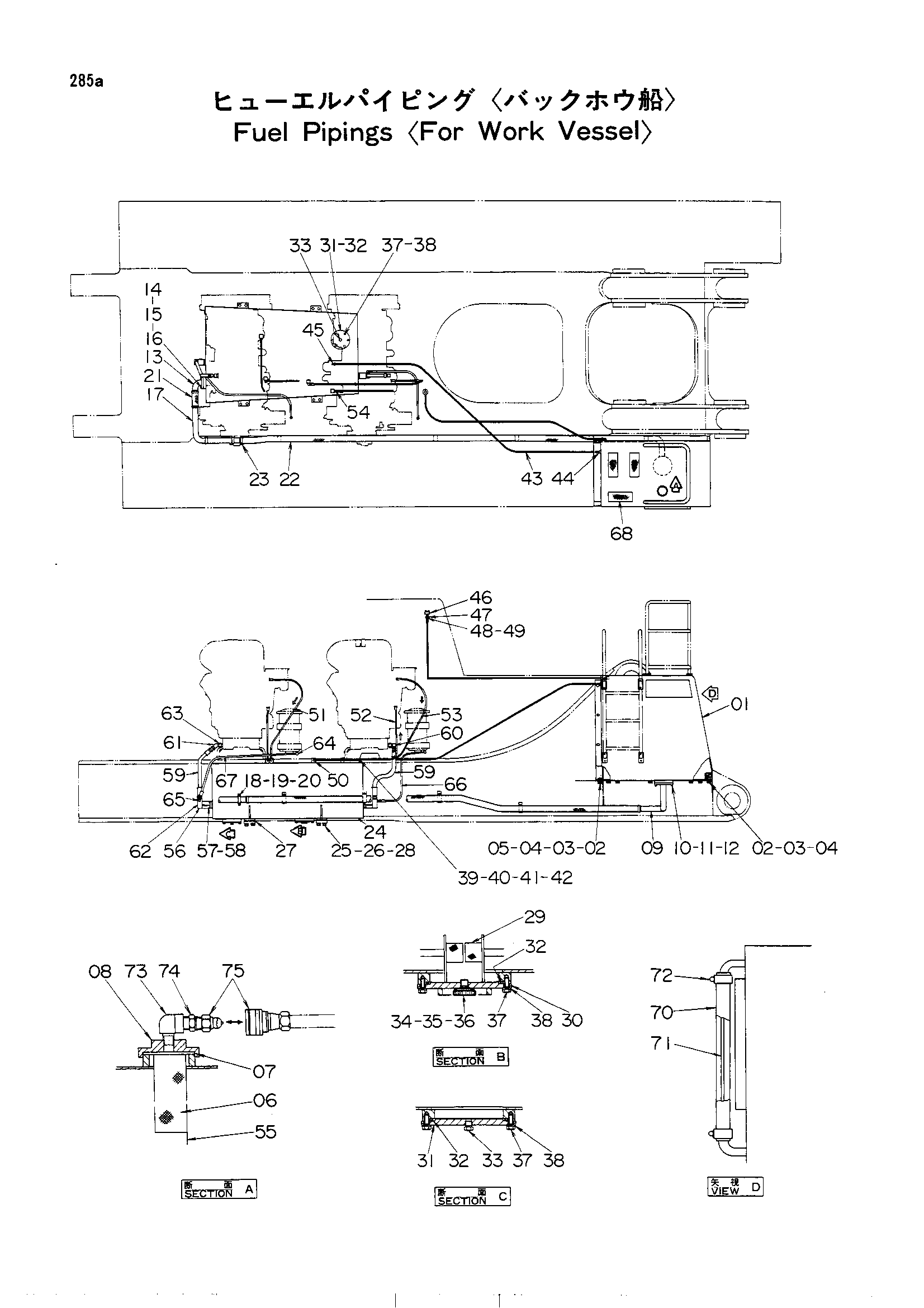

Заводская схема «Топливные трубопроводы <для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7014117 | Топливный бак | 1 |
| 02 | A590120 | Шайба | 18 |
| 03 | A590920 | Пружинная шайба | 14 |
| 04 | M112056 | Болт | 14 |
| 05 | M512016 | Гайка | 4 |
| 06 | 3009432 замена: 4188368 | Сетчатый фильтр | 1 |
| 06 | 4188368 | Сетчатый фильтр | 1 |
| 07 | 4031285 | Паккинг.руббер | 1 |
| 08 | 3028207 | Колпачок | 1 |
| 09 | 8014284 | Трубка | 1 |
| 10 | A810165 | Уплотнительное кольцо | 1 |
| 11 | A590910 | Пружинная шайба | 6 |
| 12 | M111036 | Болт | 6 |
| 13 | 8014311 | Трубка | 1 |
| 14 | A810060 | Уплотнительное кольцо | 1 |
| 15 | A590912 | Пружинная шайба | 3 |
| 16 | M111236 | Болт | 3 |
| 17 | 8014283 | Трубка | 1 |
| 18 | 4053865 | Хомут трубки | 2 |
| 19 | A590910 | Пружинная шайба | 4 |
| 20 | M111016 | Болт | 4 |
| 21 | 4033342 | Резиновый шланг | 1 |
| 22 | 4089234 | Резиновый шланг | 1 |
| 23 | 4504491 | Хомут шланга | 8 |
| 24 | 5000680 | Топливный бак | 1 |
| 25 | M112471 | Болт | 8 |
| 25 | M112480 | Болт | 8 |
| 26 | A590924 | Пружинная шайба | 8 |
| 27 | 4088591 | Регулировочная шайба | 10 |
| 28 | 4085614 | Шайба | 8 |
| 29 | 499682 | Фильтр | 2 |
| 30 | 8007570 | Крышка | 1 |
| 31 | 4089382 | Крышка | 1 |
| 31 | 4089382 | Крышка | 2 |
| 32 | A810165 | Уплотнительное кольцо | 2 |
| 32 | A810165 | Уплотнительное кольцо | 3 |
| 33 | 447483 | Пробка | 1 |
| 33 | 447483 | Пробка | 2 |
| 34 | 954495 | Уплотнительное кольцо | 1 |
| 35 | 453142 | Пробка дренажный | 1 |
| 36 | 453143 | Манжета резиновый | 1 |
| 37 | M111025 | Болт | 12 |
| 37 | M111025 | Болт | 18 |
| 38 | A590910 | Пружинная шайба | 12 |
| 38 | A590910 | Пружинная шайба | 18 |
| 39 | 4000860 | Зажим трубка | 1 |
| 40 | M430610 | Винт | 1 |
| 41 | A590906 | Пружинная шайба | 1 |
| 42 | 957943 | Амортизатор | 1 |
| 43 | 4089532 | Трубка | 2 |
| 44 | 4508492 | Штуцер трубка | 2 |
| 45 | 4507085 | Штуцер трубка | 2 |
| 46 | 4083754 | Сапун | 1 |
| 47 | 4093294 | Разъём S | 1 |
| 48 | 4000860 | Зажим трубка | 1 |
| 49 | M430610 | Винт | 1 |
| 50 | 4051918 | Угловой штуцер | 2 |
| 51 | 4085908 | Резиновый шланг | 1 |
| 52 | 4085909 | Резиновый шланг | 1 |
| 53 | 4085910 | Резиновый шланг | 1 |
| 54 | 4086692 | Адаптер | 2 |
| 55 | 1003884 | Указатель уровня | 1 |
| 56 | 7010193 | Опора | 2 |
| 57 | M111025 | Болт | 8 |
| 58 | A590910 | Пружинная шайба | 8 |
| 59 | 4113326 | Шланг | 2 |
| 60 | 94-1404 | Угловой штуцер | 1 |
| 61 | 94-1504 | Угловой штуцер | 1 |
| 62 | 94-2014 | Пробка | 2 |
| 63 | 3020006 | Адаптер | 2 |
| 64 | 4118584 | Угловой штуцер | 2 |
| 65 | 94-1402 | Угловой штуцер | 2 |
| 66 | 4118271 | Шланг | 1 |
| 67 | 4112027 | Шланг | 1 |
| 68 | 4073519 | Лента | 3 |
| 70 | 4155463 | Шланг | 1 |
| 71 | 4155423 | Скале | 1 |
| 72 | 4508575 | Хомут трубки | 2 |
| 73 | 94-0633 | Угловой штуцер | 1 |
| 74 | 94-1704 | Адаптер | 1 |
| 75 | 4081093 | Соединение | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
