Компутинг монитор (стрела 11.5M) — HITACHI UH801

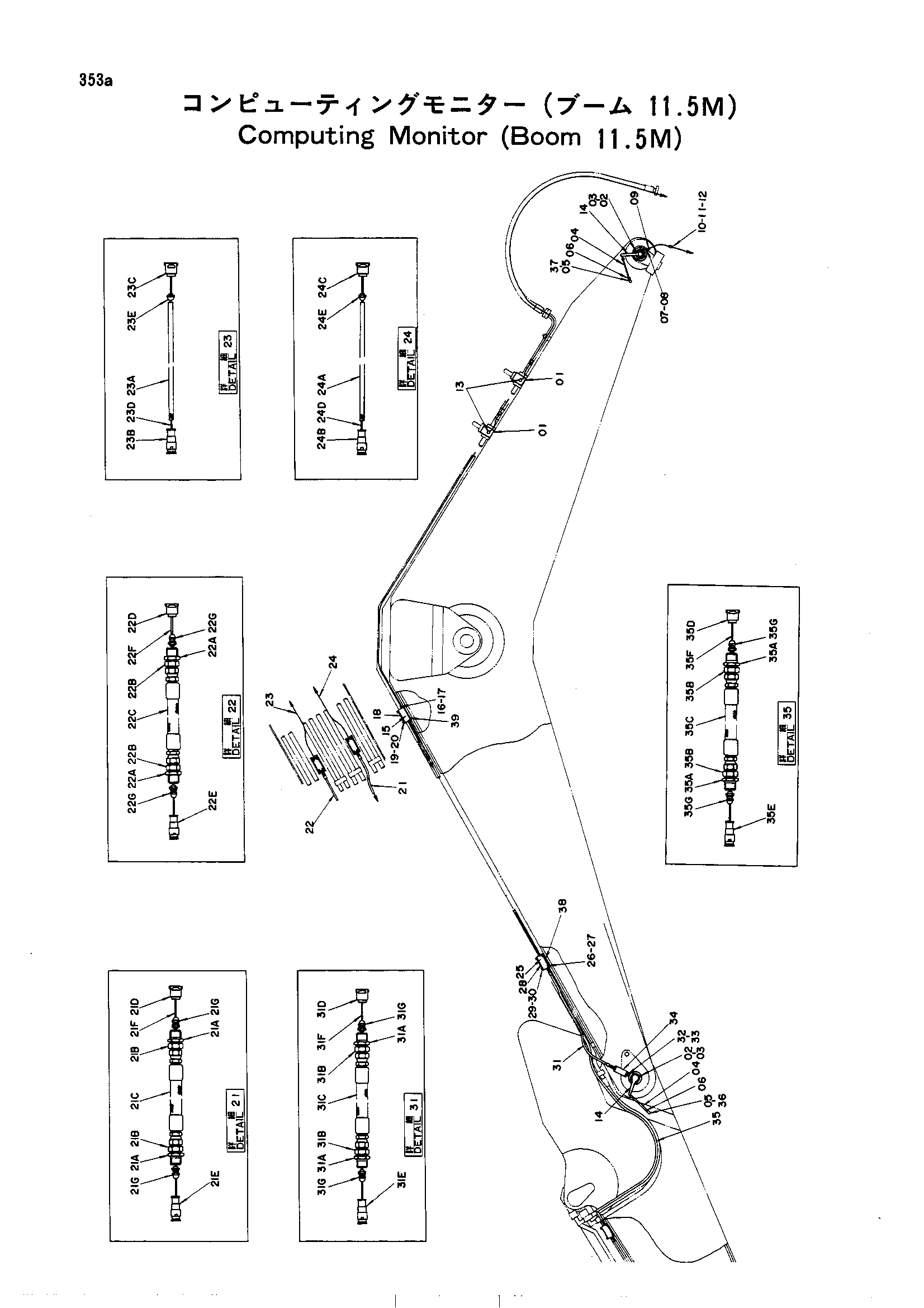

Заводская схема «Компутинг монитор (стрела 11.5M)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 3029890 | Адаптер | 2 |
| 02 | 4163670 | Седло винта | 2 |
| 03 | 4159724 | Болт с внутренним шестигранником | 8 |
| 04 | 3029889 | Шток | 2 |
| 05 | 4056020 | Шарнир | 4 |
| 06 | M501210 | Гайка | 6 |
| 07 | 954493 | Уплотнительное кольцо | 1 |
| 08 | 4167951 | Адаптер | 1 |
| 09 | 4164390 | Разъём | 1 |
| 10 | 455156 | Седло винта | 1 |
| 11 | M430610 | Винт | 1 |
| 12 | 4000859 | Зажим трубка | 1 |
| 13 | 4156090 | Датчик давления | 2 |
| 14 | 9056783 | Датчик угла | 2 |
| 15 | 8034737 | Короб | 2 |
| 16 | M111020 | Болт | 8 |
| 17 | A590910 | Пружинная шайба | 8 |
| 18 | 4178784 | Крышка | 2 |
| 19 | A590910 | Пружинная шайба | 8 |
| 20 | M111025 | Болт | 8 |
| 21 | 9067605 | Жгут проводов провод в сборе | 1 |
| 21A | J721084 | Переходник | 2 |
| 21B | 94-1303 | Адаптер | 2 |
| 21C | 4162922 | Шланг | 1 |
| 21D | 4182150 | Разъём | 1 |
| 21E | 4182151 | Разъём | 1 |
| 21F | 4189007 | Трос щиток | 1 |
| 21G | 4164390 | Разъём | 2 |
| 22 | 9067599 | Жгут проводов провод в сборе | 1 |
| 22A | J721084 | Переходник | 2 |
| 22B | 94-1303 | Адаптер | 2 |
| 22C | 4162992 | Шланг | 1 |
| 22D | 4182150 | Разъём | 1 |
| 22E | 4182151 | Разъём | 1 |
| 22F | 4189007 | Трос щиток | 1 |
| 22G | 4164390 | Разъём | 2 |
| 23 | 9067598 | Жгут проводов провод в сборе | 1 |
| 23A | 4089001 | Трубка | 1 |
| 23B | 4182151 | Разъём | 1 |
| 23C | 4182150 | Разъём | 1 |
| 23D | 4189003 | Трос щиток | 1 |
| 23E | 4164390 | Разъём | 1 |
| 24 | 9067603 | Жгут проводов провод в сборе | 1 |
| 24A | 4189001 | Трубка | 1 |
| 24B | 4182151 | Разъём | 1 |
| 24C | 4182150 | Разъём | 1 |
| 24D | 4189003 | Трос щиток | 1 |
| 24E | 4164390 | Разъём | 1 |
| 25 | 8034736 | Короб | 1 |
| 26 | M111020 | Болт | 4 |
| 27 | A590910 | Пружинная шайба | 4 |
| 28 | 4185161 | Крышка | 1 |
| 29 | A590910 | Пружинная шайба | 4 |
| 30 | M111025 | Болт | 4 |
| 31 | 9067604 | Жгут проводов провод в сборе | 1 |
| 31A | J721084 | Переходник | 2 |
| 31B | 94-1303 | Адаптер | 2 |
| 31C | 4157664 | Шланг | 1 |
| 31D | 4182150 | Разъём | 1 |
| 31E | 4182151 | Разъём | 1 |
| 31F | 4189004 | Трос щиток | 1 |
| 31G | 4164390 | Разъём | 2 |
| 32 | 4167972 | Адаптер | 1 |
| 33 | 954493 | Уплотнительное кольцо | 1 |
| 34 | 8033619 | Трубка | 1 |
| 35 | 9067600 | Жгут проводов провод в сборе | 1 |
| 35A | J721084 | Переходник | 2 |
| 35B | 94-1303 | Адаптер | 2 |
| 35C | 4081449 | Шланг | 1 |
| 35D | 4082150 | Разъём | 1 |
| 35E | 4082151 | Разъём | 1 |
| 35F | 4189006 | Трос щиток | 1 |
| 35G | 4164390 | Разъём | 2 |
| 36 | 4171114 | Стойка | 1 |
| 37 | 4161575 | Стойка | 1 |
| 38 | 4185162 | Седло винта | 1 |
| 39 | 4185163 | Седло винта | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
