Компутинг монитор (базовый машина) — HITACHI UH801

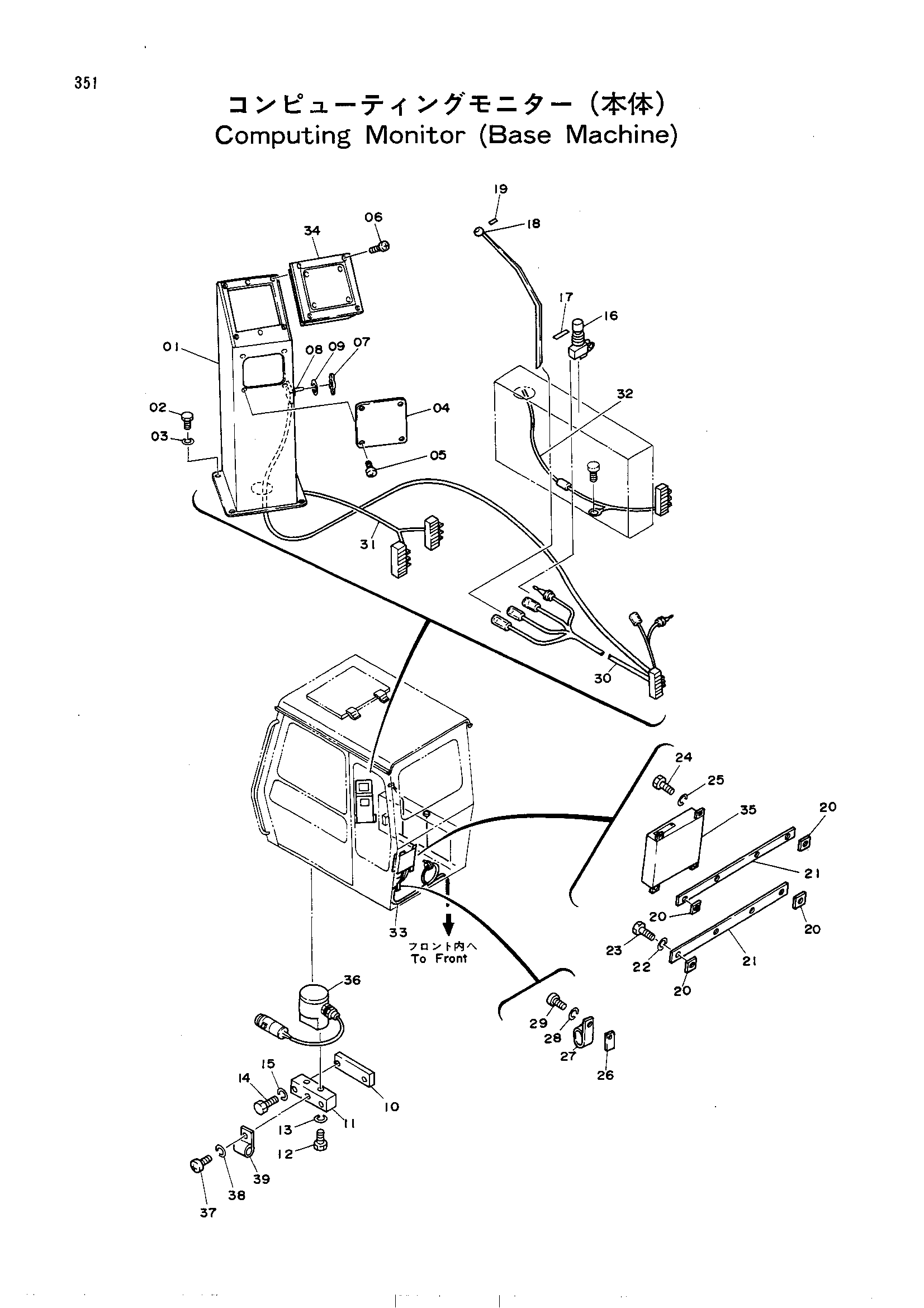

Заводская схема «Компутинг монитор (базовый машина)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7014497 | Стойка | 1 |
| 02 | J901014 | Болт | 4 |
| 03 | A590910 | Пружинная шайба | 4 |
| 04 | 4161488 | Пластина | 1 |
| 05 | J650406 | Винт | 4 |
| 06 | J650616 | Винт | 4 |
| 07 | 4169253 | Ручка | 1 |
| 08 | 4169190 | Выключатель поворотный | 1 |
| 09 | 4169254 | Информационный пластина | 1 |
| 10 | 4151249 | Седло винта | 1 |
| 11 | 4152137 | Кронштейн | 1 |
| 12 | J900640 | Болт | 2 |
| 13 | A590906 | Пружинная шайба | 2 |
| 14 | M200845 | Болт | 2 |
| 15 | A590908 | Пружинная шайба | 2 |
| 16 | 4129271 | Выключатель | 1 |
| 17 | 4169257 | Информационная табличка | 1 |
| 17 | 4169257 | Информационная табличка (японский) | 1 |
| 17 | 4185465 | Информационная табличка | 1 |
| 17 | 4185465 | Информационная табличка (английский) | 1 |
| 18 | 4192777 | Рукоятка | 1 |
| 19 | 4169256 | Информационная табличка | 1 |
| 19 | 4169256 | Информационная табличка (японский) | 1 |
| 19 | 4185466 | Информационная табличка | 1 |
| 19 | 4185466 | Информационная табличка (английский) | 1 |
| 20 | 4189000 | Седло винта | 4 |
| 21 | 4165827 | Кронштейн | 2 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | J901018 | Болт | 4 |
| 24 | J901014 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | 455156 | Седло винта | 1 |
| 27 | 4000868 | Зажим трубка | 1 |
| 28 | A590906 | Пружинная шайба | 1 |
| 29 | M430610 | Винт | 1 |
| 30 | 3031720 | Жгут проводов | 1 |
| 31 | 2020724 | Жгут проводов | 1 |
| 32 | 3030144 | Жгут проводов | 1 |
| 33 | 2021325 | Жгут проводов | 1 |
| 34 | 4158849 | Короб индикатор | 1 |
| 35 | 4158848 | Короб управление | 1 |
| 36 | 4153351 | Измеритель инклино | 1 |
| 37 | M430610 | Винт | 1 |
| 38 | A590906 | Пружинная шайба | 1 |
| 39 | 4000859 | Зажим трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
