Механизм натяжения — HITACHI UH801

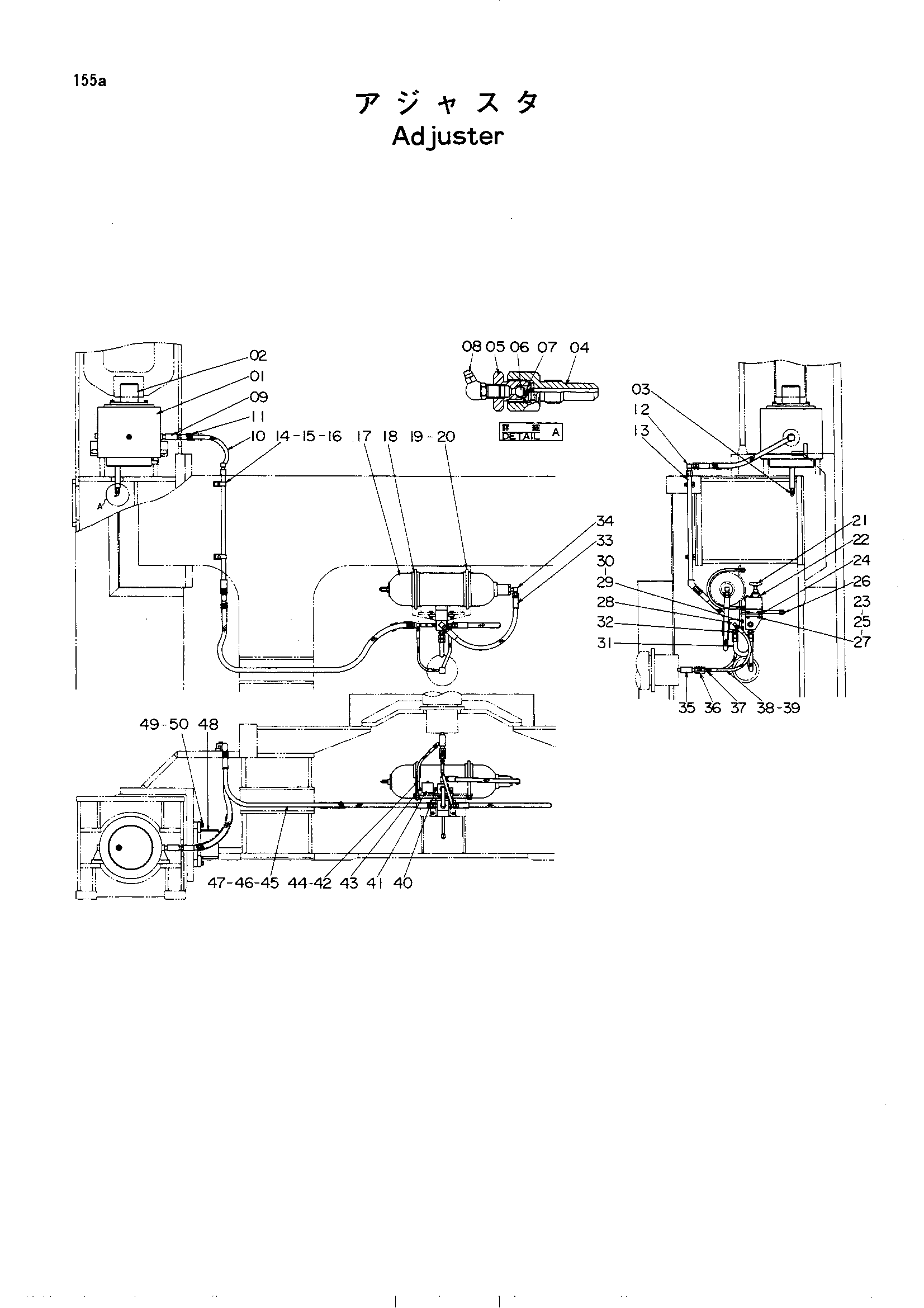

Заводская схема «Механизм натяжения» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4083731	Гидроцилиндр	2
02	3013587	Шток	2
03	9019581	Клапан	2
04	3007166	Клапан	1
05	3007167	Клапан	1
06	933255	Шарик	1
07	4049951	Пружина	1
08	J75581	Штуцер	1
09	4087208	Адаптер	2
10	4087137	Шланг	2
11	4070701	Протектер шланг	2
12	94-1404	Угловой штуцер	2
13	8013704	Трубка	2
14	4053595	Хомут трубки	4
15	M111250	Болт	4
16	A590912	Пружинная шайба	4
17	4086847 замена: 4127745	Гидроаккумулятор	1
17	4127745	Гидроаккумулятор	1
18	4032862	Резиновая прокладка	2
19	4032853	Болт: U	2
20	M511613	Гайка	8
21	4513792	Запорный клапан	1
22	M351271	Болт разъём	6
23	M111245	Болт	4
24	7006994	Блок	1
25	A590912	Пружинная шайба	4
26	94-2012	Пробка	1
27	M501210	Гайка	4
28	3014356	Тройник	1
29	M111232	Болт	4
30	A590912	Пружинная шайба	4
31	8013705	Трубка	1
32	94-1304	Адаптер	2
33	4087234 замена: 4151215	Шланг	1
33	4151215	Шланг	1
34	94-1404	Угловой штуцер	2
35	3014357	Адаптер	1
36	4032859	Обратный клапан	1
37	94-1602	Переходник	1
38	4087237	Шланг	1
39	94-1402	Угловой штуцер	1
40	94-1701	Адаптер	1
41	4087209	Клапан тхроттле	1
42	4087233	Шланг	1
43	94-1401	Угловой штуцер	1
44	94-1501	Угловой штуцер	1
45	4087235	Шланг	2
46	4087238	Защита шланга	2
47	94-1304	Адаптер	4
48	3019896	Крышка	2
49	M111640	Болт	8
50	A590916	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
