Лубрикатор — HITACHI UH801

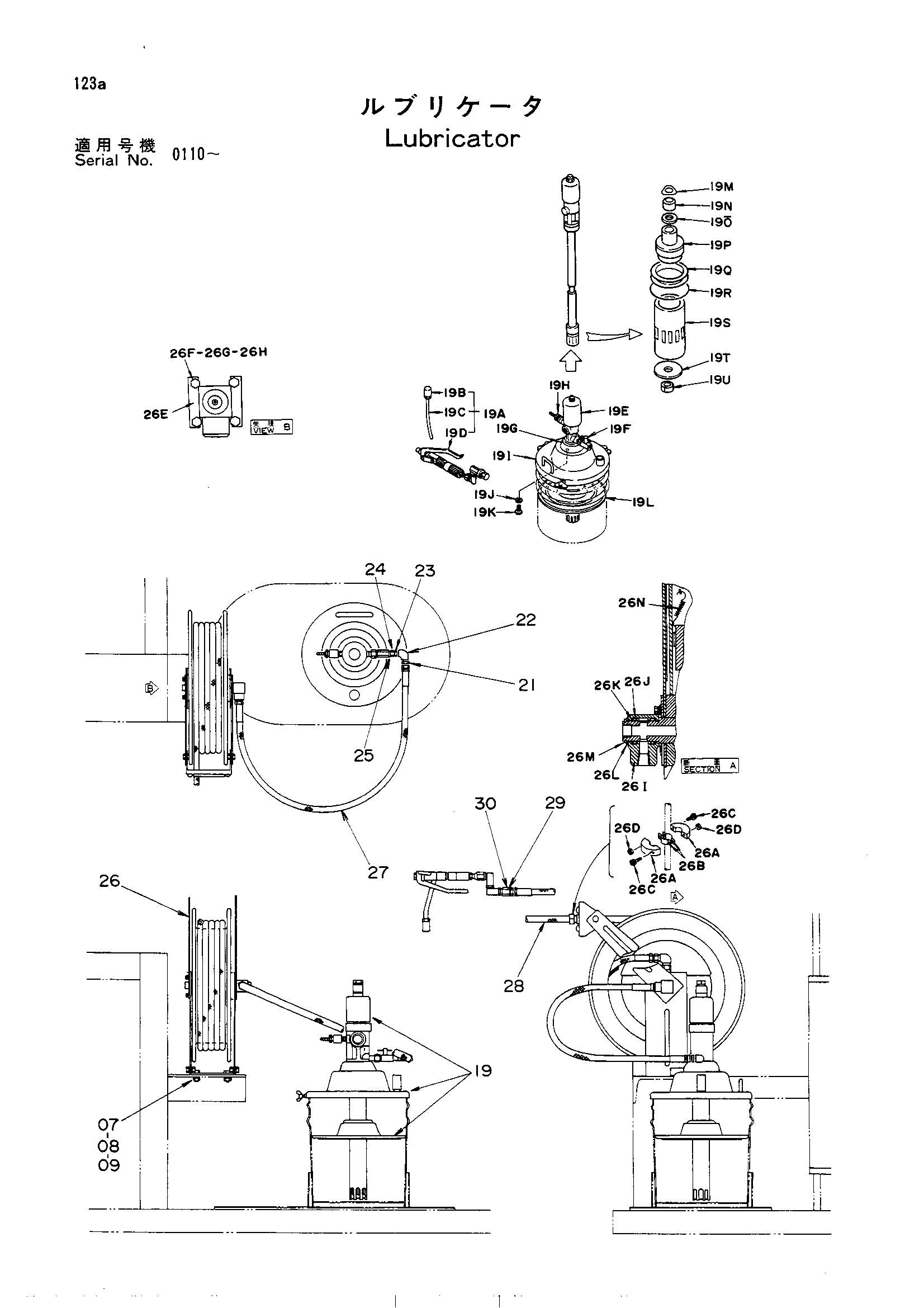

Заводская схема «Лубрикатор» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 07 | M111025 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 09 | M501008 | Гайка | 4 |
| 19 | 4122878 | Лубрикатор | 1 |
| 19A | 4174319 | Шприц для смазки | 1 |
| 19B | 4174320 | Форсунка | 1 |
| 19C | 4033134 | Трубка | 1 |
| 19E | 4174321 | Насос | 1 |
| 19F | 4174322 | Клапан | 1 |
| 19G | 4174323 | Фланец | 1 |
| 19H | 4064381 | Муфта | 1 |
| 19I | 4174324 | Крышка | 1 |
| 19J | A590906 | Пружинная шайба | 4 |
| 19K | M430610 | Винт | 4 |
| 19L | 4174325 | Колпачок | 1 |
| 19O | 4191055 | Клапан | 1 |
| 19P | 4191056 | Клапан | 1 |
| 19Q | 4191057 | Направляющая | 1 |
| 19R | 953610 | Уплотнительное кольцо | 1 |
| 19S | 4191178 | Трубка | 1 |
| 19T | 4191179 | Пластина | 1 |
| 19U | 4191180 | Гайка | 1 |
| 21 | 94-1302 | Адаптер | 1 |
| 22 | 94-0616 | Угловой штуцер | 1 |
| 23 | 94-1601 | Переходник | 1 |
| 24 | 4089099 | Адаптер | 1 |
| 25 | A890014 | Манжета | 1 |
| 26 | 4161855 | Реел шланг | 1 |
| 26A | 4174317 | Ограничитель | 2 |
| 26B | 4174318 | Лента | 2 |
| 26C | M340840 | Болт с внутренним шестигранником | 2 |
| 26D | M500807 | Гайка | 2 |
| 26E | 4188272 | Ограничитель | 2 |
| 26F | J900616 | Болт | 8 |
| 26G | A590106 | Шайба | 8 |
| 26H | A590906 | Пружинная шайба | 8 |
| 26I | 4188273 | Соединение свивел | 1 |
| 26J | 4028265 | Уплотнительное кольцо | 2 |
| 26K | 4028266 | Опорное кольцо | 2 |
| 26L | 4188274 | Шайба | 1 |
| 26M | 4188275 | Кольцо | 1 |
| 26N | 4188276 | Пружина | 1 |
| 27 | 4122891 | Шланг | 1 |
| 28 | 4122892 замена: 4152920 | Шланг | 1 |
| 28 | 4122892 | Шланг | 1 |
| 28 | 4152920 | Шланг | 1 |
| 28 | 4152920 | Шланг | 1 |
| 29 | 4122880 | Адаптер | 1 |
| 30 | A890014 | Манжета | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
