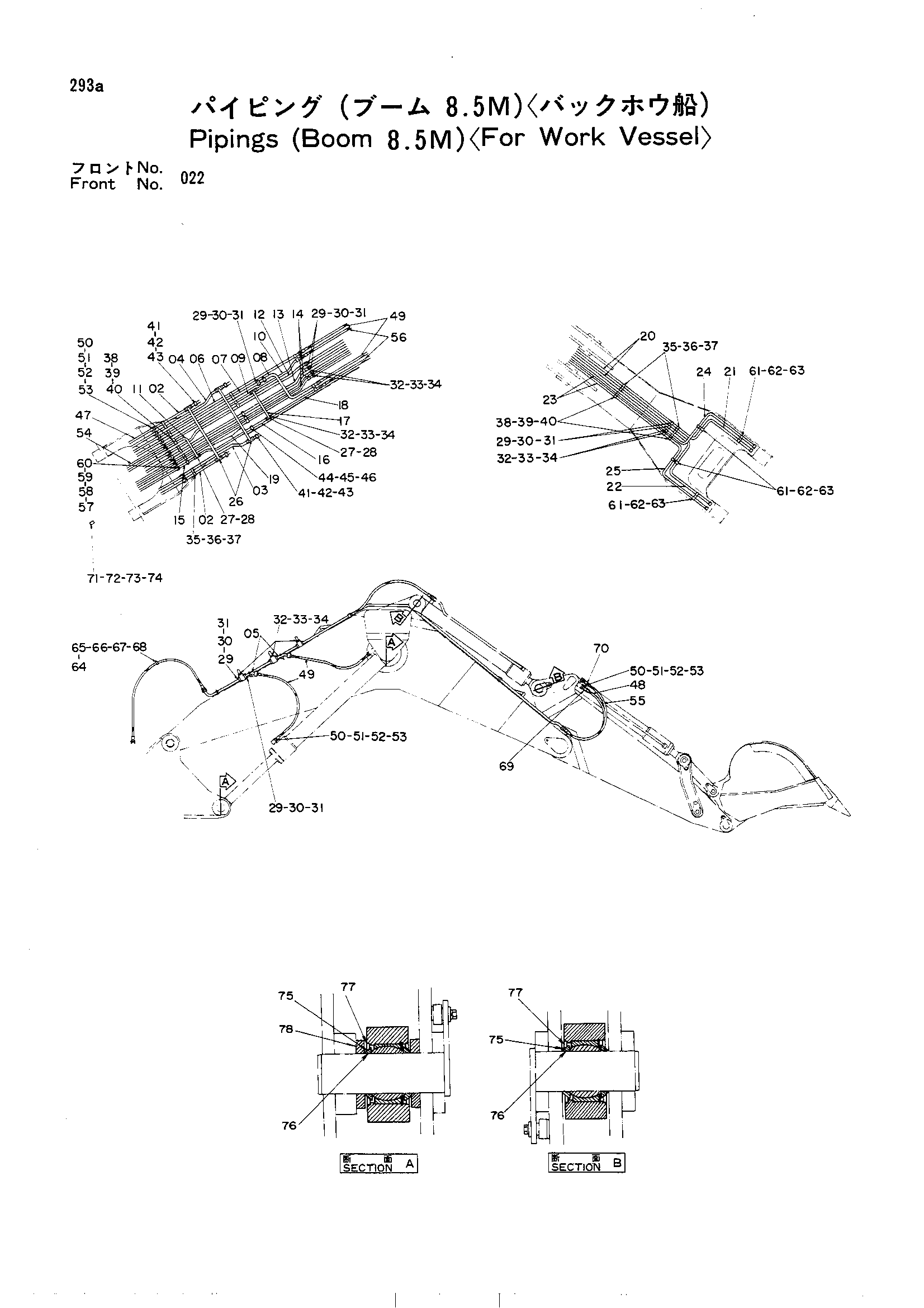

Гидролинии рабочего оборудования (стрела 8.5M)<для дредгер> — HITACHI UH801

Заводская схема «Гидролинии рабочего оборудования (стрела 8.5M)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	8016680	Трубка	2
03	8016691	Трубка	1
04	8016692	Трубка	1
05	9708840	Трубка	4
06	8016681	Трубка	1
07	8016682	Трубка	1
08	8016695	Трубка	1
09	8016698	Трубка	1
10	8016688	Трубка	1
11	8016699	Трубка	1
12	8022179	Трубка	1
13	8022178	Трубка	1
14	8022180	Трубка	2
15	8016687	Трубка	1
16	8016689	Трубка	1
17	8016697	Трубка	1
18	8016690	Трубка	1
19	8016701	Трубка	2
20	7010734	Трубка	2
21	8016693	Трубка	1
22	8016696	Трубка	1
23	7010735	Трубка	2
24	7008267	Трубка	1
25	8016694	Трубка	1
26	3013633	Адаптер	4
27	3013637	Адаптер	3
28	94-2011	Пробка	3
29	4510169	Уплотнительное кольцо	13
30	M351656	Болт с внутренним шестигранником	52
31	A590916	Пружинная шайба	52
32	4508805	Уплотнительное кольцо	17
33	M351250	Болт с внутренним шестигранником	68
34	A590912	Пружинная шайба	68
35	4084956	Хомут трубки	8
36	442687	Стопорная пластина	8
37	M111280	Болт	16
38	4084954	Хомут трубки	6
39	442687	Стопорная пластина	6
40	M111271	Болт	12
41	4058368	Хомут трубки	6
42	X4848	Шайба	6
43	M111256	Болт	12
44	4058347	Хомут трубки	2
45	D46612	Стопорная шайба	2
46	M111256	Болт	4
47	4152804	Шланг	8
48	4152802	Шланг	2
49	4152801	Шланг	6
50	4510169	Уплотнительное кольцо	32
51	4075854	Разъёмный фланец	64
52	A590916	Пружинная шайба	128
53	4152918	Болт с внутренним шестигранником	128
54	4152803	Шланг	5
55	4090413	Шланг	2
56	4147575	Шланг	2
57	4508805	Уплотнительное кольцо	18
58	4075853	Разъёмный фланец	36
59	A590912	Пружинная шайба	72
60	4152917	Болт с внутренним шестигранником	72
61	4084955	Хомут трубки	7
62	442687	Стопорная пластина	7
63	M111280	Болт	14
64	3014214	Хомут	2
65	M111230	Болт	4
66	M501210	Гайка	4
67	449490	Шайба	8
68	A590912	Пружинная шайба	4
69	4099985	Протектер шланг	2
70	4099984	Протектер шланг	2
71	4089702	Крышка	1
72	4508805	Уплотнительное кольцо	1
73	M351250	Болт	4
74	A590912	Пружинная шайба	4
75	4152603	Шайба	16
76	4152604	Пылезащитное уплотнение	16
77	4152607	Пылезащитное уплотнение	16
78	4200627	Проставка	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
