Гидромотор поворота — HITACHI UH801

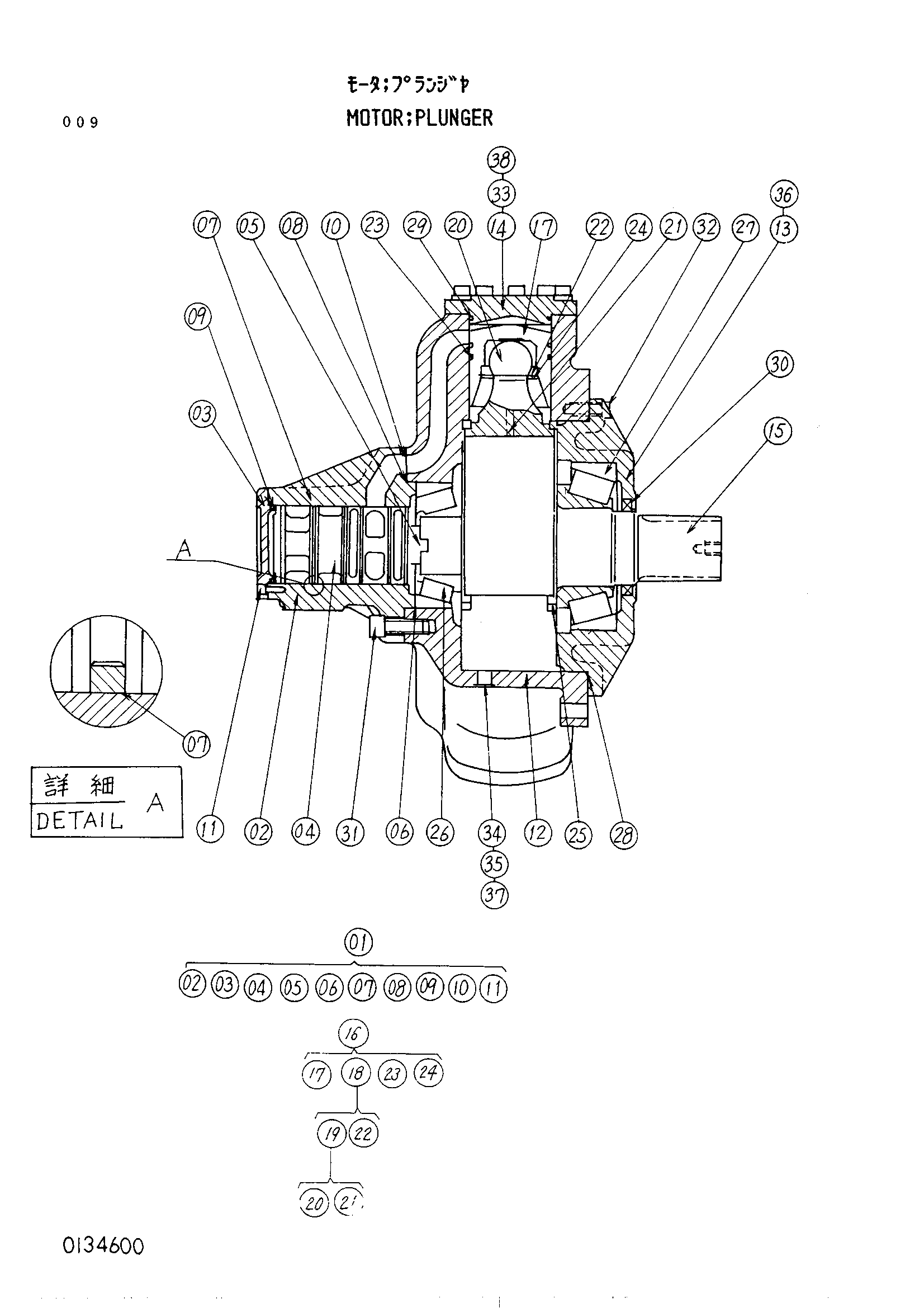

Заводская схема «Гидромотор поворота» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4084080 | Гидромотор плунжер | 1 | |
| 01 | 0134601 | Клапан | 1 |
| 07 | 0121811 | Поршневое кольцо | 12 |
| 08 | 0101718 | Уплотнительное кольцо | 1 |
| 09 | 0134606 | Уплотнительное кольцо | 1 |
| 10 | 0134607 | Уплотнительное кольцо | 5 |
| 11 | 0134608 | Болт | 5 |
| 12 | 0134609 | Корпус | 1 |
| 13 | 0134610 | Крышка передний | 1 |
| 14 | 0101905 | Крышка гидроцилиндр | 5 |
| 15 | 0101906 | Кранк вал | 1 |
| 16 | 0134611 | Поршень | 5 |
| 17 | 0101907 | Поршень | 1 |
| 18 | 0134612 | Конлод в сборе | 1 |
| 22 | 0134615 | Кольцо | 1 |
| 23 | 0101915 | Поршневое кольцо | 2 |
| 24 | 0101916 | Кольцо блокировка | 1 |
| 25 | 0101910 | Кольцо | 2 |
| 26 | 0134616 | Роликовый подшипник | 1 |
| 27 | 0134617 | Роликовый подшипник | 1 |
| 28 | 0101917 | Уплотнительное кольцо | 1 |
| 29 | 0101919 | Уплотнительное кольцо | 5 |
| 30 | 0101920 | Масляное уплотнение | 1 |
| 31 | 0134618 | Болт | 5 |
| 32 | 0134619 | Болт | 20 |
| 33 | 0101727 | Болт | 50 |
| 34 | 0101928 | Разъём | 1 |
| 35 | 0101929 | Уплотнительная шайба | 3 |
| 36 | 0121813 | Установочный винт | 2 |
| 37 | 4514826 | Пробка | 2 |
| 38 | 0102821 | Пружинная шайба | 50 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
