Каталог запчастей HITACHI
Трубопроводы системы смазки (стрела 11.5M)<для дредгер> — HITACHI UH801

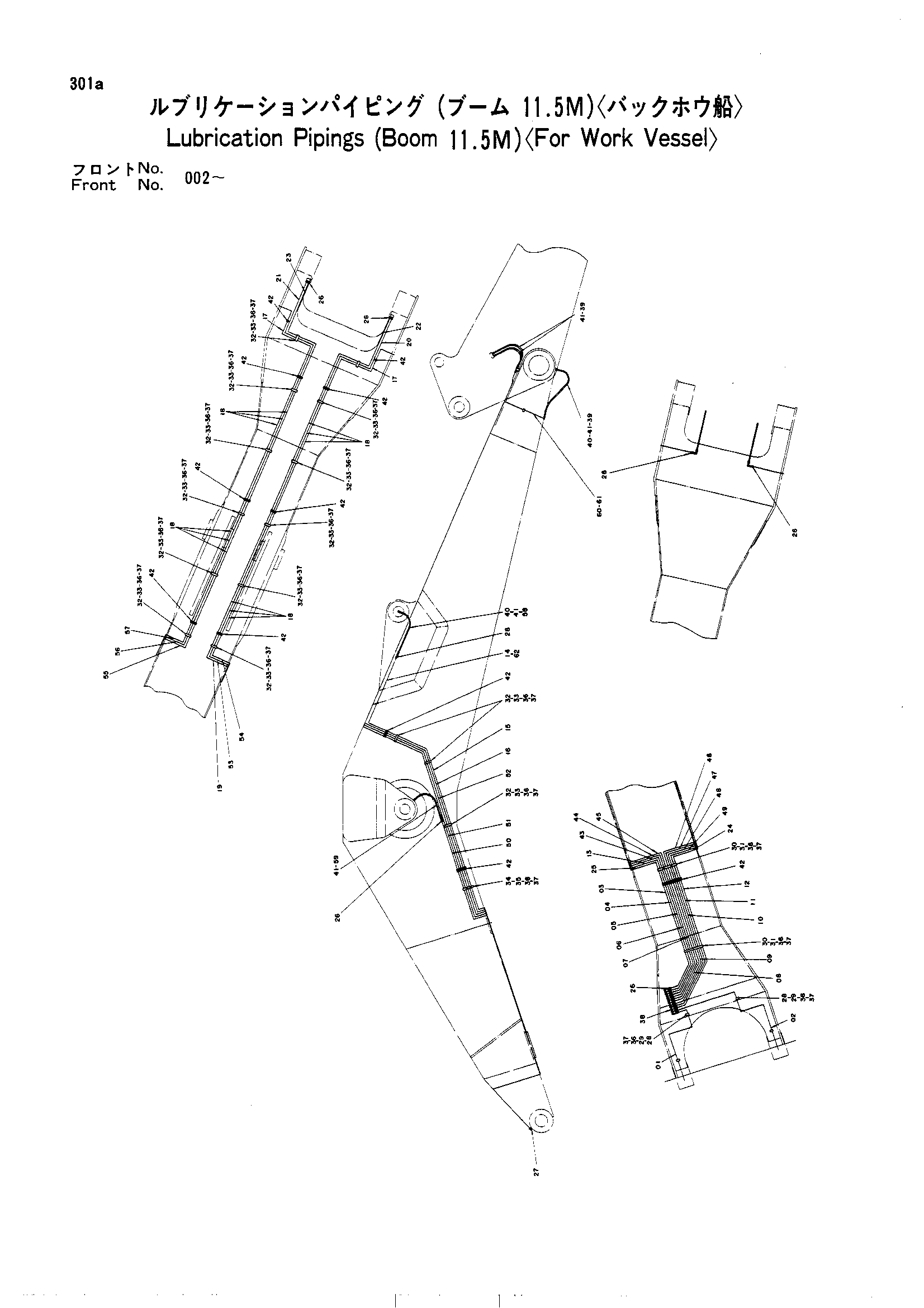

Заводская схема «Трубопроводы системы смазки (стрела 11.5M)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4153931 | Трубка | 1 |
| 02 | 4153932 | Трубка | 1 |
| 03 | 4153911 | Трубка | 1 |
| 04 | 4153912 | Трубка | 1 |
| 05 | 4153913 | Трубка | 1 |
| 06 | 4153914 | Трубка | 1 |
| 07 | 4153915 | Трубка | 1 |
| 08 | 4153916 | Трубка | 1 |
| 09 | 4153917 | Трубка | 1 |
| 10 | 4153918 | Трубка | 1 |
| 11 | 4153919 | Трубка | 1 |
| 12 | 4153920 | Трубка | 1 |
| 13 | 4153922 | Трубка | 1 |
| 14 | 4153938 | Трубка (правый) | 1 |
| 15 | 4153937 | Трубка | 2 |
| 16 | 4153936 | Трубка | 2 |
| 17 | 4153948 | Трубка | 2 |
| 18 | 4153945 | Трубка | 12 |
| 19 | 4153939 | Трубка | 1 |
| 20 | 4153947 | Трубка | 1 |
| 21 | 4154794 | Трубка | 1 |
| 22 | 4153946 | Трубка | 1 |
| 23 | 4154793 | Трубка | 1 |
| 24 | 4153930 | Трубка | 1 |
| 25 | 4153921 | Трубка | 1 |
| 26 | 4122125 | Адаптер | 22 |
| 27 | 4147587 | Угловой штуцер | 2 |
| 28 | 4032160 | Резиновая прокладка | 6 |
| 29 | 4032161 | Манжета | 6 |
| 30 | 4100029 | Хомут | 2 |
| 31 | 4100031 | Резиновая прокладка | 2 |
| 32 | 4032158 | Хомут | 18 |
| 33 | 4032159 | Резиновая прокладка | 18 |
| 34 | 4116126 | Хомут | 2 |
| 35 | 4116125 | Резиновая прокладка | 2 |
| 36 | M111228 | Болт | 32 |
| 37 | A590912 | Пружинная шайба | 32 |
| 38 | J75481 | Штуцер | 12 |
| 39 | 4154804 | Нейлоновый шланг | 6 |
| 40 | 4147586 | Угловой штуцер | 4 |
| 41 | 4147585 | Адаптер | 16 |
| 42 | 4151901 | Адаптер | 48 |
| 43 | 4153923 | Трубка | 1 |
| 44 | 4153924 | Трубка | 1 |
| 45 | 4153925 | Трубка | 1 |
| 46 | 4153926 | Трубка | 1 |
| 47 | 4153927 | Трубка | 1 |
| 48 | 4153928 | Трубка | 1 |
| 49 | 4153929 | Трубка | 1 |
| 50 | 4153933 | Трубка | 2 |
| 51 | 4153934 | Трубка | 2 |
| 52 | 4153935 | Трубка | 2 |
| 53 | 4153940 | Трубка | 1 |
| 54 | 4153941 | Трубка | 1 |
| 55 | 4153942 | Трубка | 1 |
| 56 | 4153943 | Трубка | 1 |
| 57 | 4153944 | Трубка | 1 |
| 58 | 4147581 | Нейлоновый шланг | 2 |
| 59 | 4147580 | Нейлоновый шланг | 2 |
| 60 | 4153949 | Трубка | 1 |
| 61 | 4153950 | Трубка | 1 |
| 62 | 4154783 | Трубка (левый) | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
