Фире екстингуисхемент система — HITACHI UH801

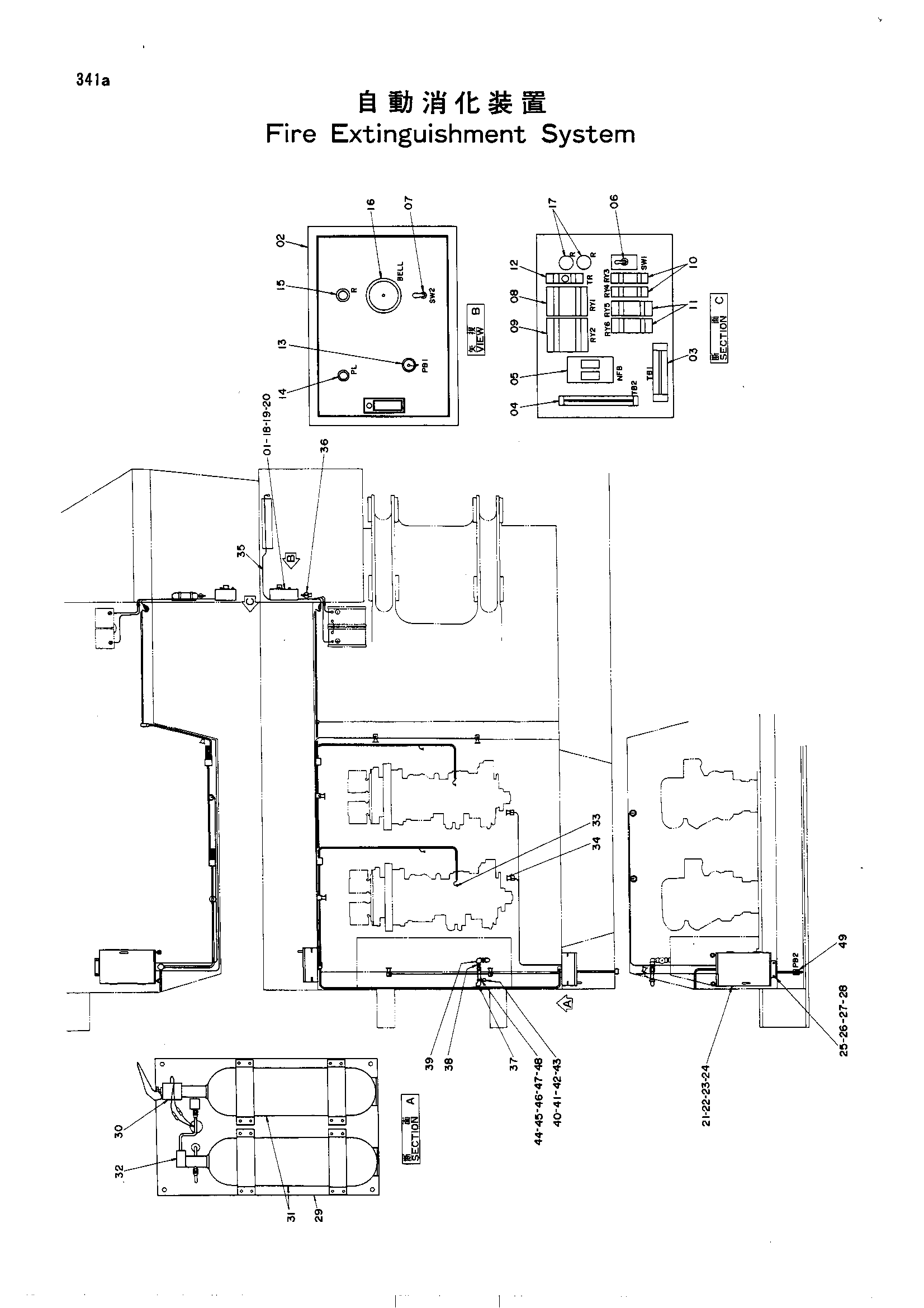

Заводская схема «Фире екстингуисхемент система» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4183504	Короб в сборе	1
02	4183503	Короб	1
03	4183502	Клемма	1
04	4183501	Клемма	1
05	4183500	Выключатель	1
06	4183499	Выключатель	1
07	4183498	Выключатель	1
08	4183497	Реле	1
09	4183496	Реле	1
10	4183495	Реле	2
11	4183494	Реле	2
12	4183493	Таймер	1
13	4183492	Выключатель	1
14	4183490	Фонарь	1
15	4183489	Фонарь	1
16	4183488	Белл	1
17	4183487	Резистор	2
18	J900614	Болт	4
19	A590106	Плоская шайба	4
20	A590906	Пружинная шайба	4
21	4183486	Короб	2
22	M111225	Болт	8
23	A590112	Плоская шайба	8
24	A590912	Пружинная шайба	8
25	4180844	Кронштейн	2
26	M111225	Болт	4
27	A590112	Плоская шайба	4
28	A590912	Пружинная шайба	4
29	4183485	Панель	2
30	4183484	Клапан соленио	2
31	4183481	Екстингуисхер	4
32	4183550	Адаптер	2
33	4183483	Выключатель термостатический	4
34	4183482	Форсунка	8
35	4183480	Жгут проводов	1
36	4183551	Екстингуисхер	1
37	9724069	Трубка	1
38	94-1706	Адаптер	2
39	94-0620	Угловой штуцер	1
40	4180846	Кронштейн	1
41	M111220	Болт	2
42	A590112	Плоская шайба	2
43	A590912	Пружинная шайба	2
44	4053698	Хомут трубки	1
45	M111270	Болт	1
46	J952012	Гайка	1
47	A590112	Шайба	2
48	A590912	Плоская шайба	1
49	4183491	Пружинная шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
