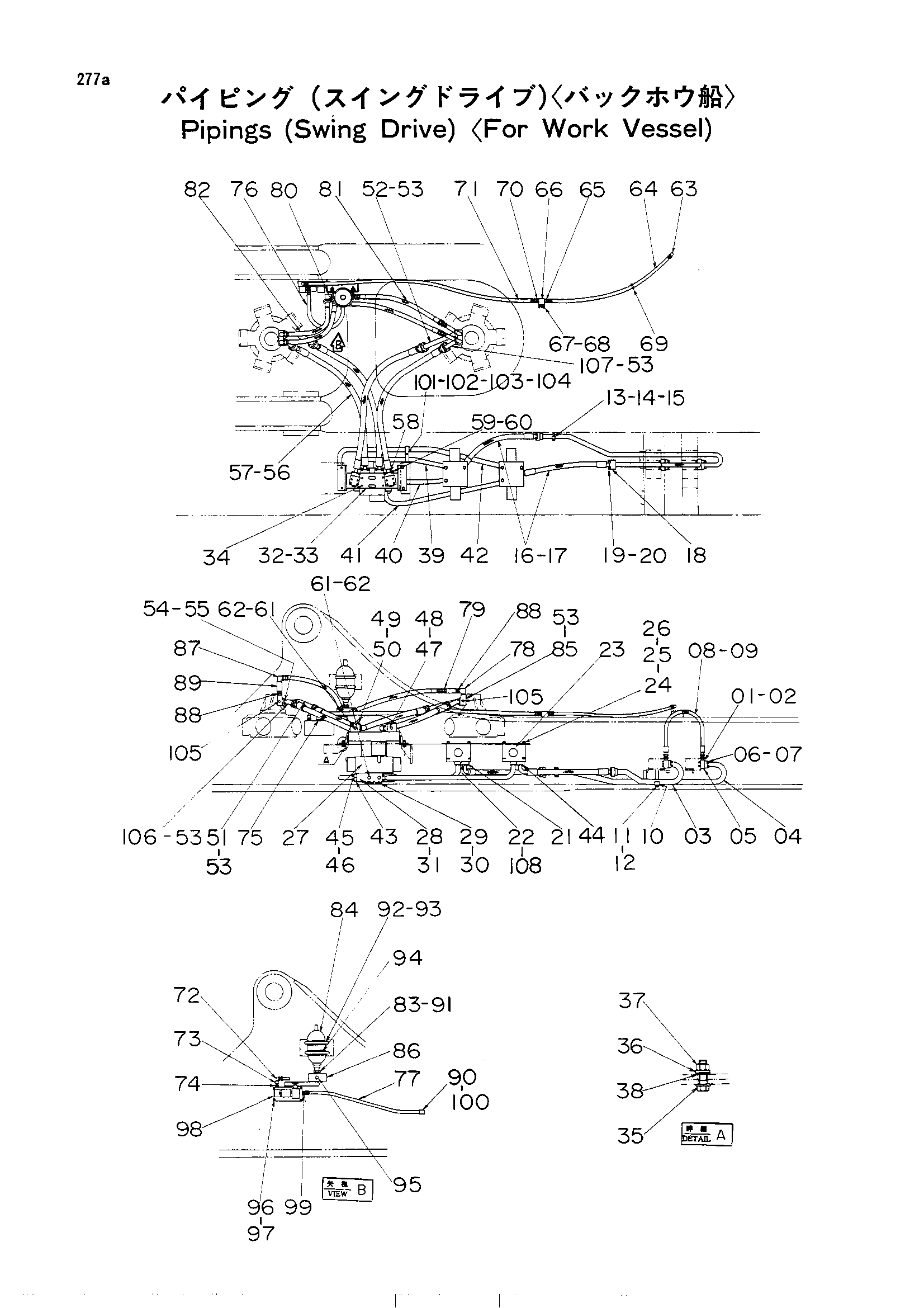

Поворот трубопроводы <для дредгер> — HITACHI UH801

Заводская схема «Поворот трубопроводы <для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	3014845	Блок	2
02	A811040	Уплотнительное кольцо	2
03	8013775	Трубка	1
04	7007036	Трубка	1
05	4508805	Уплотнительное кольцо	2
06	M341290	Болт	8
07	A590912	Пружинная шайба	8
08	94-1304	Адаптер	2
09	4053583	Шланг	1
10	4058334 замена: 4104693	Хомут трубки	1
10	4104693	Хомут трубки	1
11	M111271	Болт	2
11	M111280 замена: M111271	Болт	2
12	A590912	Пружинная шайба	2
13	4058347	Хомут трубки	1
14	M111271	Болт	2
15	A590912	Пружинная шайба	2
16	4089682	Шланг	2
17	4508805	Уплотнительное кольцо	4
18	4075853	Разъёмный фланец	4
19	M351245	Болт	8
20	A590912	Пружинная шайба	8
21	4089703	Разъёмный фланец	4
22	M341450	Болт	8
23	4084110	Гидрораспределитель	2
24	M111204	Болт	6
25	A590912	Пружинная шайба	6
26	M501210	Гайка	6
27	4084109 замена: 4106560	Тормозной клапан	1
27	4084109 замена: 94?1601	Тормозной клапан	1
27	4106560 замена: 4169394	Тормозной клапан	1
27	4106560	Тормозной клапан	1
27	4169394	Тормозной клапан	1
27	4169394	Тормозной клапан	1
28	2010213	Блок	1
29	M211601	Болт	8
30	A590916	Пружинная шайба	8
31	A811050	Уплотнительное кольцо	2
32	7007066	Блок	1
33	A811050	Уплотнительное кольцо	2
34	M341690	Болт	8
35	M111650	Болт	4
36	A590916	Пружинная шайба	4
37	J952016	Гайка	4
37	M501613 замена: J952016	Гайка	4
38	4057751 замена: 4114405	Шайба	8
38	4114405	Шайба	8
39	8013811	Трубка	1
40	8013812	Трубка	1
41	8013813	Трубка	1
42	8013814	Трубка	1
43	4508805	Уплотнительное кольцо	8
44	M341445	Болт	16
45	M351245	Болт	16
46	A590912	Пружинная шайба	16
47	4087582	Блок	2
48	4508805	Уплотнительное кольцо	2
49	M111200	Болт	8
50	A590912	Пружинная шайба	8
51	8013809 замена: 8022353	Трубка	1
51	8013809 замена: 9714962	Трубка	1
51	8022353	Трубка	1
52	8013810 замена: 8022354	Трубка	1
52	8013810 замена: 9714961	Трубка	1
52	8022354	Трубка	1
53	A811040	Уплотнительное кольцо	8
54	M351290	Болт	16
55	A590912	Пружинная шайба	16
56	4089679	Шланг	4
57	4508805	Уплотнительное кольцо	8
58	4075853	Разъёмный фланец	16
59	M351245	Болт	32
60	A590912	Пружинная шайба	32
61	4081278	Пробка	4
62	4506418	Уплотнительное кольцо	4
63	94-1503	Угловой штуцер	1
64	4097571	Шланг	1
65	94-1303	Адаптер	1
66	4041284	Разъём	1
67	M111022	Болт	2
68	A590910	Пружинная шайба	2
69	4055312	Ленточный зажим	4
70	94-1302	Адаптер	1
71	4055227	Шланг	1
72	94-1402	Угловой штуцер	1
73	94-0676	Разъём S	1
74	94-1702	Адаптер	1
75	94-1403	Угловой штуцер	2
76	4067527	Шланг	1
77	4088042	Шланг	1
78	94-0634	Угловой штуцер	2
79	94-1305	Адаптер	3
80	94-1505	Угловой штуцер	1
81	4095590	Шланг	2
82	4095589	Шланг	2
83	3019942	Адаптер	1
83	4095132	Адаптер	1
84	4095103	Гидроаккумулятор	1
84	4112987	Гидроаккумулятор	1
85	2011334	Блок	2
86	3016168	Монифолд	1
87	94-1405	Угловой штуцер	4
88	94-1705	Адаптер	4
89	4096068	Обратный клапан	4
90	94-1609	Переходник	1
91	4508805	Уплотнительное кольцо	1
91	A810055	Уплотнительное кольцо	1
92	4095088	U-образный болт	2
92	4117497	U-образный болт	2
93	M501613	Гайка	4
93	M501613	Гайка	8
94	4032862	Резиновая прокладка	2
95	94-2022	Пробка	1
96	M111263	Болт	4
97	A590912	Пружинная шайба	4
98	4096021 замена: 4144898	Клапан блок	1
98	4144898	Клапан блок	1
99	94-1502	Угловой штуцер	1
100	94-1302	Адаптер	1
101	4032284	Хомут трубки	2
102	M111245	Болт	1
103	A590912	Пружинная шайба	1
104	M501210	Гайка	1
105	94-2012	Пробка	4
106	9714962	Трубка	1
107	9714961	Трубка	1
108	A590914	Пружинная шайба	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
