Управление двигателем — HITACHI UH801

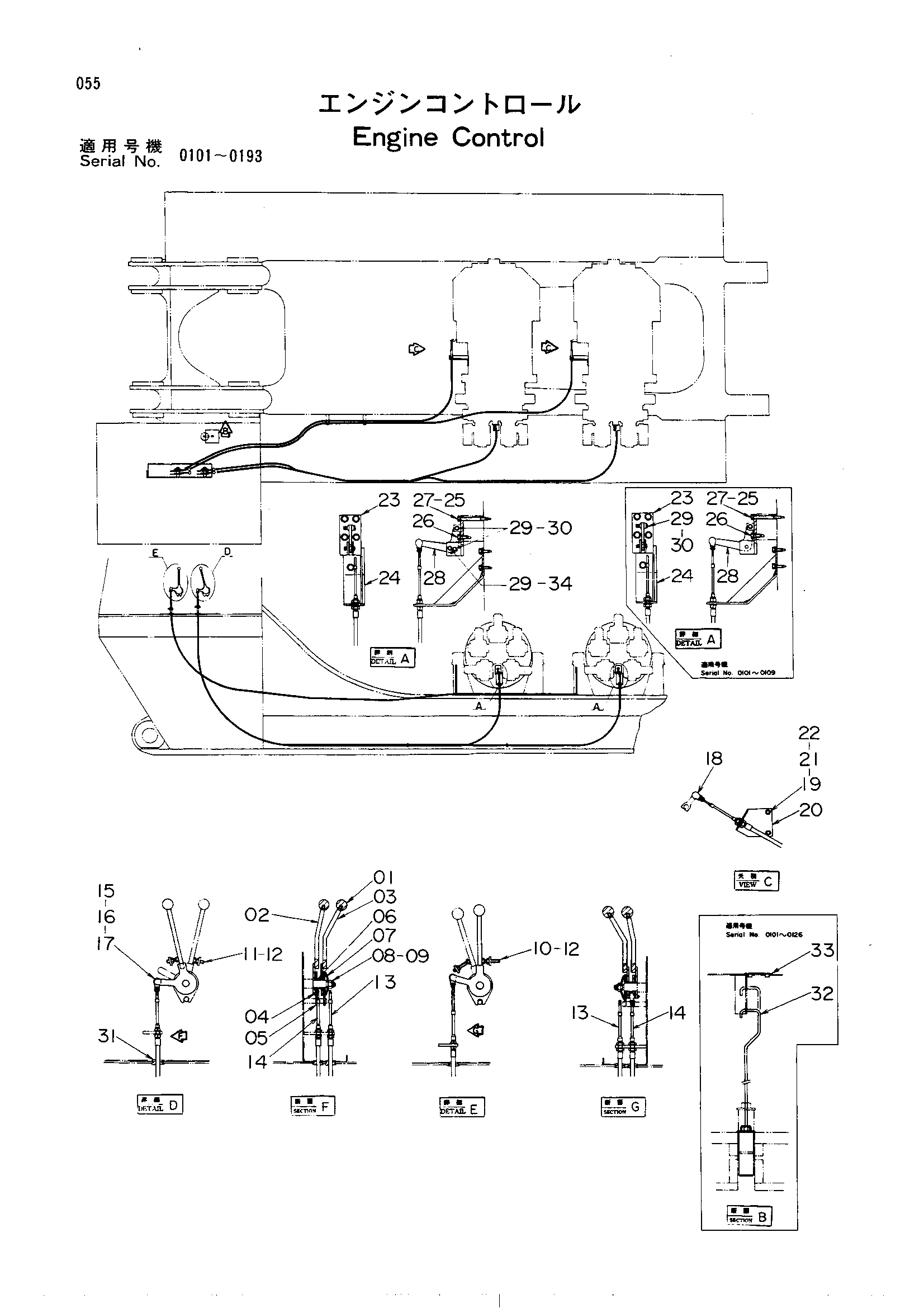

Заводская схема «Управление двигателем» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	499845	Рукоятка	4
02	8014020	Рычаг	2
03	8014019	Рычаг	2
04	428770	Диск	4
05	4053155	Пластина	4
06	4055604	Проставка	2
07	4502974	Пружина флусх	4
08	M631619	Корончатая гайка	2
09	A764032	Шплинт	2
10	M161050	Болт	4
10	M161056 замена: M161050	Болт	4
11	M111032	Болт	4
12	M501008	Гайка	8
13	4046572	Трос	2
14	4046575	Трос	2
15	4056017	Шарнир	8
16	A590906	Пружинная шайба	8
17	M500605	Гайка	16
18	A590106	Шайба	2
19	A590110	Шайба	4
20	3014839 замена: 8037062	Кронштейн	2
21	19H731	Болт	4
22	A590910	Пружинная шайба	4
23	8014171	Кронштейн	2
24	7007209	Кронштейн	2
25	M211000	Болт	4
26	M211025	Болт	8
27	A590910	Пружинная шайба	12
28	3014840	Рычаг	2
29	4094499	Палец	4
29	4094499	Палец	6
30	A764022	Шплинт	4
31	4088401	Резиновая втулка	4
32	8014172	Блокировка поворот	1
33	9709354	Крышка	1
34	4022699	Стопорный палец	2

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
