Управление двигателем — HITACHI UH801

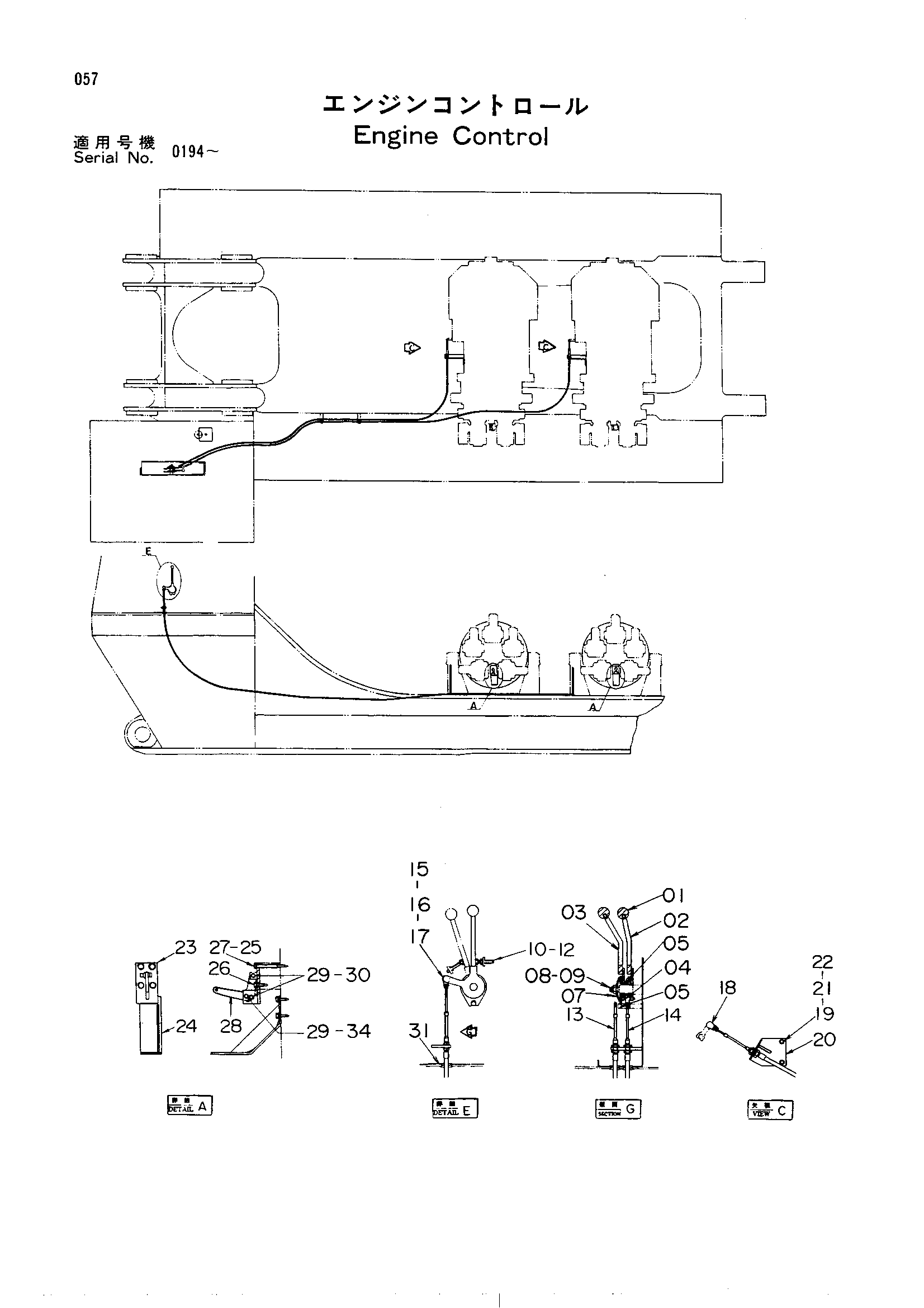

Заводская схема «Управление двигателем» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 499845 | Рукоятка | 2 |
| 02 | 8014020 | Рычаг | 1 |
| 03 | 8014019 | Рычаг | 1 |
| 04 | 428770 | Диск | 2 |
| 05 | 4053155 | Пластина | 2 |
| 06 | 4055604 | Проставка | 1 |
| 07 | 4502974 | Пружина флусх | 2 |
| 08 | M631619 | Корончатая гайка | 1 |
| 09 | A764032 | Шплинт | 1 |
| 10 | M161050 | Болт | 4 |
| 12 | M501008 | Гайка | 4 |
| 13 | 4046572 | Трос | 1 |
| 14 | 4046575 | Трос | 1 |
| 15 | 4056017 | Шарнир | 4 |
| 16 | A590906 | Пружинная шайба | 4 |
| 17 | M500605 | Гайка | 8 |
| 18 | A590106 | Шайба | 2 |
| 19 | A590110 | Шайба | 4 |
| 20 | 8037062 | Кронштейн | 2 |
| 21 | 19H731 | Болт | 4 |
| 22 | A590910 | Пружинная шайба | 4 |
| 23 | 8014171 | Кронштейн | 2 |
| 24 | 7007209 | Кронштейн | 2 |
| 25 | M211000 | Болт | 4 |
| 26 | M211025 | Болт | 8 |
| 27 | A590910 | Пружинная шайба | 12 |
| 28 | 3014840 | Рычаг | 2 |
| 29 | 4094499 | Палец | 6 |
| 30 | A764022 | Шплинт | 4 |
| 31 | 4088401 | Резиновая втулка | 4 |
| 34 | 4022699 | Стопорный палец | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
