Гидроцилиндр рукояти (стрела 8.5M)<для дредгер> — HITACHI UH801

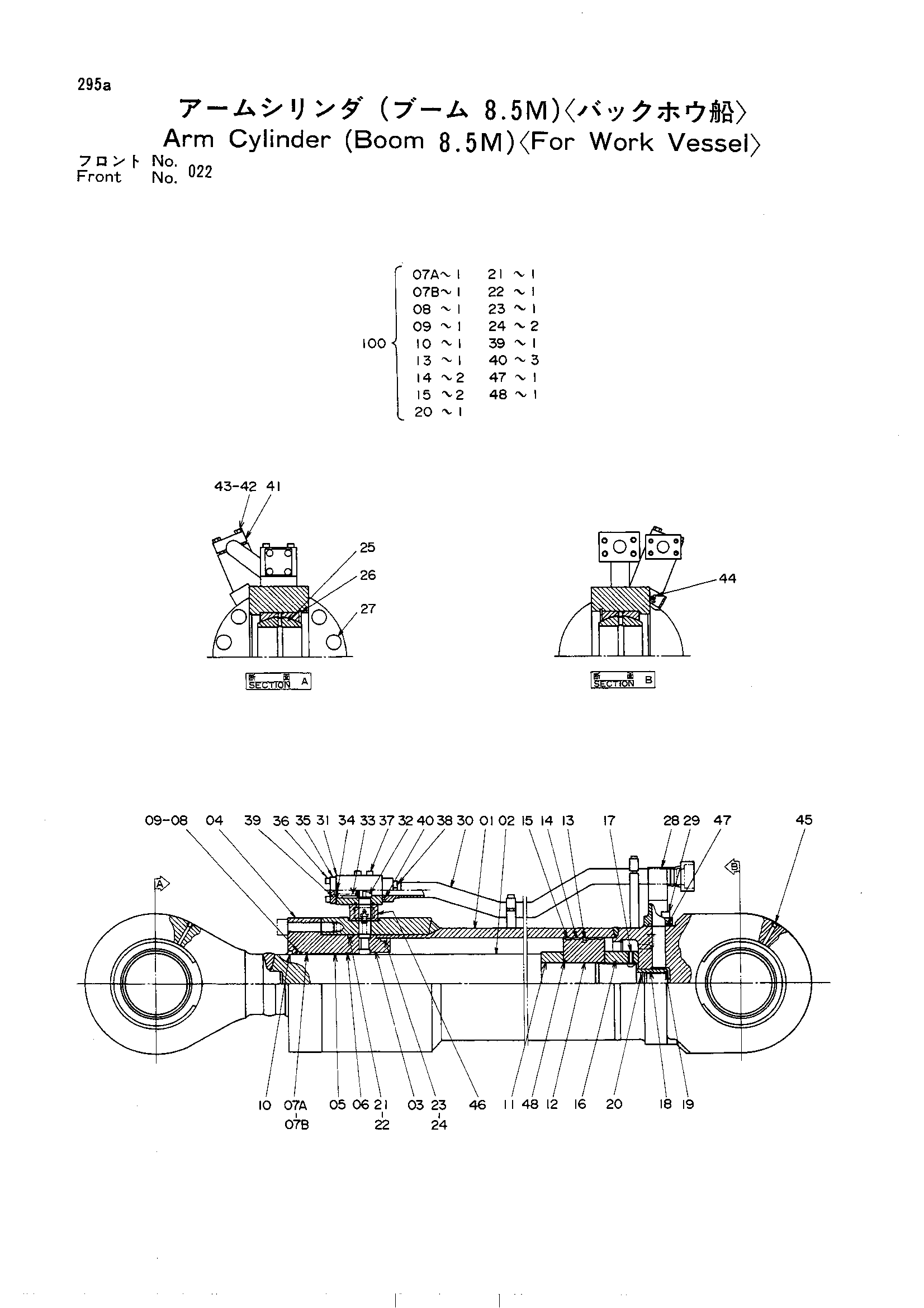

Заводская схема «Гидроцилиндр рукояти (стрела 8.5M)<для дредгер>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4199940 | Рукоять гидроцилиндр. в сборе | 2 | |
| 01 | 3028866 | Гидроцилиндр | 1 |
| 02 | 4199803 | Шток поршня | 1 |
| 03 | 4104494 | Проставка | 1 |
| 04 | 4201548 | Головка гидроцилиндра | 1 |
| 05 | 4036088 | Втулка | 2 |
| 06 | 0171705 | Стопорное кольцо | 1 |
| 07A | 4123501 | Уплотнение | 1 |
| 07B | 4123513 | Уплотнительное кольцо | 1 |
| 08 | 4105385 | U-образная манжета | 1 |
| 09 | 4104489 | Опорное кольцо | 1 |
| 10 | 0242306 | Грязесъёмное кольцо | 1 |
| 11 | 4104487 | Кольцо кусхинг | 1 |
| 12 | 4199805 | Поршень | 1 |
| 13 | 4199560 | Кольцо уплотнение в сборе | 1 |
| 14 | 4199808 | Кольцо | 2 |
| 15 | 4199809 | Кольцо | 2 |
| 16 | 4199810 | Гайка | 1 |
| 17 | 4104480 | Установочный винт | 1 |
| 18 | 4104479 | Кольцо амортизатор | 1 |
| 19 | 4094943 | Установочный винт | 1 |
| 20 | 4123514 | Уплотнительное кольцо | 1 |
| 21 | 4123507 | Уплотнительное кольцо | 1 |
| 22 | 4104476 | Опорное кольцо | 1 |
| 23 | 4123508 | Уплотнительное кольцо | 1 |
| 24 | 4104474 | Опорное кольцо | 2 |
| 25 | 4094940 | Подшипник. спх.рол. | 2 |
| 26 | 4094941 | Стопорное кольцо | 2 |
| 27 | 4094931 | Болт с внутренним шестигранником | 12 |
| 28 | 4123498 | Соединение | 1 |
| 29 | 4104495 | Болт с внутренним шестигранником | 4 |
| 30 | 3029002 | Трубка | 1 |
| 31 | 4104469 | Корпус клапан | 1 |
| 32 | 4104468 | Клапан | 1 |
| 32 | 4104468 | Клапан(для 4.0M, 5.5M рукоять) | 1 |
| 33 | 4105384 | Пружина | 1 |
| 34 | 4063807 | Направляющая пружины | 2 |
| 35 | 4063808 | Пробка | 1 |
| 36 | M341236 | Болт с внутренним шестигранником | 4 |
| 37 | 4104467 | Болт с внутренним шестигранником | 4 |
| 38 | M341245 | Болт с внутренним шестигранником | 4 |
| 39 | 4123506 | Уплотнительное кольцо | 1 |
| 40 | 4123510 | Уплотнительное кольцо | 3 |
| 41 | 4123511 | Держатель | 2 |
| 42 | M121250 | Болт | 4 |
| 43 | 4094945 | Стопорная шайба | 2 |
| 44 | 4059391 | Воздушный клапан | 2 |
| 45 | 94-2011 | Пробка | 2 |
| 46 | 4123497 | Соединение | 1 |
| 47 | 4123444 | Уплотнительное кольцо | 1 |
| 48 | 4123580 | Уплотнительное кольцо | 1 |
| 100 | 4205294 | Комплект уплотнений | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
