Ходовой трубопроводы (1) — HITACHI UH801

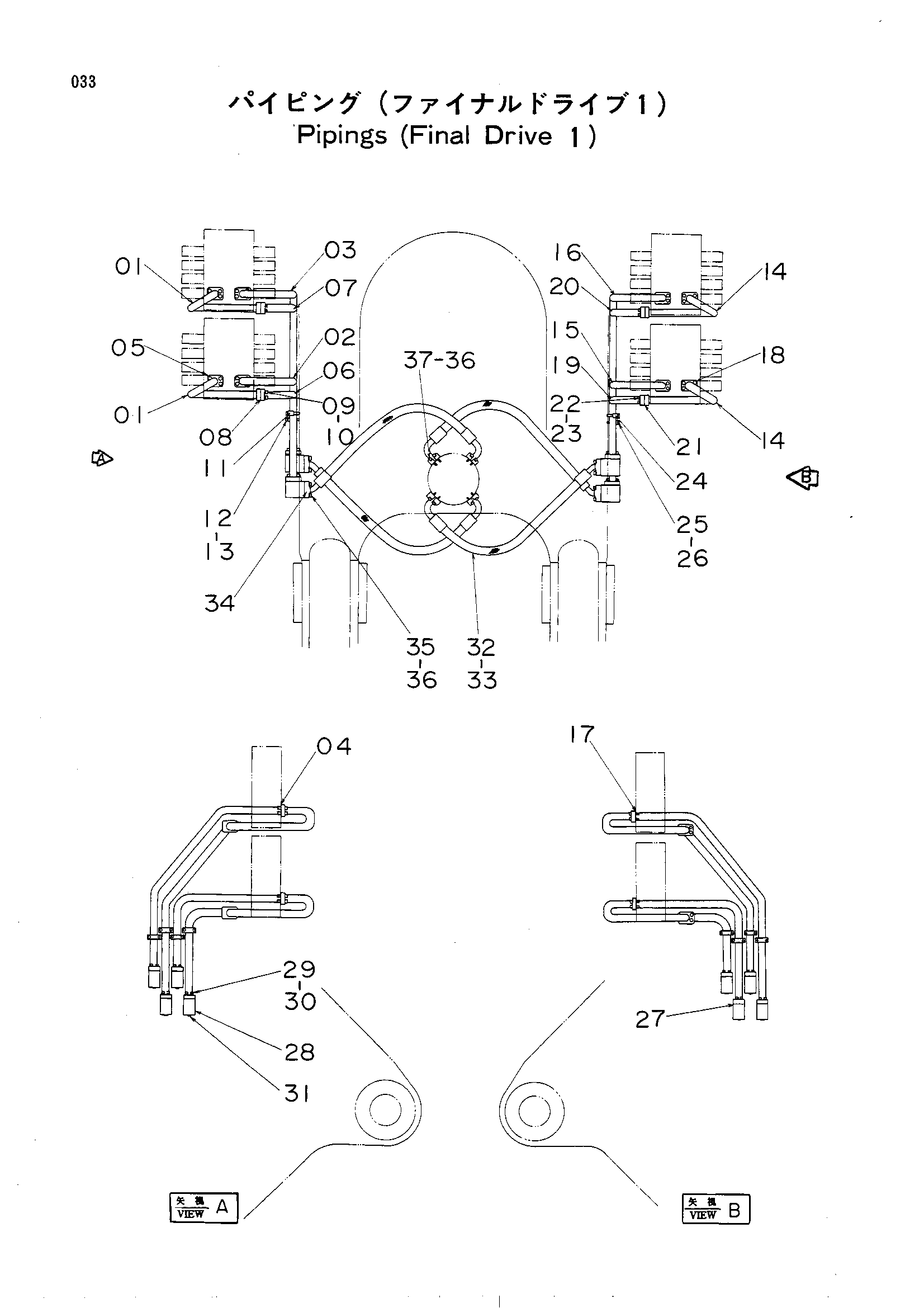

Заводская схема «Ходовой трубопроводы (1)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	8014204	Трубка	2
02	8014206	Трубка	1
03	8014208	Трубка	1
04	4508805	Уплотнительное кольцо	4
05	M341445	Болт с внутренним шестигранником	16
06	8014207	Трубка	1
07	8014205	Трубка	1
08	4508805	Уплотнительное кольцо	2
09	M351245	Болт с внутренним шестигранником	8
10	A590912	Пружинная шайба	8
11	4058347	Хомут трубки	4
12	M111271	Болт	8
13	A590912	Пружинная шайба	8
14	8014209	Трубка	2
15	8014211	Трубка	1
16	8014213	Трубка	1
17	4508805	Уплотнительное кольцо	4
18	M341445	Болт с внутренним шестигранником	16
19	8014210	Трубка	1
20	8014212	Трубка	1
21	4508805	Уплотнительное кольцо	2
22	M351245	Болт с внутренним шестигранником	8
23	A590912	Пружинная шайба	8
24	4058347	Хомут трубки	4
25	M111271	Болт	8
26	A590912	Пружинная шайба	8
27	4508805	Уплотнительное кольцо	8
28	4087583	Блок	8
29	M351245	Болт	32
30	A590912	Пружинная шайба	32
31	94-2011	Пробка	8
32	4089686	Шланг	8
33	4508805	Уплотнительное кольцо	16
34	4075853	Разъёмный фланец	32
35	M111245	Болт	32
35	M351245 замена: M111245	Болт с внутренним шестигранником	32
36	A590912	Пружинная шайба	64
37	M341245	Болт с внутренним шестигранником	32

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
