Наклон гидроцилиндр <погрузчик> — HITACHI UH801

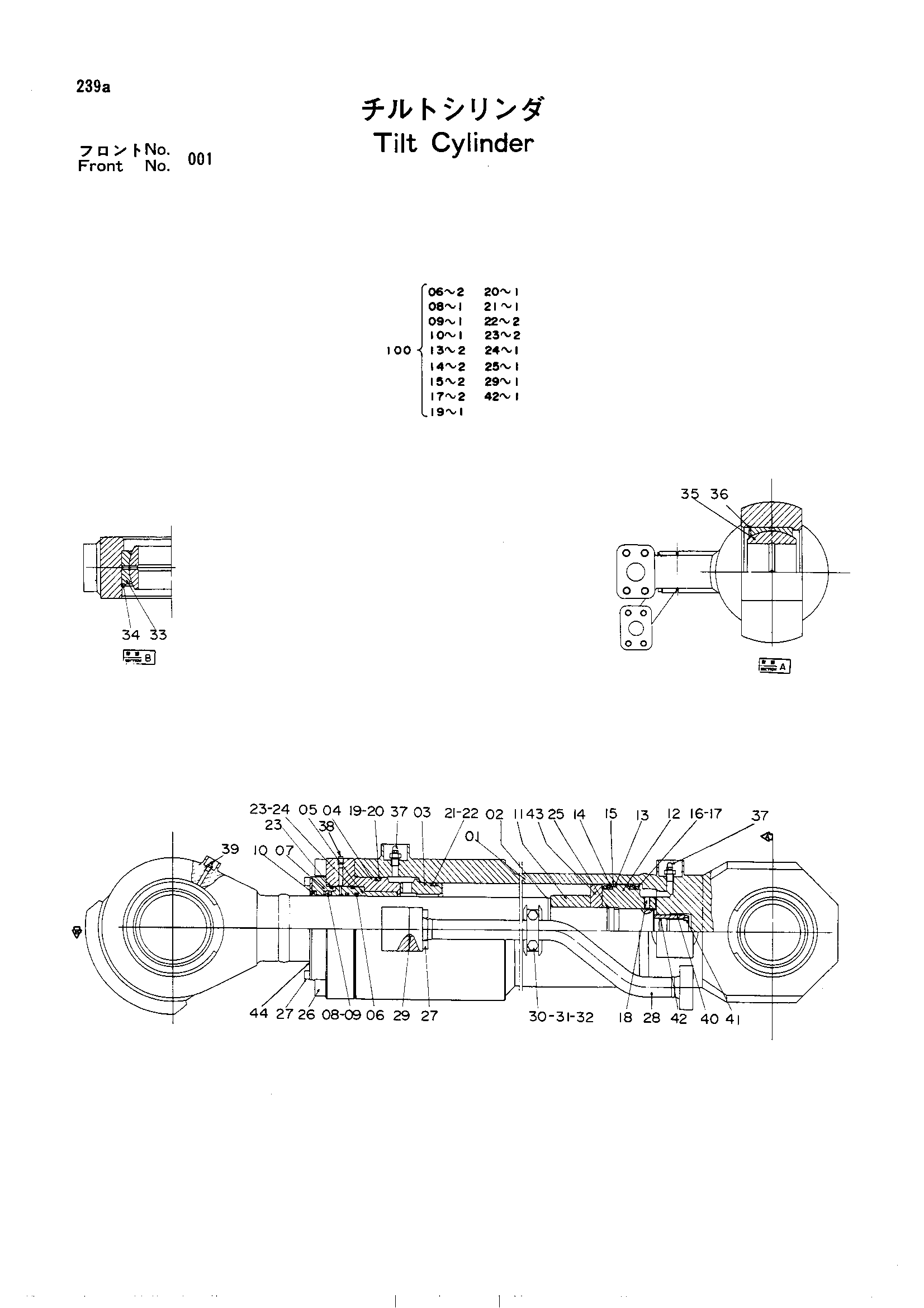

Заводская схема «Наклон гидроцилиндр <погрузчик>» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 2009684 | Наклон гидроцилиндр. в сборе (правый) | 1 | |
| 2009685 | Наклон гидроцилиндр. в сборе (правый) | 1 | |
| 01 | 3016118 замена: 3018131 | Гидроцилиндр | 1 |
| 01 | 3016118 замена: 3018132 | Гидроцилиндр | 1 |
| 01 | 3016118 замена: 4034658 | Гидроцилиндр | 1 |
| 01 | 3016118 замена: 4101163 | Гидроцилиндр | 1 |
| 01 | 3016118 замена: 4104495 | Гидроцилиндр | 1 |
| 01 | 3016118 замена: 4104496 | Гидроцилиндр | 1 |
| 01 | 3016118 замена: 4104497 | Гидроцилиндр | 1 |
| 02 | 3016115 | Шток поршня | 1 |
| 03 | 4094947 | Проставка | 1 |
| 04 | 3016129 | Головка гидроцилиндра | 1 |
| 05 | 4094948 | Втулка | 1 |
| 06 | 4094960 | Кольцо | 2 |
| 07 | 4094956 | Держатель | 1 |
| 08 | 4094949 | U-образная манжета | 1 |
| 09 | 4094962 | Опорное кольцо | 1 |
| 10 | 4094952 | Кольцо виппер | 1 |
| 11 | 4094953 | Кольцо амортизатор | 1 |
| 12 | 4094950 | Поршень | 1 |
| 13 | 4045610 | Поршневое кольцо | 2 |
| 14 | 4094951 | U-образная манжета | 2 |
| 15 | 4094898 | Хеал | 2 |
| 16 | 4045612 | Держатель | 2 |
| 17 | 4039605 | Ограничитель | 2 |
| 18 | 4059385 | Установочный винт | 1 |
| 19 | 4059387 | Уплотнительное кольцо | 1 |
| 20 | 4094957 | Опорное кольцо | 1 |
| 21 | 4045616 | Уплотнительное кольцо | 1 |
| 22 | 4045615 | Опорное кольцо | 2 |
| 23 | 4094961 | Уплотнительное кольцо | 2 |
| 24 | 4094955 | Опорное кольцо | 1 |
| 25 | 4059388 | Уплотнительное кольцо | 1 |
| 26 | 4094954 | Болт с внутренним шестигранником | 12 |
| 27 | M341245 | Болт с внутренним шестигранником | 20 |
| 28 | 3016116 замена: 3018130 | Трубка (правый) | 1 |
| 28 | 3016117 замена: 3018129 | Трубка (левый) | 1 |
| 29 | 4034658 | Уплотнительное кольцо | 1 |
| 30 | 4094944 | Хомут трубки | 2 |
| 31 | M121250 | Болт | 4 |
| 32 | 4094945 | Стопорная шайба | 2 |
| 33 | 4094911 | Подшипник. спхерикал | 1 |
| 34 | 4094912 | Стопорное кольцо | 1 |
| 35 | 4045614 | Подшипник. спхерикал | 1 |
| 36 | 4045607 | Стопорное кольцо | 1 |
| 37 | 4059391 | Воздушный клапан | 2 |
| 38 | 94-2011 | Пробка | 1 |
| 39 | 4009445 | Штуцер | 1 |
| 40 | 4094946 | Кольцо амортизатор | 1 |
| 41 | 4094943 | Установочный винт | 1 |
| 42 | 4094958 | Уплотнительное кольцо | 1 |
| 43 | 4094959 | Ограничитель | 1 |
| 44 | 4105421 | Фиксатор | 2 |
| 100 | 4094895 | Комплект SEL | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
