Насос трансмиссия — HITACHI UH801

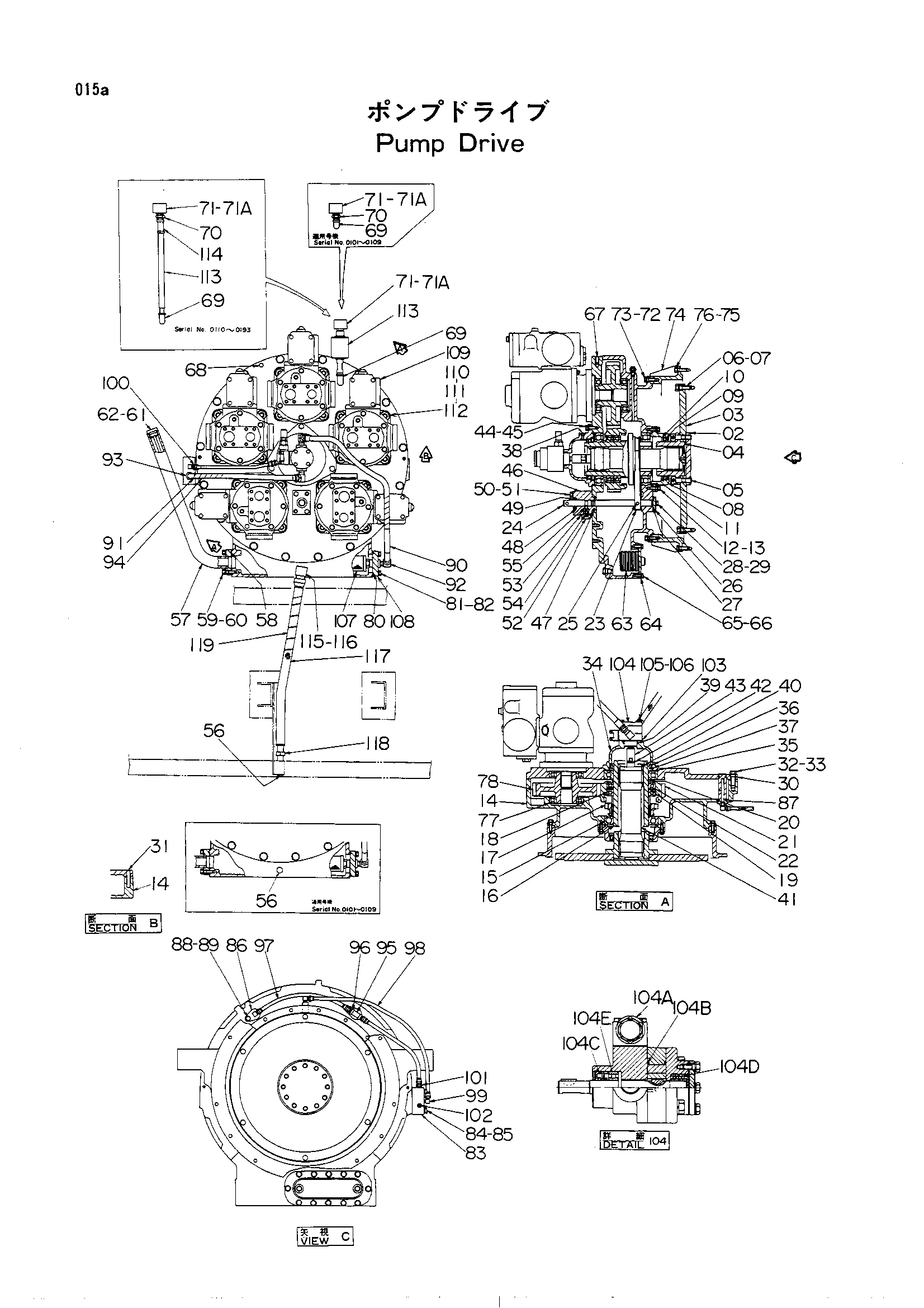

Заводская схема «Насос трансмиссия» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02-78	9025717	Насос привод в сборе	2
02	4083750	Седло винта	1
03	2009655	Пластина	1
04	3013592	Муфта	1
05	4069221	Болт с внутренним шестигранником	12
06	19H1356	Болт	6
07	A590916	Пружинная шайба	6
08	2009667	Крышка	1
09	4083852	Масляное уплотнение	1
10	4083425	Стопорное кольцо	1
11	A810190	Уплотнительное кольцо	1
12	M211036	Болт	6
13	A590910	Пружинная шайба	6
14	0000165	Корпус	1
15	923912	Шариковый подшипник	2
16	2009654	Вал	1
17	3013597	Шестерня	1
18	4083360	Брг.балл	2
19	4083745	Проставка	1
20	4083744	Проставка	1
21	2009660	Шестерня	1
22	4083427	Стопорное кольцо	1
23	2009656	Йорк	1
24	3013591	Вал	1
25	494459	Пружинный штифт	1
26	4083747	Крышка	1
27	A810035	Уплотнительное кольцо	1
28	M211028	Болт	2
29	A590910	Пружинная шайба	2
30	1003171	Крышка	1
31	4189879	Установочный штифт	2
31	J401263 замена: 41899879	Установочный штифт	2
32	M211445	Болт	16
33	A590914	Пружинная шайба	16
34	1003170	Крышка	1
35	A810190	Уплотнительное кольцо	1
36	930659	Масляное уплотнение	1
37	4083426	Стопорное кольцо	1
38	94-2010	Пробка	1
39	4000812	Уплотнительное кольцо	1
40	988850	Стопорное кольцо	1
41	2009653	Вал	1
42	4083743	Муфта	1
43	4083752	Муфта	1
44	M211232	Болт	3
45	A590912	Пружинная шайба	3
46	3013590	Блок	1
47	A810045	Уплотнительное кольцо	1
48	931796	Масляное уплотнение	1
49	991859	Стопорное кольцо	1
50	M211090	Болт	2
51	A590910	Пружинная шайба	2
52	4504340	Пробка	1
53	A890020	Манжета	1
54	4504339	Пружина	1
55	R42849	Шарик	1
56	960339	Пробка магнит	1
57	7006612 замена: 8025086	Трубка	1
57	7006612 замена: 8025087	Трубка	1
57	7006612 замена: 970486	Трубка	1
57	8025087	Трубка	1
58	A810080	Уплотнительное кольцо	1
59	M211040	Болт	4
60	A590910	Пружинная шайба	4
61	8012827 замена: 8025086	Указатель уровня	1
61	8012827 замена: 8025087	Указатель уровня	1
61	8012827 замена: 970486	Указатель уровня	1
61	8025086	Указатель уровня	1
62	4092910	Манжета	1
62	970486	Уплотнительное кольцо	1
63	4083851	Масляный радиатор	1
64	4083748	Прокладка	1
65	M211022	Болт	12
66	A590910	Пружинная шайба	12
67	428028	Пробка	1
68	439641	Пробка	3
69	94-0649	Угловой штуцер	1
70	94-1609	Переходник	1
71	4083754	Сапун	1
71A	4211473	Элемент	1
72	M211236	Болт	18
73	A590912	Пружинная шайба	18
74	1003169	Корпус	1
75	19H456	Болт	14
76	J21384	Пружинная шайба	14
77	943767	Шариковый подшипник	10
78	2009659	Шестерня	5
80-108	9025718	Смазка в сборе	2
80	A810080	Уплотнительное кольцо	1
81	M211040	Болт	4
82	A590910	Пружинная шайба	4
83	3013594	Коллектор	1
84	M211063	Болт	2
85	A590910	Пружинная шайба	2
86	8012828	Форсунка	2
87	4028265	Уплотнительное кольцо	4
88	M211025	Болт	2
89	A590910	Пружинная шайба	2
90	4054357	Шланг	1
91	4512166	Шланг	1
92	94-1403	Угловой штуцер	3
93	94-1303	Адаптер	1
94	4044420	Защитный кожух	2
95	94-1701	Адаптер	1
96	94-0660	Тройник	1
97	4513004	Шланг	3
98	4058740	Шланг	1
99	94-1401	Угловой штуцер	3
100	94-1501	Угловой штуцер	2
101	94-1301	Адаптер	3
102	94-2022	Пробка	1
103	4083746	Прокладка	1
104	4083755	Насос трокхоид	1
104A	4169848	Предохранительный клапан	1
104B	4170020	Уплотнительное кольцо	2
104C	4170021	Масляное уплотнение	2
104D	4122177	Подшипник шарик	2
104E	4160762	Подшипник шарик	1
105	A590908	Пружинная шайба	2
106	M200880	Болт	2
107	4083753	Всасывающий фильтр	1
108	8012829	Крышка	1
109	4084108	Поршневой насос	10
110	M412045	Болт шпилька	40
111	M502016	Гайка	40
112	A590920	Пружинная шайба	40
113	4124125	Трубка	2
113	9726638	Трубка	1
114	J70086	Разъём	2
115	94-1603	Переходник	2
116	94-1403	Угловой штуцер	2
117	4512164	Шланг	2
118	94-1303	Адаптер	2
119	4044420	Защитный кожух	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
