Топливные трубопроводы — HITACHI UH801

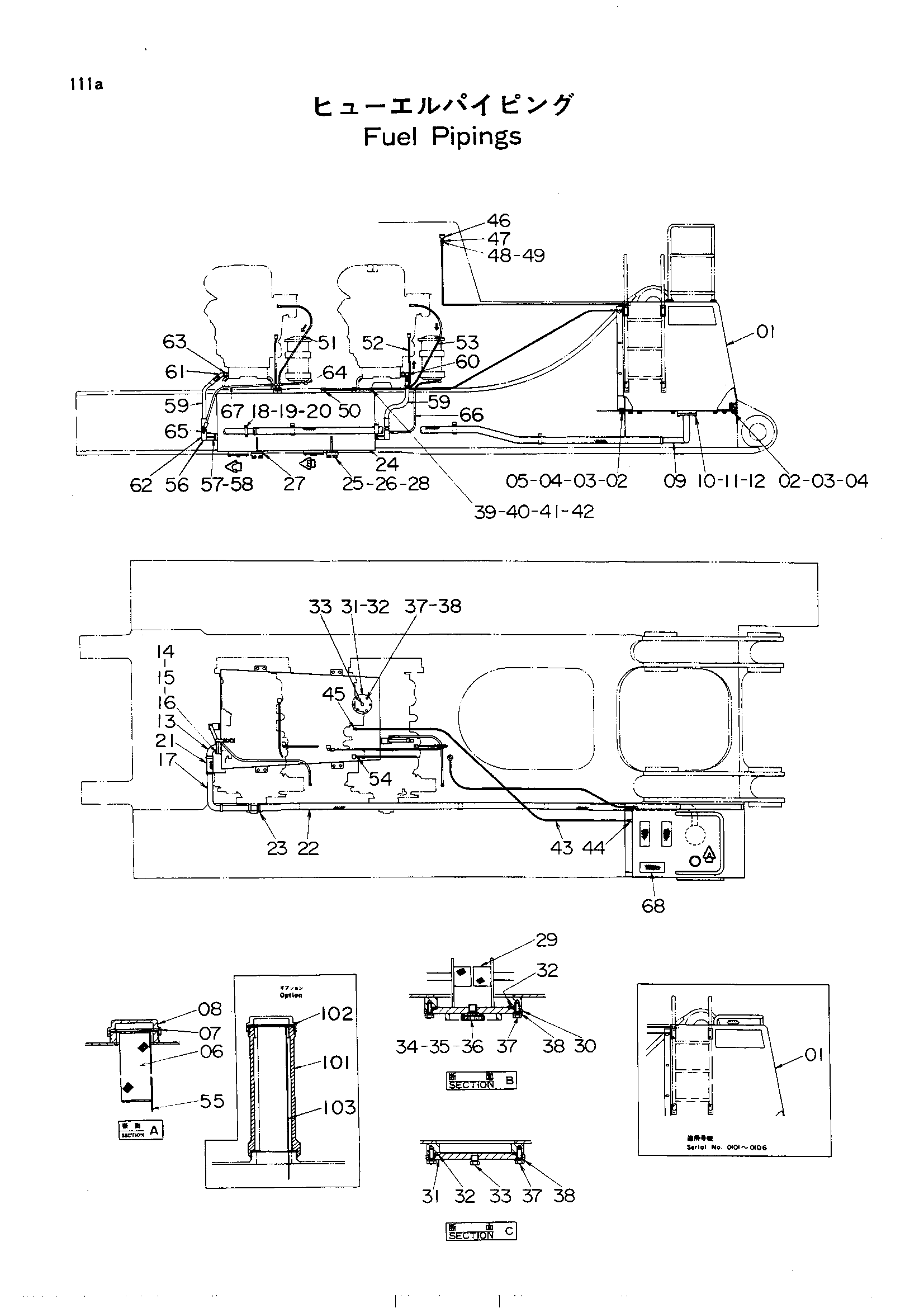

Заводская схема «Топливные трубопроводы» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	5000738 замена: 5001095	Топливный бак	1
01	5001095	Топливный бак	1
02	A590120	Шайба	18
03	A590920	Пружинная шайба	14
04	M112056	Болт	14
05	M512016	Гайка	4
06	3009432 замена: 4188368	Сетчатый фильтр	1
06	4188368	Сетчатый фильтр	1
07	4031285	Паккинг.руббер	1
08	3502384	Колпачок	1
09	8014284	Трубка	1
10	A810165	Уплотнительное кольцо	1
11	A590910	Пружинная шайба	6
12	M111036	Болт	6
13	8014311	Трубка	1
14	A810060	Уплотнительное кольцо	1
15	A590912	Пружинная шайба	3
16	M111236	Болт	3
17	8014283	Трубка	1
18	4053865	Хомут трубки	2
19	A590910	Пружинная шайба	4
20	M111016	Болт	4
21	4033342	Резиновый шланг	1
22	4089234	Резиновый шланг	1
23	4504491	Хомут шланга	8
24	5000680	Топливный бак	1
25	M112471	Болт	8
25	M112480	Болт	8
26	A590924	Пружинная шайба	8
27	4088591	Регулировочная шайба	10
28	4085614	Шайба	8
29	499682	Фильтр	2
30	8007570	Крышка	1
31	4089382	Крышка	1
31	4089382	Крышка	2
32	A810165	Уплотнительное кольцо	2
32	A810165	Уплотнительное кольцо	3
33	447483	Пробка	1
33	447483	Пробка	2
34	954495	Уплотнительное кольцо	1
35	453142	Пробка дренажный	1
36	453143	Манжета резиновый	1
37	M111025	Болт	12
37	M111025	Болт	18
38	A590910	Пружинная шайба	12
38	A590910	Пружинная шайба	18
39	4000860	Зажим трубка	1
40	M430610	Винт	1
41	A590906	Пружинная шайба	1
42	957943	Амортизатор	1
43	4089532	Трубка	2
44	4508492	Штуцер трубка	2
45	4507085	Штуцер трубка	2
46	4083754	Сапун	1
47	4093294	Разъём S	1
48	4000860	Зажим трубка	1
49	M430610	Винт	1
50	4051918	Угловой штуцер	2
51	4085908	Резиновый шланг	1
52	4085909	Резиновый шланг	1
53	4085910	Резиновый шланг	1
54	4086692	Адаптер	2
55	1003884	Указатель уровня	1
56	7010193	Опора	2
57	M111025	Болт	8
58	A590910	Пружинная шайба	8
59	4113326	Шланг	2
60	94-1404	Угловой штуцер	1
61	94-1504	Угловой штуцер	1
62	94-2014	Пробка	2
63	3020006	Адаптер	2
63	3040907	Адаптер	2
64	4118584	Угловой штуцер	2
65	94-1402	Угловой штуцер	2
66	4118271	Шланг	1
67	4112027	Шланг	1
68	4073519	Лента	3
101	8019897	Споут	1
102	4031285	Паккинг.руббер	1
103	2013691	Указатель уровня	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI UH801 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
