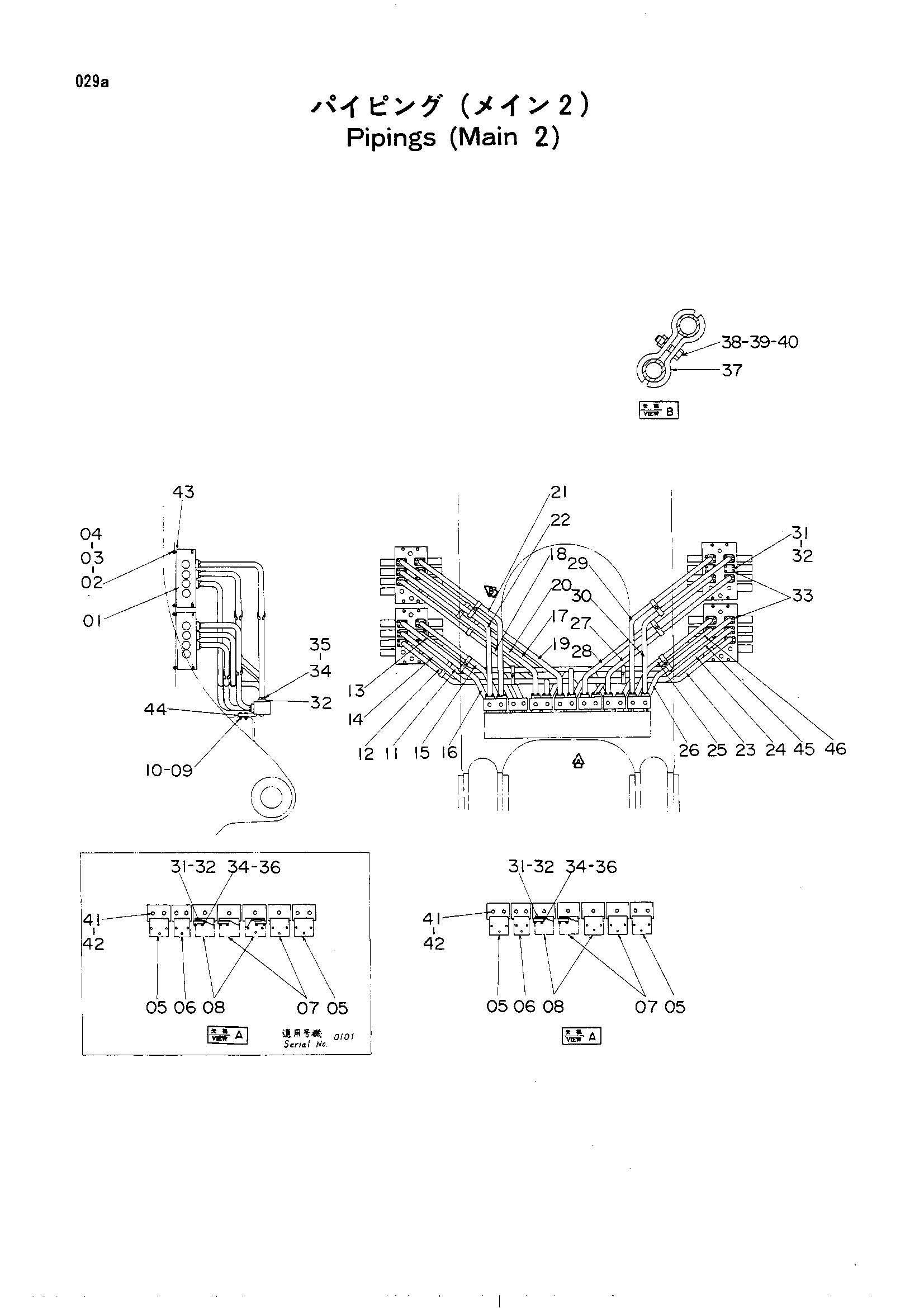

Основные гидролинии (2) — HITACHI UH801

Заводская схема «Основные гидролинии (2)» для HITACHI UH801. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4084111 замена: 4121341	Гидрораспределитель	4
01	4121341	Гидрораспределитель	4
02	M111204	Болт	16
03	A590912	Пружинная шайба	16
04	J952012	Гайка	16
04	M501210 замена: J952012	Гайка	16
05	7007249	Блок	2
06	7007246	Блок	1
07	7007248	Блок	2
08	7007247	Блок	2
09	M111645	Болт	21
10	A590916	Пружинная шайба	21
11	8014173	Трубка	1
12	8014174	Трубка	1
13	8014175	Трубка	1
14	8014176	Трубка	1
15	8014177	Трубка	1
16	8014178	Трубка	1
17	8014179	Трубка	1
18	8014180	Трубка	1
19	8014181	Трубка	1
20	8014182	Трубка	1
21	8014183	Трубка	1
22	8014184	Трубка	1
23	8014185	Трубка	1
24	8014186	Трубка	1
25	8014187	Трубка	1
26	8014188	Трубка	1
27	8014189	Трубка	1
28	8014190	Трубка	1
29	8014191	Трубка	1
30	8014192	Трубка	1
31	4089702	Крышка	6
31	4089702	Крышка	8
32	4508805	Уплотнительное кольцо	50
33	M341445	Болт	96
34	M351245	Болт	104
35	A590912	Пружинная шайба	84
36	4086891	Шайба	20
37	4032284	Хомут	20
38	M111245	Болт	10
39	A590912	Пружинная шайба	10
40	M501210	Гайка	10
41	4081278	Пробка	10
42	4506418	Уплотнительное кольцо	10
43	4090772	Регулировочная шайба	24
44	4090747	Регулировочная шайба	63
45	8015442	Трубка	1
46	8016747	Трубка	1
